CI-L0XGS01D开发板套件说明¶
概述¶
CI-L0XGS01D开发板（以下简称开发板）搭载启英泰伦 CI 3422 语音识别芯片，搭配丰富的外围电路和模块，能够快速完成多种语音方案的开发。无论是语音唤醒、语音控制还是语音播报，开发板都能提供强大的支持，帮助开发者高效地实现其语音应用。
开发板主要资源说明¶
开发板包括以下资源：

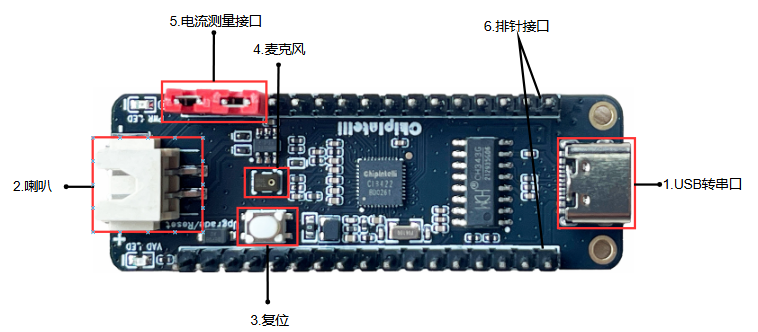

图1 开发板资源图
| 编号 | 接口名称 | 功能定义 | 描述 |
|---|---|---|---|
| 1 | USB转串口 | TYPE-C接口 | 固件烧录 UART0通信 USB供电输入 |
| 2 | 喇叭接口 | SPK+ SPK- |
PWM功放，支持4欧2W喇叭 SPK+–喇叭正极 SPK—喇叭负极 |
| 3 | 复位按键 | 语音芯片复位 | 按下芯片复位，可用于程序调试或固件下载 |
| 4 | 麦克风 | \ | 板载低功耗模拟麦克风，可用于语音识别 |
| 5 | 电流测量接口 | 5V_SS： 测量功放+语音芯片+麦克风电流总电流 5V_CI： 测量语音芯片+麦克风电流总电流 |
用于开发板各模块的电流测量，需配合跳帽使用 |
| 6 | 排针接口 | \ | 具体见开发板排针接口定义 |
如用户需要对开发板应用有更详细的了解，请参阅下方原理图文件：
开发板排针接口定义¶
接插件 1¶
| 编号 | 接口名称 | 功能定义 | 描述 |
|---|---|---|---|
| 1 | 5V | 电源 | 5V电源接口 |
| 2 | GND | \ | \ |
| 3 | 5V | 电源 | 5V电源接口 |
| 4 | GND | \ | \ |
| 5 | PB4 | IO | 通用输入/输出口；UART0_RX；IIC0_SCL；EXT_INT1；CLKOUT；PWM1；PDMC12；KS10；IIS_SDI |
| 6 | PB3 | IO | 通用输入/输出口；UART0_TX；IIC0_SDA；EXT_INT0；CLKOUT；PWM0；PDMD12；KS9；IIS_SDO |
| 7 | PA7 | IO | 通用输入/输出口；IIS0_SDI；T0_PULSE；UART1_TX；SPI_CS；PWM0；PDMC2；KS5；IIS_SDO |
| 8 | PA6 | IO | 通用输入/输出口；IIS_MCLKA；EXT_INT1；UART2_RX；CLKOUT；PWM1；PDMD12；KS4；IIS_MCLKB |
| 9 | PA5 | IO | 通用输入/输出口；IIS_SCLKA；EXT_INT0；UART2_TX；SPI_CLK；PWM3；T1_PULSE；KS3；IIS_SCLKB |
| 10 | PA3 | IO | 通用输入/输出口；IIS_LRCLKA；IIC0_SCL；UART1_RX；SPI_DIN；PWM1；PDMC3；KS1；IIS_LRCLKB |
| 11 | PA4 | IO | 通用输入/输出口；IIS0_SDO；CLKOUT；PDMC12；SPI_DOUT；PWM2；PDMC2；KS2；PA_STDBY |
| 12 | 3V3 | 电源 | 3V3电源接口 |
| 13 | GND | \ | \ |
| 14 | GND | \ | \ |
| 15 | GND | \ | \ |
| 16 | GND | \ | \ |
| 17 | GND | \ | \ |
接插件 2¶
| 编号 | 接口名称 | 功能定义 | 描述 |
|---|---|---|---|
| 1 | 5V | 电源 | 5V电源接口 |
| 2 | GND | \ | \ |
| 3 | 5V | 电源 | 5V电源接口 |
| 4 | GND | \ | \ |
| 5 | PB0 | IO | 通用输入/输出口；IIS_LRCLKB；T1_PULSE；UART1_RX；SPI_DIN；PWM1；PDMC12；KS6；IIS_LRCLKA |
| 6 | PB1 | IO | 通用输入/输出口；IIS_SCLKB；IIC1_SDA；UART2_TX；SPI_DOUT；PWM2；PDMD3；KS7；IIS_SCLKA |
| 7 | PB2 | IO | 通用输入/输出口；IIS_MCLKB；IIC1_SCL；UART2_RX；SPI_CLK；PWM3；PDMC3；KS8；IIS_MCLKA |
| 8 | PB5 | IO | 通用输入/输出口；IIC1_SDA；UART1_TX；SPI_CS；PWM2；PDMD3；KS11；IIS_LRCLKB |
| 9 | PB6 | IO | 通用输入/输出口；IIC1_SCL；UART1_RX；SPI_DIN；PWM3；PDMC3；KS12；IIS_SCLKB |
| 10 | PB7 | IO | 通用输入/输出口；IIC0_SCL；UART2_TX；SPI_DOUT；PWM0；PDMD12；KS13；IIS_MCLKB |
| 11 | PC0 | IO | 通用输入/输出口；IIC0_SDA；UART2_RX；SPI_CLK；PWM1；PDMC12；KS14；IIS_SDI |
| 12 | PC1 | IO | 通用输入/输出口；IIS_SDO；CLKOUT；UART1_TX；SPI_DOUT；PWM2；PDMC2；KS15；PA_STDBY |
| 13 | 5V | 电源 | 5V电源接口 |
| 14 | 5V_SS | 电源 | 开发板最小系统电流测试接口正极 |
| 15 | 5V_SS | 电源 | 开发板最小系统电流测试接口负极 |
| 16 | 5V_CI | 电源 | 芯片电流测试接口正极 |
| 17 | 5V_CI | 电源 | 芯片电流测试接口负极 |
注:
- 开发板最小电流测试接口包含功放电流、芯片电流和麦克风电流。 芯片电流测试接口包含芯片电流和麦克风电流。
开发板配件¶
CI-L0XGS01D的包装盒包含以下配件：
表1 材料清单
| 名称 | 用途 | 数量 | 标配 |
|---|---|---|---|
| CI-L0XGS01D | 开发板 | 1 | ✓ |
| 喇叭 | 播报声音 | 1 | ✓ |
| TYPE-C线 | 固件烧录 USB供电 |
1 | ✓ |

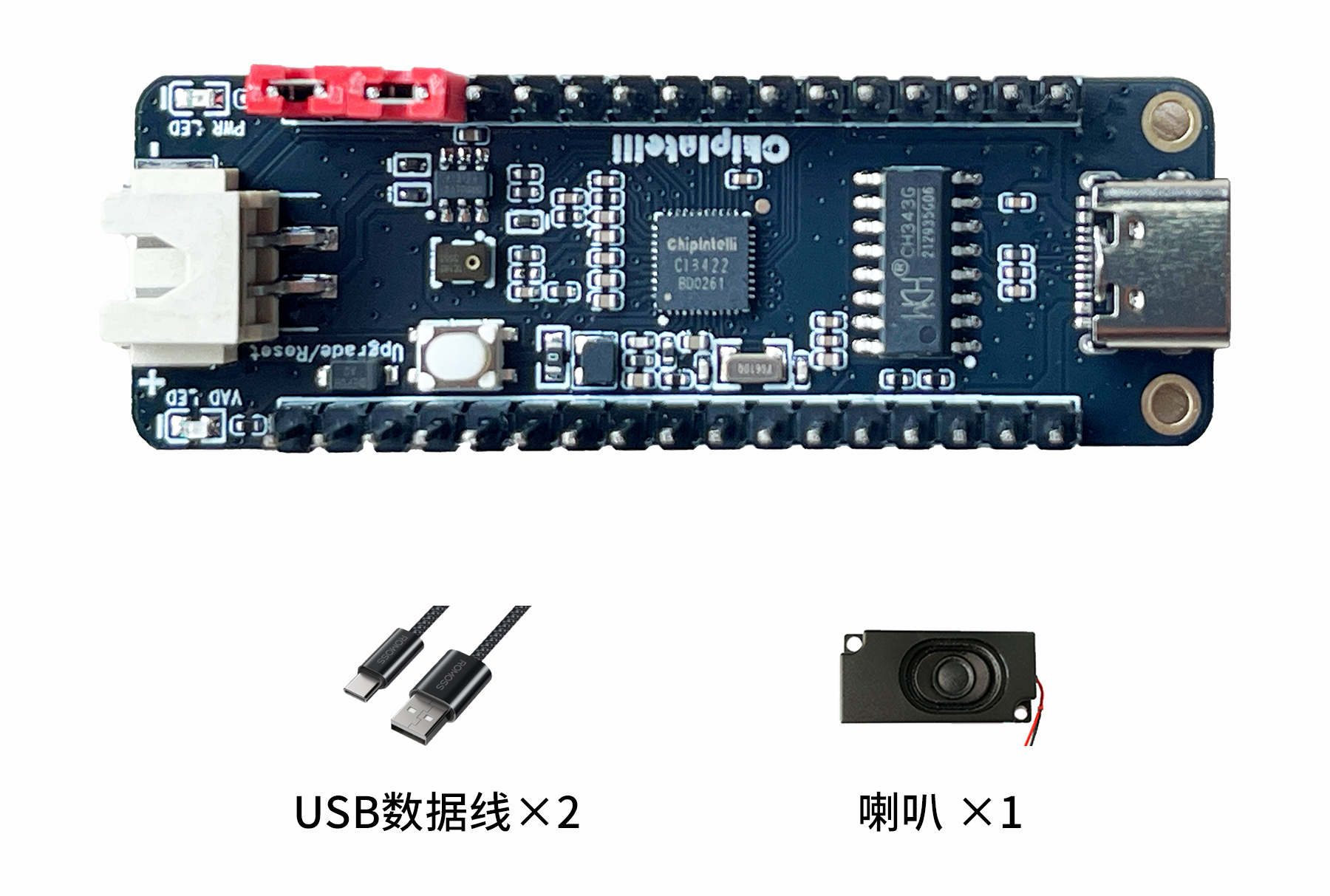

图2 开发板配件图
应用实例¶
CI-L0XGS01D开发板套件，默认已经烧录了出厂固件，可实现标准的语音识别和唤醒。
将开发板按照如下方法连接，可以听到标准固件的语音播报。
- 短接图1中标注5 电流测试跳帽位置；
- 喇叭连接到图1中标注2喇叭接口；
- 把USB TYPE-C线接入图1中标注1 USB接口。

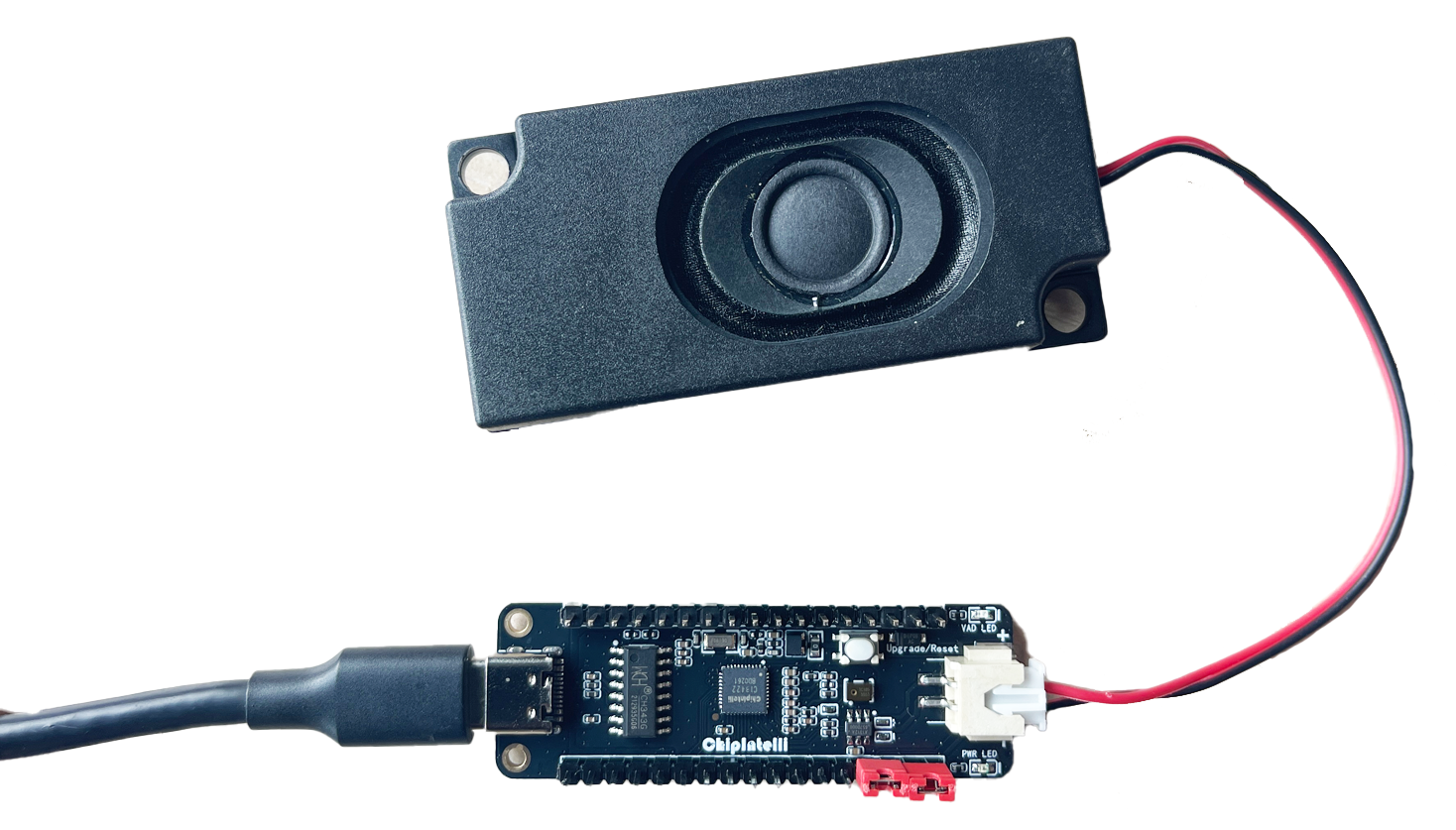

图3 CI-L0XGS01D开发板的连接图
标准开发板的命令词与对应播报音¶
标准开发板出厂前已烧录标准程序，使用时需要先说唤醒词 “智能管家” ，听到播报 “你好” 后，再说其它命令词，当听到 “谢谢使用” 时，请重新说“智能管家”唤醒。
下表是我司一个标准固件对应的命令词： 注：有些命令词可能会根据具体需要删除或增加，恕不另行通知。
表2 一个标准固件对应的命令词
| 命令词 | 对应播报音 | 命令词 | 对应播报音 |
|---|---|---|---|
| 智能管家 （唤醒词） |
您好 | 三十度 | 好的三十度 |
| 打开空调 | 好的打开空调 | 打开台灯 | 好的打开台灯 |
| 关闭空调 | 好的关闭空调 | 关闭台灯 | 好的关闭台灯 |
| 增大风速 | 好的增大风速 | 最高亮度 | 好的最高亮度 |
| 减小风速 | 好的减小风速 | 中等亮度 | 好的中等亮度 |
| 升高一度 | 好的升高一度 | 最低亮度 | 好的最低亮度 |
| 降低一度 | 好的降低一度 | 调亮一点 | 好的调亮一点 |
| 全自动 | 好的全自动 | 调暗一点 | 好的调暗一点 |
| 送风模式 | 好的送风模式 | 照明模式 | 好的照明模式 |
| 节能模式 | 好的节能模式 | 阅读模式 | 好的阅读模式 |
| 关闭节能模式 | 好的关闭节能模式 | 夜灯模式 | 好的夜灯模式 |
| 除湿模式 | 好的除湿模式 | 红色模式 | 好的红色模式 |
| 关闭除湿 | 好的关闭除湿 | 绿色模式 | 好的绿色模式 |
| 电加热 | 好的电加热 | 蓝色模式 | 好的蓝色模式 |
| 关闭电加热 | 好的关闭电加热 | 彩色模式 | 好的彩色模式 |
| 空气清新 | 好的空气清新 | 打开主卧灯 | 好的主卧灯开 |
| 空气净化 | 好的空气净化 | 关闭主卧灯 | 好的关主卧灯 |
| 关闭空气清新 | 好的关闭空气清新 | 打开花园灯 | 好的花园灯开 |
| 睡眠模式 | 好的睡眠模式 | 关闭花园灯 | 好的关花园灯 |
| 关闭睡眠模式 | 好的关闭睡眠模式 | 打开客房灯 | 好的开客房开 |
| 定时一小时 | 好的定时一小时 | 关闭客房灯 | 好的关客房灯 |
| 定时两小时 | 好的定时两小时 | 打开餐厅灯 | 好的餐厅灯开 |
| 定时二小时 | 好的定时二小时 | 关闭餐厅灯 | 好的关餐厅灯 |
| 左右摆动 | 好的左右摆动 | 打开厕所灯 | 好的厕所灯开 |
| 上下摆动 | 好的上下摆动 | 关闭厕所灯 | 好的关厕所灯 |
| 停止摆动 | 好的停止摆动 | 打开花园灯 | 好的花园灯开 |
| 最小风 | 好的最小风 | 关闭花园灯 | 好的关花园灯 |
| 高速风 | 好的高速风 | 打开阳台灯 | 好的阳台灯开 |
| 最大风 | 好的最大风 | 关闭阳台灯 | 好的关阳台灯 |
| 强劲风 | 好的强劲风 | 打开书房灯 | 好的书房灯开 |
| 风小点 | 好的风小点 | 关闭书房灯 | 好的关书房灯 |
| 风大点 | 好的风大点 | 大声点 | 好的大声点 |
| 十六度 | 好的十六度 | 音量增大 | 好的音量增大 |
| 十七度 | 好的十七度 | 增大音量 | 好的增大音量 |
| 十八度 | 好的十八度 | 大点声 | 好的大点声 |
| 十九度 | 好的十九度 | 小声点 | 好的小声点 |
| 二十度 | 好的二十度 | 音量减小 | 好的音量减小 |
| 二十一度 | 好的二十一度 | 减小音量 | 好的减小音量 |
| 二十二度 | 好的二十二度 | 小点声 | 好的小点声 |
| 二十三度 | 好的二十三度 | 最大声 | 好的最大声 |
| 二十四度 | 好的二十四度 | 音量最大 | 好的音量最大 |
| 二十五度 | 好的二十五度 | 最大音量 | 好的最大音量 |
| 二十六度 | 好的二十六度 | 最小声 | 好的最小声 |
| 二十七度 | 好的二十七度 | 音量最小 | 好的音量最小 |
| 二十八度 | 好的二十八度 | 最小音量 | 好的最小音量 |
| 二十九度 | 好的二十九度 |
固件烧录¶
开发板套件按应用实例中所述的方法连接好后，按以下步骤进行烧录和测试：
- TYPE-C线一端接到电脑的USB口，另一端接到开发板的USB口；
- 打开固件烧录工具（该工具可以在SDK开发包中CI13LC_SDK\tools目录找到PACK_UPDATE_TOOL.exe），根据芯片选择对应的型号，点击固件升级按钮，选择制作好的固件文件，并找到对应的电脑分配给USB转串口工具的串口端口号。准备工作就绪后，按下复位按键，此时固件开始下载。如果遇到USB转串口工具在电脑上无法识别，请在电脑装上相应的驱动。

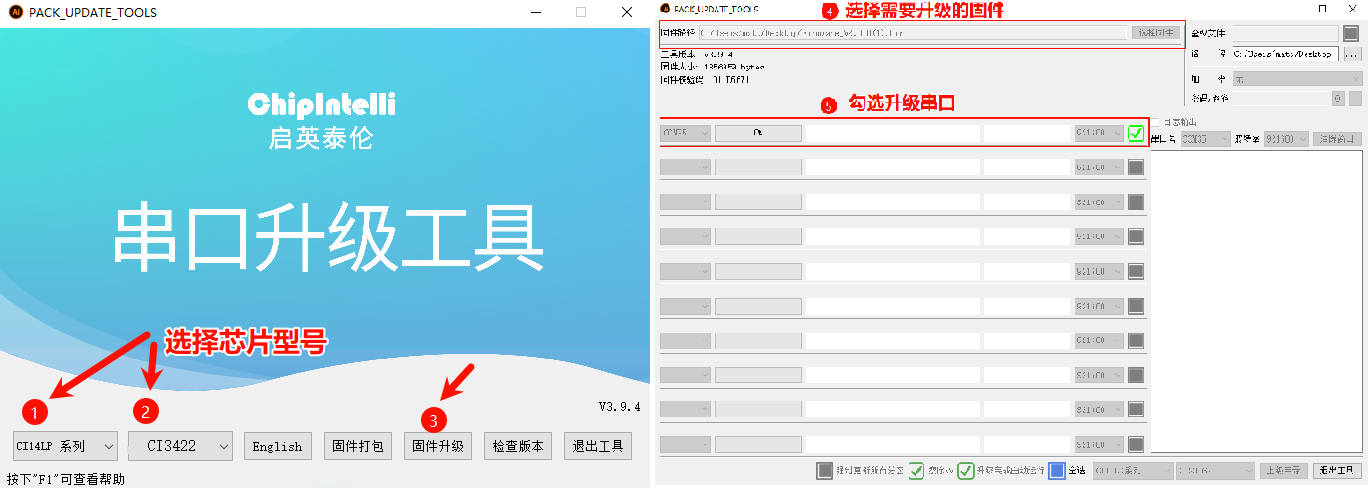

图4 固件烧录工具示意图
- 按下复位按键后，固件开始下载。
- 等待固件下载完成后重新上电，上电后会听到“欢迎使用智能管家，您可以使用智能管家唤醒我” ，“此时对开发板说’智能管家’，会听到播报’你好’“，代表标准固件已经下载完成，开发板已经正常工作；
- 若有异常请联系我司技术人员获取支持。
应用注意事项¶
关于该开发板烧录和调试的方法，用户可以参阅文档 ☞《CI3422芯片SDK》(完善中…)，该文档中有针对该开发板如何进行烧录和调试的使用说明。
