SDK软件结构¶

1. SDK软件结构图¶

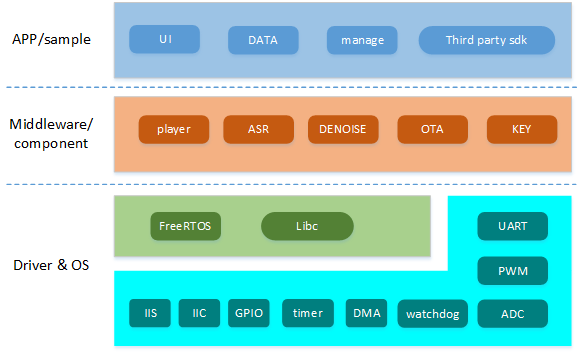

SDK软件结构

图1-1 SDK软件结构

2. SDK目录结构¶

以 CI13XX_SDK_LLM_AIOT_2.1.2 为例，SDK 根目录结构如下：

--components                 // 功能组件
----RISCV                    // RISC-V 内核相关定义
----VPR                      // 声纹识别
----alg                      // 语音前处理算法库
------aec                    // 回声消除(AEC)
------agc                    // 自动增益控制(AGC)
------ai_denoise             // AI 深度降噪
------ai_denoise_rtc         // AI 深度降噪(实时)
------alc_auto_switch        // 自动电平控制(ALC)
------basic_alg              // 基础算法
------beamforming            // 波束成形(BF)
------common                 // 算法公共部分
------denoise                // 传统降噪
------dereverb               // 去混响
------doa                    // 双麦声源定位(DOA)
------drc                    // 动态范围控制(DRC)
------eq                     // 均衡(EQ)
------pwk                    // 就近唤醒(PWK)
------sound_event_detection  // 声音事件检测(SED)
------vp_host                // 声纹算法宿主适配
----asr                      // 语音识别
----assist                   // 辅助函数，例如：测试算法的计时函数等
----audio_in_manage          // 音频采集实时任务
----audio_pre_rslt_iis_out   // 语音前处理结果输出组件
----ci_ble                   // 蓝牙
----ci_cwsl                  // 自学习
----ci_cwsl_v2               // 自学习(V2)
----ci_key                   // 按键管理
----ci_nvdm                  // 用户数据管理
----cias_g722                // G722 编解码
----cias_lib                 // 通用第三方库（如 cJSON）
----cias_opus                // OPUS 编解码
----cias_speex               // SPEEX 编解码
----cmd_info                 // 固件信息解析（命令词信息表）
----codec_manager            // codec管理器
----factory_test             // 产测
----fft                      // fft管理器
----flash_control            // flash管理器
----flash_encrypt            // flash加密策略
----freertos                 // 操作系统
----ir_remote_driver         // 红外遥控驱动
----led                      // 三色灯控管理器
----log                      // 日志打印
----msg_com                  // 串口协议、IIC协议
----nlp                      // 自然语言处理
----nuclear_com              // 双核通信
----ota                      // OTA升级
----player                   // 播放器（mp3/aac/adpcm/flac/m4a）
----protocol                 // 云端对接协议
----simple_audio_player      // 精简播放器
----status_share             // 状态共享
----sys_monitor              // 系统监控器
----tts                      // 语音合成(TTS)
--driver                     // 驱动
----boards                   // 板级支持，例如CI-D06GT01D.c、CI-1306TEST.c
----ci130x_chip_driver       // 芯片内部驱动，如IIC驱动
----third_device_driver      // 外部驱动，如外部codec驱动
--external                   // 扩展参考（firmware参考、model算法模型）
--libs                       // 预编译算法库
--projects                   // 应用示例代码
----offline_asr_llm_aiot_hpout_sample     // 离在线大模型对话模板工程（hpout上传录音）
----offline_asr_llm_aiot_iis_sample       // 离在线大模型对话模板工程（iis上传录音）
----offline_asr_llm_aiot_uart_sample      // 离在线大模型对话模板工程（uart上传录音）
--startup                    // 启动代码
--system                     // 统一使用的头定义等
--tools                      // 固件构建工具
--utils                      // 构建脚本与调试辅助工具集
--对接协议                   // 离在线应用对接说明文档

备注

driver/boards 下的板级文件为 .c 文件（如 CI-D06GT01D.c、CI-1306TEST.c），通过 system/sdk_default_config.h 中的 BOARD_PORT_FILE 宏选择当前工程使用的板级文件；
projects 下的三个模板工程拥有完全一致的目录结构，仅音频上传/播放通路不同，可按应用场景任意选用。

3. SDK用户代码说明¶

本文以 offline_asr_llm_aiot_uart_sample 为例，offline_asr_llm_aiot_hpout_sample、offline_asr_llm_aiot_iis_sample 同样适用。示例工程目录结构如下图3-1所示：

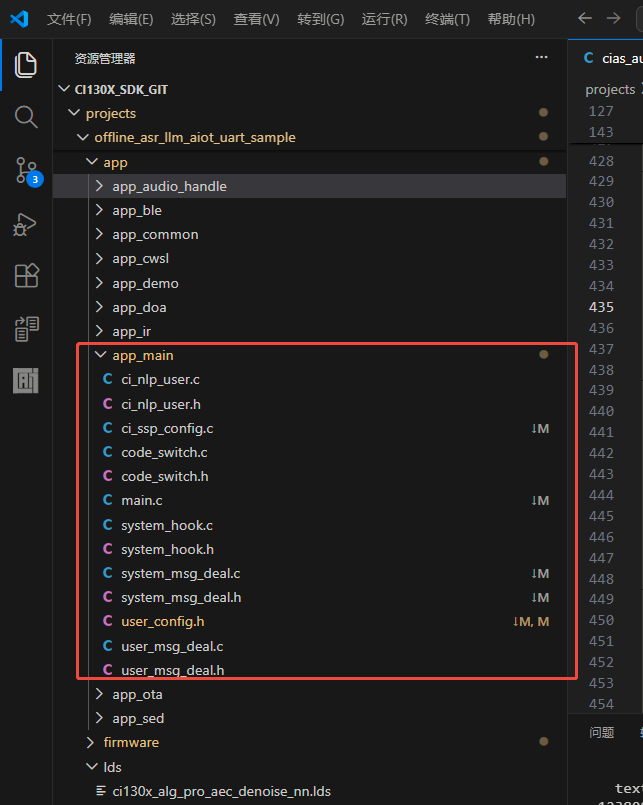

SDK用户代码区域

图3-1 SDK用户代码区域

示例工程 projects\offline_asr_llm_aiot_uart_sample 的目录组成如下：

offline_asr_llm_aiot_uart_sample
--app                        // 应用层代码（用户主要修改区域）
----app_main                 // 主逻辑：系统启动、消息处理、用户代码
----app_audio_handle         // 离在线音频数据上传/下载处理
----app_ble                  // 蓝牙、射频消息处理
----app_common               // 应用层公共定义
----app_cwsl                 // 自学习应用处理
----app_demo                 // demo配置
----app_doa                  // 声源定位应用处理
----app_ir                   // 红外遥控应用处理
----app_ota                  // OTA升级应用处理
----app_sed                  // 声音事件检测应用处理
--firmware                   // 固件资源（模型、播报音、命令词表等）与打包脚本
----asr                      // 语言模型（.dat、G.fst.txt）
----dnn                      // 声学模型及算法模型（.fefixbin、nn_denoise、doa等）
----ota_code                 // OTA升级代码分区bin
----user_file                // 用户文件（命令词表等）
----voice                    // 播报音（mp3/opus/src）
--lds                        // 链接脚本（不同算法组合对应不同lds）
--project_file               // 工程文件（makefile、source_file.prj）
--.vscode                    // 编译器配置

下列文件所在目录：CI13XX_SDK_LLM_AIOT_2.1.2\projects\offline_asr_llm_aiot_uart_sample\app\app_main

文件名	描述
main.c	主函数所在文件：包含任务创建、平台初始化、系统启动代码
system_hook.c	事件钩子接口c文件：系统启动、唤醒、退出唤醒、语音识别事件钩子函数
system_hook.h	事件钩子接口h文件
system_msg_deal.c	系统消息处理任务c文件
system_msg_deal.h	系统消息处理任务h文件
user_config.h	用户配置宏定义.h文件
user_msg_deal.c	用户代码.c文件：按命令词ID/语义ID响应、串口协议、IIC协议、按键消息等用户处理
user_msg_deal.h	用户代码.h文件
ci_ssp_config.c	算法（SSP）注册与参数配置：AEC、降噪、DOA、AGC、SED、PWK等
ci_nlp_user.c	NLP（多意图）用户适配c文件
ci_nlp_user.h	NLP（多意图）用户适配h文件
code_switch.c	代码切换c文件：ASR/TTS 算法代码动态切换实现
code_switch.h	代码切换h文件

4. 添加代码示例¶

（1）针对唤醒词添加协议等处理代码，找到CI13XX_SDK_LLM_AIOT_2.1.2\projects\offline_asr_llm_aiot_uart_sample\app\app_main，

先在user_msg_deal.h里添加处理接口声明，例如：

void wake_up_xxx_deal(void);

然后在user_msg_deal.c里添加处理接口定义，例如：

void wake_up_xxx_deal(void)
{
    /*处理接口逻辑代码*/
}

最后在system_hook.c里调用接口，例如：

__WEAK void sys_weakup_hook(void)
{
    #if MSG_COM_USE_UART_EN
    vmup_send_notify(VMUP_MSG_DATA_NOTIFY_WAKEUPENTER);
    #endif

    /*此处添加处理接口调用*/
    wake_up_xxx_deal();
}

注意

系统其他状态（系统启动、系统退出唤醒、语音识别），也可参照上述方式添加代码，但需在对应的事件钩子函数中调用。

（2）根据命令词ID添加处理代码，找到CI13XX_SDK_LLM_AIOT_2.1.2\projects\offline_asr_llm_aiot_uart_sample\app\app_main\user_msg_deal.c的deal_asr_msg_by_cmd_id函数。

命令词ID的对应命令词，由CI13XX_SDK_LLM_AIOT_2.1.2\projects\offline_asr_llm_aiot_uart_sample\firmware\user_file\cmd_info[60000]{xxx}.xlsx指定

uint32_t deal_asr_msg_by_cmd_id(sys_msg_asr_data_t *asr_msg, cmd_handle_t cmd_handle, uint16_t cmd_id)
{
    uint32_t ret = 1;
    int select_index = -1;
    uint8_t vol;
    switch(cmd_id)
    {
        case 3://“增大音量”
        {
            vol = vol_set(vol_get() + 1);
            select_index = (vol == VOLUME_MAX) ? 1 : 0;
            break;
        }
        case 103://“XXX”
        {
            /*此处根据命令词ID添加处理代码*/
            break;
        }
        /*自行添加case处理命令词ID*/
        /*省略部分代码*/
        default:
            ret = 0;
            break;
    }
    /*省略部分代码*/
}

（3）根据语义ID添加处理代码，找到CI13XX_SDK_LLM_AIOT_2.1.2\projects\offline_asr_llm_aiot_uart_sample\app\app_main\user_msg_deal.c的deal_asr_msg_by_semantic_id函数。

更多语义ID信息可以访问 ☞《CI13XX系列芯片语义ID说明文档》页面

uint32_t deal_asr_msg_by_semantic_id(sys_msg_asr_data_t *asr_msg, cmd_handle_t cmd_handle, uint32_t semantic_id)
{
    uint32_t ret = 1;
    if (PRODUCT_GENERAL == get_product_id_from_semantic_id(semantic_id))
    {
        uint8_t vol;
        int select_index = -1;
        switch(get_function_id_from_semantic_id(semantic_id))
        {
        case VOLUME_UP:        //增大音量
            vol = vol_set(vol_get() + 1);
            select_index = (vol == VOLUME_MAX) ? 1:0;
            break;
        case XXX_XXX:
            /*此处根据语义ID添加处理代码*/
            break;
        /*自行添加case处理语义ID*/
        /*省略部分代码*/
        default:
            ret = 0;
            break;
        }
        /*省略部分代码*/
    }
    /*省略部分代码*/
}

5. SDK代码逻辑分析¶

由于语音识别的系统的特定需要，因此SDK中程序已经包含了大量初始化工作，为了帮助用户更快的熟悉代码结构流程，现将程序启动流程和工作状态做以简单说明。

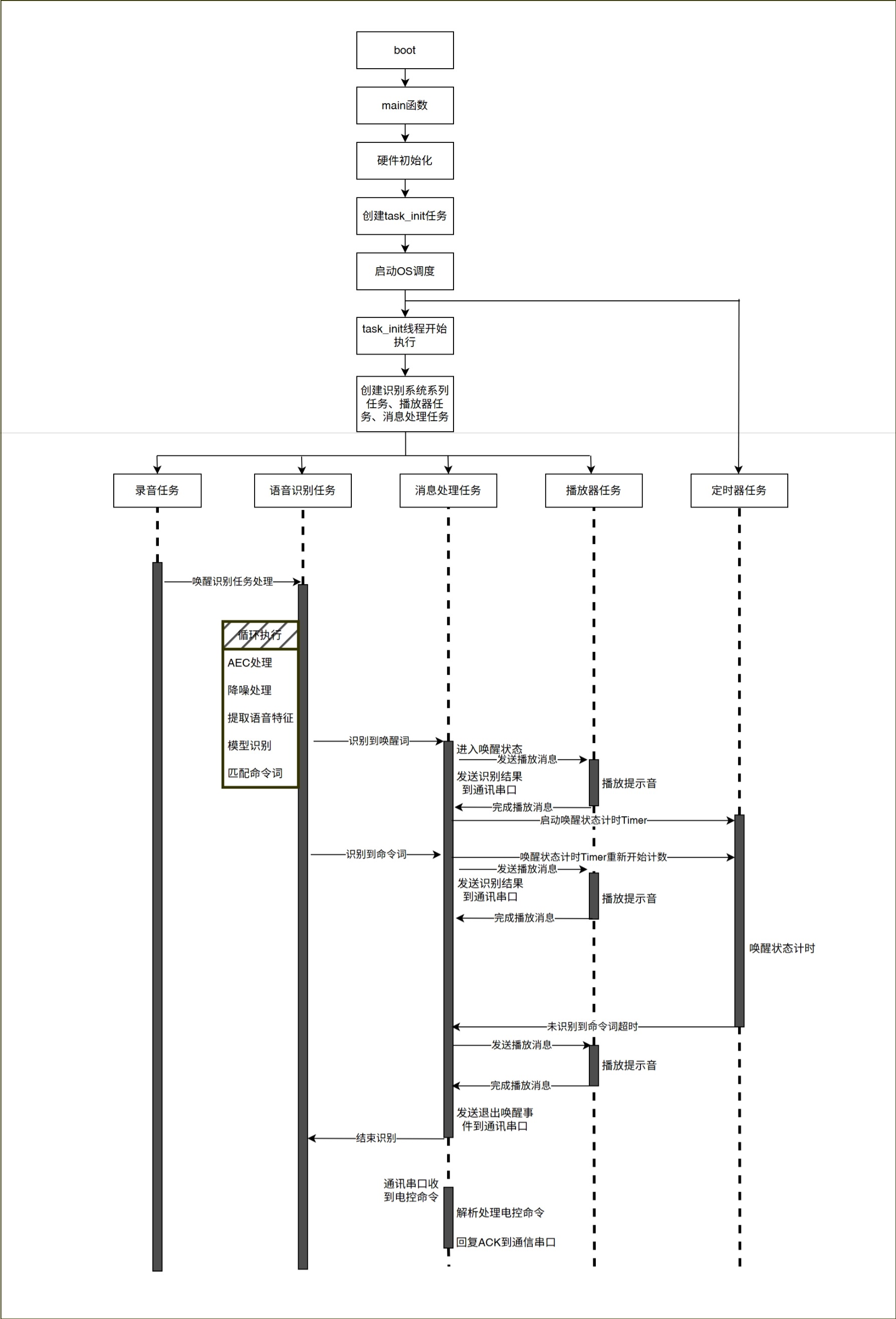

SDK程序启动流程和工作状态

图5-1 SDK程序启动流程和工作状态

如上图所示，系统上电启动后进入main函数初始化相关硬件（hardware_default_init）、完成平台相关初始化（platform_init），然后通过 xTaskCreate 创建一个启动任务（task_init），随后调用 vTaskStartScheduler 启动FreeRTOS调度器；在启动任务中会依次完成算法模型与算法链初始化、播放器初始化，并创建识别、播报、用户任务（UserTaskManageProcess）等各功能任务，之后系统进入sleep状态并采集语音输入。

当正确的语音输入给识别线程后，识别线程将通过消息队列的机制将消息发送到用户线程中进行处理，在SDK的用户线程中，已经完成了一部分操作比如播放对应的播报语音，切换系统状态，发送串口协议等工作，用户增加代码时一般只需在用户线程中增加代码，因此理解用户线程的中的消息处理机制就可以轻松扩展功能。

当外部通讯串口发送串口协议控制语音板时，将在通讯串口中断中解析串口协议，成功解析后将在中断中调用 vmup_port_send_packet_rev_msg 函数发送串口消息给用户线程，用户线程收到该消息后将在依次调用 deal_userdef_msg >> userapp_deal_com_msg >> userapp_deal_cmd 最终在此处同步或异步（大多数为同步执行，但播放播报词为异步请求）执行功能，完成后发回ACK到通讯串口。
