开发环境搭建与使用

1. 概述

  • 本文为CI230系列芯片软件开发包（SDK）环境安装与使用手册，旨在方便开发人员快速开发代码。

2. 软件下载

  • 官网 ☞Visual Studio Code 下载 VSCodeUserSetup，必须 VSCodeUserSetup-x64-1.60.0.exe 或以上版本。

3. 软件安装

  • 双击安装 VSCodeUserSetup-x64-1.60.0.exe，选同意协议，再下一步

1

图 3-1
  • 勾选下列配置，再点下一步

2

图 3-2
  • 点安装

3

图 3-3
  • 等待安装完成即可。

3.1 打开工程的方法

方法一：进入CI230X_SDK文件夹（.vscode文件夹所在的目录），空白处右键“通过Code打开”：

3

图 3-4

方法二：选中C230X_SDK文件夹（.vscode文件夹的上一级），右键“通过Code打开”：

3

图 3-5

方法三：先打开vscode软件，如图3-6通过菜单栏->文件->打开文件夹，再如图3-7选中C230X_SDK文件夹（.vscode文件夹的上一级）

3

图 3-6

3

图 3-7

4. CI230系列芯片语音部分SDK编译步骤

4.1 方式一 快捷键

  • 按快捷键 Ctrl + Shift + B，在下列弹窗中选择 compile（编译） 或 clean （清除）。

4

图 4-1

4.2 方式二 点击图标

  • 先安装插件，点击下图所示左侧软件商店图标，再点右上角三个省略号图标

5

图 4-2
  • 在点击省略号出来的选项中，选择“从VSIX中安装” 或 “Installed from VSIX”

6

图 4-3
  • 找到 SDK/tools/ci-tool-1.1.0.vsix 安装，等待安装完成即可，左上角会出现下列编译图标。

7

图 4-4

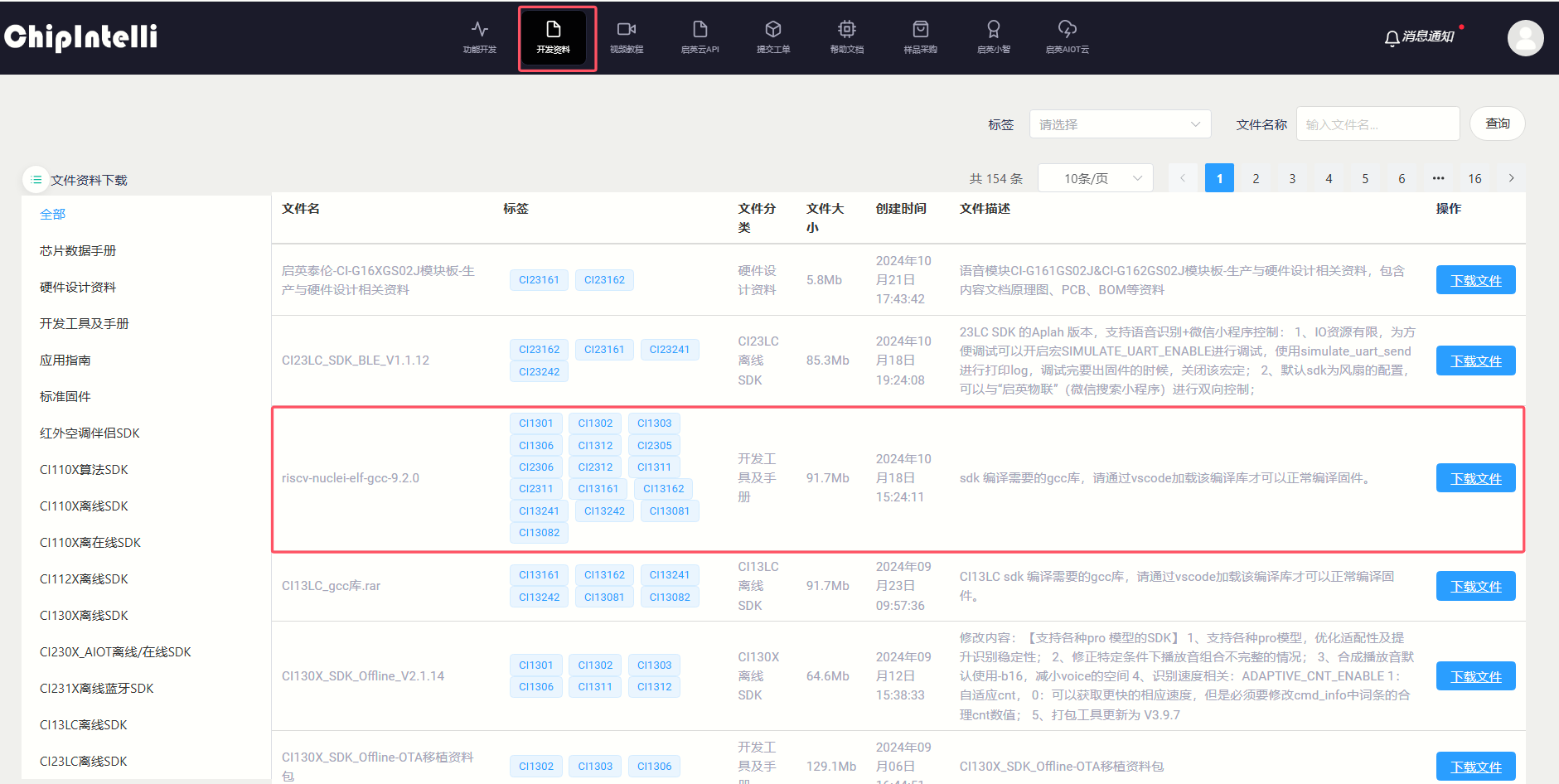

  • 请先到启英泰伦官网☞启英泰伦语音AI平台下载开发环境搭建软件包，软件包包括语音部分和wifi部分，工具包包含三部分，请完整下载后解压得到toolchain-audio和toolchain-wifi

77

图 4-5
  • 设置gcc编译工具链，解压CI230x_gcc库.rar到任意目录，点工程下图处，设置编译器路径。

77

图4-6
  • 选择编译器路径 ：

77

图4-7
  • 点下图示AI图标，左上角选项框中可以看到所有工程名

待补充图8

图4-8

  • 右击需要编译的工程名，选项功能介绍如下：

  • 1: “生成”：编译compile

  • 2：“清理”：清除clean

  • 3: “设为活动工程”：快捷键编译方式默认编译活动工程

  • 4: “设置烧录串口号”：输入串口号，如com3，不区分大小写，请确保输入正确且不被占用。

  • 5: “合成分区bin文件”：调用合成分区bin文件.bat，在vscode软件输出窗口命令行运行合成

  • 6: “启动打包升级工具”：启动串口升级工具.exe

  • 7: “烧录user code”：烧录user_code.bin

5. CI230系列芯片语音部分SDK添加源文件方法

说明

CI230系列芯片的SDK中如果用户增加了新的源代码文件，必须找到工程文件SDK\projects\cias_aiot_audio\project_file\source_file.prj，参照下列示例添加文件到工程编译。

5.1 添加.h头文件

  • 找到//header file path.注释所在位置，参照示例填写.h头文件所在相对路径
//header file path.
include-path: driver/ci130x_chip_driver/inc
include-path: driver/boards

5.2 添加.c源文件

  • 找到//source files.注释所在位置，参照示例填写.c源文件所在相对路径
//source files.
source-file: driver/ci130x_chip_driver/src/ci130x_core_eclic.c
source-file: driver/ci130x_chip_driver/src/ci130x_core_timer.c

5.3 添加.a库文件

  • 参照示例填写.a库文件所在相对路径
library-file: libs/libnewlib_port.a
library-file: libs/libasr.a

6. CI230系列芯片语音部分SDK固件烧录

请先到启英泰伦AI开发者平台 ☞启英泰伦语音AI平台 资料库中下载语音开发工具： 启英泰伦语音离线开发工具.zip ，CI230系列芯片的wifi固件和语音固件都将通过该工具进行固件的制作与烧录。

固件打包页面

图 6-1

6.1开发板套件说明

在进行开发板固件烧录之前，请先熟悉CI230系列芯片配套开发板板载接口和资源，开发板套件说明请参考:☞《CI-E05GT02S_MB开发板套件说明》

6.2 固件编译生成

步骤1：编译代码生成user_code.bin 文件

固件打包页面

图 6-2

固件打包页面

图 6-3

步骤2：生成其他所需4个bin文件(asr.bin、dnn.bin、user_code.bin、voice.bin)

方法一：编译软件中直接合成

固件打包页面

图 6-4

固件打包页面

图 6-5
方法一：双击运行脚本（合成分区bin文件.bat）

（1）进入SDK\projects\cias_aiot_audio\firmware\下， 如下图6-6所示：

固件打包页面

图 6-6

2）双击打开合成分区bin文件.bat，等待软件运行完成自动退出，调用脚本后，会在SDK\projects\cias_aiot_audio\firmware\asr、dnn、user_file、voice各自目录下自动生成asr.bin、dnn.bin、user_file.bin和voice.bin文件。

注意

  • 10s处理完成后cmd.exe自动退出，如果没有自动退出，生成.bin文件失败，请检查asr、dnn、user_file、voice下文件或文件名是否正确；

6.3 步骤一 打包升级固件

  • 启动打包升级工具，进入固件打包界面，选择芯片->导入固件分区文件->自动计算分区文件地址->打包固件，如果固件生成太大，请改变flash大小，如图所示：

固件打包页面

图 6-7

固件打包页面

图 6-8
  • 点击固件升级，烧录合成固件(如果用我司开发板CI-E05G02S_MB，需要将拨码开关拨到VOICE进行烧录，开发板板图参考图6-5)

固件升级页面

图 6-9
  • 开发板示意图，烧录语音固件需要将拨码开关拨到voice一侧

固件升级页面

图 6-10

固件升级页面

图 6-11

6.4 步骤二 烧录use code

  • 针对调试中只修改了use code分区的应用，可以直接在vscode编译器中烧录，无需重新对固件进行打包升级，升级方法如下：

  • 右击工程名，选择烧录use code（或快捷键Ctrl+F11），按照如下提示进行硬件复位：

烧录user code过程界面

图 6-12
  • 升级完成界面如下：

烧录user code完成界面

图 6-13

7. CI230系列芯片 语音部分SDK常见问题

7.1 升级use code失败

11

图 7-1
  • 原因是当前烧录的use_code.bin的大小超出了固件中user分区预留的大小，解决办法，使用固件打包升级工具，重新打包固件，将use分区调大至合理值，参考章节6.3。

8. CI230系列芯片 WIFI部分SDK编译开发环境搭建

8.1. Python3安装 :

  • 双击Python3安装包，以默认方式安装，目录可以自定义 eg;D:\works\TOOLS\LNxxxx_tool;

  • PATH 环境变量设置：打开环境变量编辑器，编辑用户或者系统的环境变量PATH，添加对应的 python3 安装路径，如图所示

  • 进入到python3安装路径，复制 python.exe 并重新命名为 python3.exe

固件升级页面

图 8-1-1
  • 确认python是否安装成功： 安装成功会显示版本信息 ，如图所示

固件升级页面

图 8-1-2

8.2. ARM GCC工具链安装

  • 安装gcc-arm-none-eabi-10-2020-q4-major-win32.exe 到指定目录即可；（注意：安装路径一定不要以数字开头，并且安装路径不要出现空格，不然编译打包时会报错），如图所示

固件升级页面

图 8-2-1
  • 添加 工具链到系统环境变量PATH中：如图所示

固件升级页面

图 8-2-2
  • 添加一个环境变量名：CROSS_TOOLCHAIN_ROOT，变量值：D:\GNU_Arm_Embedded_Toolchain\2020-q4-major ，如图所示

固件升级页面

图 8-2-3
  • 确认arm-none-eabi-gcc工具链是否安装成功,安装成功会显示版本信息，如图所示

固件升级页面

图 8-2-4

8.3. CMake编译工具安装

  • 安装 cmake-3.17.2win64-x64.msi 到指定目录

  • 添加CMake安装路径到环境变量中，如图所示

固件升级页面

图 8-3-1
  • 确认CMake是否安装成功,安装成功会显示版本信息，如图所示

固件升级页面

图 8-3-2

8.4. Ninja 安装

  • 解压安装包EXE文件到指定目录：xxx\xxx\ninja-win，不需要安装。

  • 添加Ninja安装路径到环境变量中，如图所示

固件升级页面

图 8-4-1
  • 确认Ninja是否安装成功，安装成功会显示版本信息，如图所示

固件升级页面

图 8-4-2

9. CI230系列芯片 WIFI部分SDK编译步骤（注意：在导入WIFI SDK时，尽量不要让导入路径太长，否则容易编译报错）

  • 在vscode中新建终端，然后开始执行编译指令，参考下面编译指令，编译结果如图所示

  • 清除结果： python3 start_build.py clean

  • 编译工程： python3 start_build.py build

  • 清除、编译二合一： python3 start_build.py rebuild

固件升级页面

图 9-1

固件升级页面

图 9-2

10. CI230系列芯片 WIFI部分SDK固件烧录

  • 进入wifi烧录界面，然后点击编辑（选择固件，设置烧录地址（默认从0x00开始），设置波特率（一般设置为2Mbits/s），如图所示

固件升级页面

图 10-1

  • 让设备进入烧录模式（按住BOOT按键，并重启设备，重启以后可以松开boot按键）

  • 设备重启以后点击开始下载图标进行下载，开发板的拨码开关需要拨到wifi一侧

固件升级页面

图 10-2

固件升级页面

图 10-3

11.鉴权文件烧录

启英泰伦-语音开发工具，目前集成了腾讯IOT鉴权文件烧录，腾讯TVS云鉴权文件烧录，涂鸦云鉴权文件烧录功能，用户根据自己使用的云平台进行鉴权文件的烧录，同时也可以通过SDK 参考现有的鉴权文件烧录代码，进行扩展实现自己平台的鉴权文件烧录功能；需要注意：如果使用的是我司提供的开发板，需要将拨码开关拨到WIFI一侧才能进行鉴权文件烧录(请参考WIFI固件烧录说明)。

固件升级页面

图 11-1

  • 第一步：需要打开串口，串口使用语音固件烧录串口，波特率使用115200，如上图标注1

  • 第二步：选取云平台类型，如上图标注2

  • 第三步：设置/获取鉴权文件，如上图标注3

腾讯IOT鉴权文件烧录：鉴权文件组成字段(产品ID,产品名称,鉴权秘钥)，烧录结果如下图：

固件升级页面

图 11-2
