1. 概述

本文为 启英泰伦+涂鸦离在线大模型对话方案开发板 的快速开发指南，旨在方便开发者基于启英泰伦 CI1302芯片 快速开发实现云端智能语音交互。

2. 用户指南

2.1. 软件开发环境介绍

2.1.1. 启英泰伦+涂鸦离在线大模型对话方案开发套件包

示例工程、技术文档及配套工具包均包含在SDK中。请访问 ☞启英泰伦语音 AI 平台 中搜索下载” 启英泰伦+涂鸦离在线大模型对话方案开发套件包 “。

2.1.2. 启英泰伦+涂鸦离在线大模型对话方案开发环境

开发者参照《IDE 搭建与使用》完成启英泰伦+涂鸦离在线大模型对话方案语音端开发环境的搭建，即可在搭建好的集成开发环境上使用 启英泰伦+涂鸦离在线大模型对话方案开发套件包中的语音SDK包 ，用户也可以直接使用 语音固件 ，立即体验智能交互，固件烧录见本文第4章。

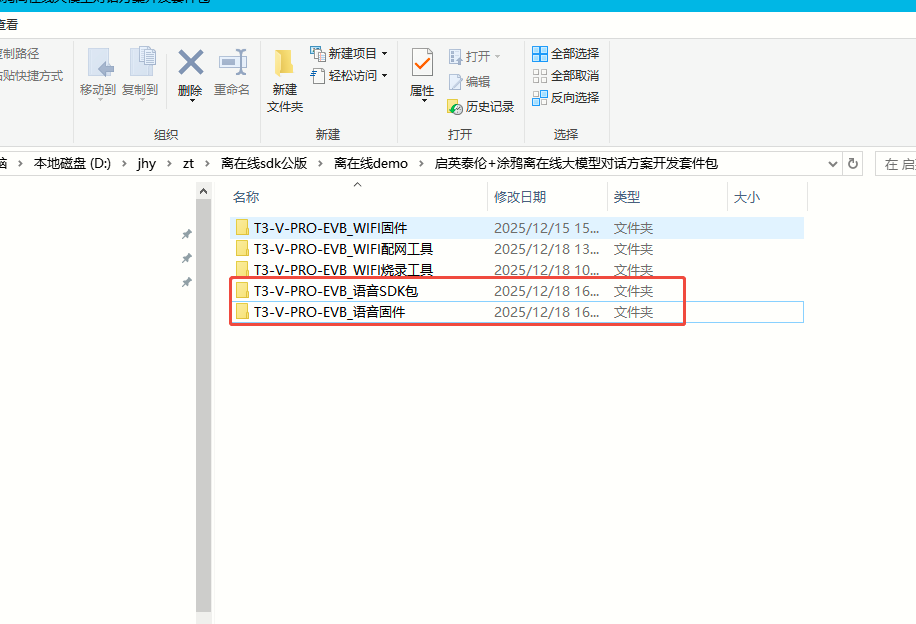

图2-1 语音SDK包与固件

2.2. 硬件开发板介绍

下面以 启英泰伦+涂鸦离在线大模型对话方案开发板套件 的介绍，该开发板可以到 ☞样品购买 链接中购买，或者 ☞联系商务获取。

2.2.1. 开发板实物图

开发板型号：T3-V-PRO-EVB（芯片型号：CI1302）。

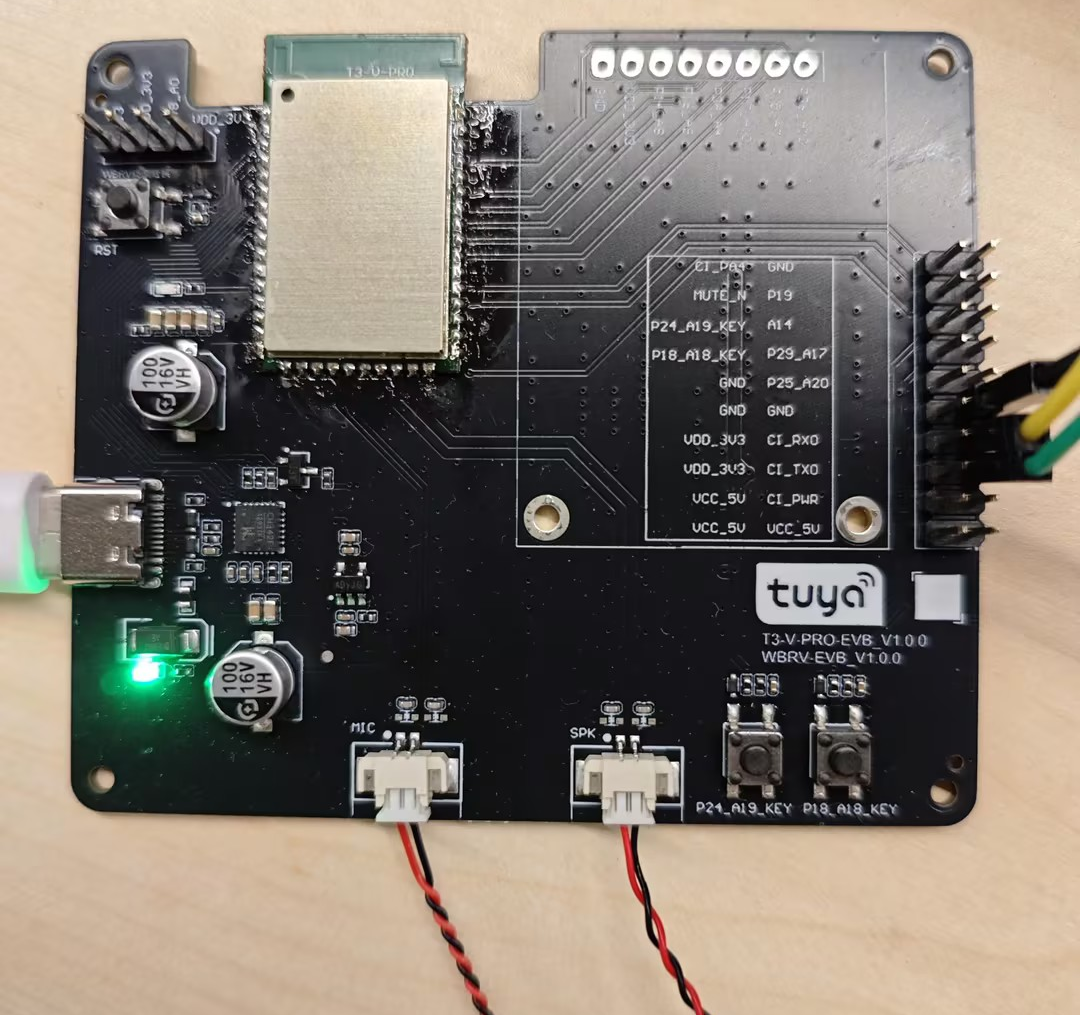

图2-2 T3-V-PRO-EVB开发板正面

2.2.2. 开发板主要接口介绍

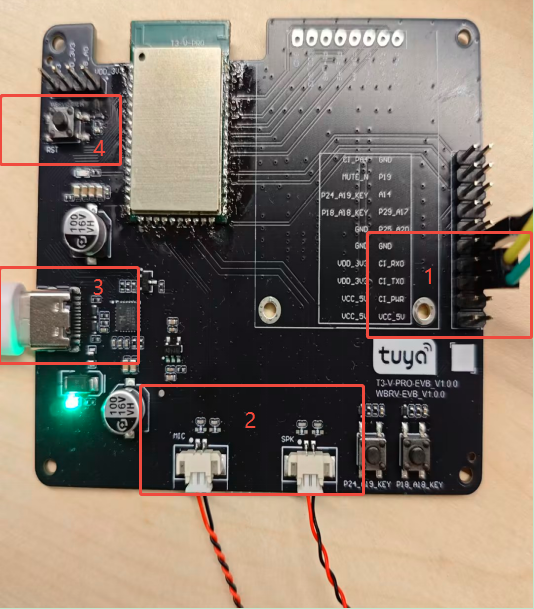

• T3-V-PRO-EVB开发板主要接口图如下图所示。

图2-3 开发板主要接口示意图

• 1：GND、CI_RXD、CI_RXD、VCC_5V排针 —— 用于语音端固件升级和打印调试；

• 2：麦克风底座和喇叭底座；

• 3：USB Type-C接口 —— 提供 5 V 供电，并支持WIFI端固件升级和打印调试；

• 4：复位按键，在固件升级过程中需要按下复位按键，开始固件升级。

---

3. 应用程序

目前针对开发启英泰伦+涂鸦离在线大模型对话方案的应用程序，我司已提供一套针对涂鸦IOT云对话的SDK（ CI13XX_SDK_LLM_AIoT_V1.0.5_Tuya_V1.0 ）用于代码开发相关操作，用户可在 启英泰伦+涂鸦离在线大模型对话方案开发套件包 中找到该语音SDK包，下面将对该SDK进行介绍。

3.1. SDK整体架构介绍

文件名 / 目录	作用
components	组件：播放器、ASR 识别、按键、传感器、FreeRTOS 等
driver	CI13XX 系列芯片底层驱动、板级支持配置
libs	预编译静态/动态库文件
projects	示例工程
startup	CI13XX 系列芯片启动代码
system	系统相关代码、中断处理程序、平台配置
tools	工具：images 合成、固件打包升级工具等

3.2. CI13XX_SDK_LLM_AIoT_V1.0.5_Tuya_V1.0示例工程介绍

为便于快速上手，CI13XX_SDK_LLM_AIoT_V1.0.5_Tuya_V1.0已内置多个示例工程。通过编译、运行这些示例，开发者可迅速了解 SDK 的架构与使用方法。

示例工程路径：CI13XX_SDK_LLM_AIoT_V1.0.5_Tuya_V1.0\projects\

工程文件	作用
offline_asr_alg_pro_sample	离在线大模型对话方案示例

---

4. 固件升级

4.1 .bin文件说明

CI1302 应用固件由 5 个 bin文件组成：

Image 文件	功能说明
asr.bin	语言模型
dnn.bin	声学模型
user_code.bin	应用程序，由SDK编译生成
user_file.bin	开发者定义的命令词列表以及其他的bin文件
voice.bin	播报音

4.2 .bin文件生成脚本

• 路径：CI13XX_SDK_LLM_AIoT_V1.0.5_Tuya_V1.0\projects\nn_denoise_rtc_sample\firmware\
• 脚本：合成分区bin文件.bat
• 功能：执行脚本后，系统将在 firmware\\asr、dnn、user_file、voice 子目录中自动生成 asr.bin、dnn.bin、user_file.bin、voice.bin 四个分区文件。

4.3 语音端固件打包升级流程

下面将以 offline_asr_sample 工程为例，介绍如何使用串口升级工具 PACK_UPDATE_TOOL.exe 完成固件升级。

步骤 1：硬件连线

• USB 转串口工具 —— 使用USB转串口工具进行供电，以及通过排针连接芯片和USB转串口工具的 TX/RX 引脚完成固件升级。

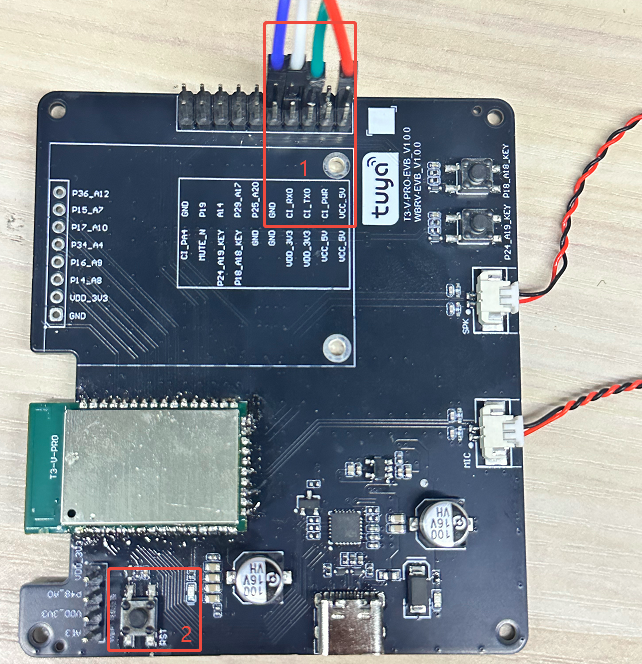

图4-2 硬件连接图

• 1：5 V 供电 (VCC/GND)，UART0_TX → 转串口工具 RXD，UART0_RX → 转串口工具 TXD，参见上图标号 1

• 2：上电后点击复位按钮进行烧录，参见上图标号 2

步骤 2：编译生成 user_code.bin

1. 参照☞《IDE 搭建与使用》文档完成环境配置并执行编译。

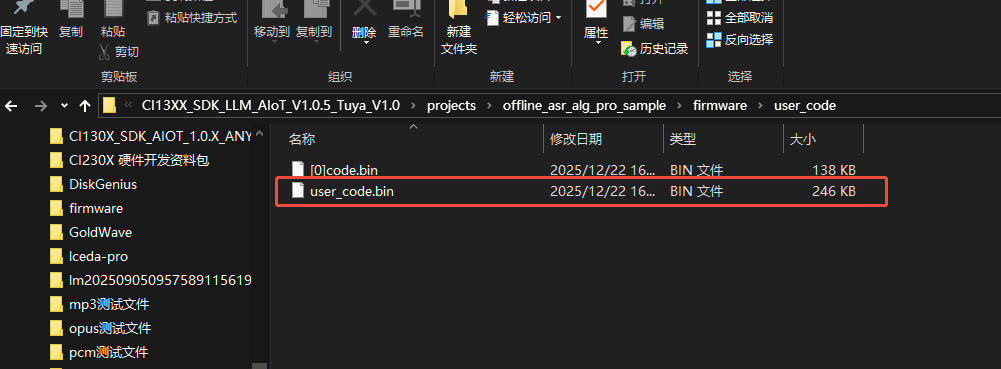

2. 编译完成后，在 projects\offline_asr_sample\firmware\user_code 目录下生成 user_code.bin（见图 4-3）。

图4-3 user_code.bin 生成

步骤 3：生成其余四个 bin 文件

以下提供两种生成方式：

方法 1：在 VS Code 中直接生成

1. 在 VS Code 中运行 合成分区bin文件.bat（见图 4-4）。

图4-4 VS Code 终端中直接合成

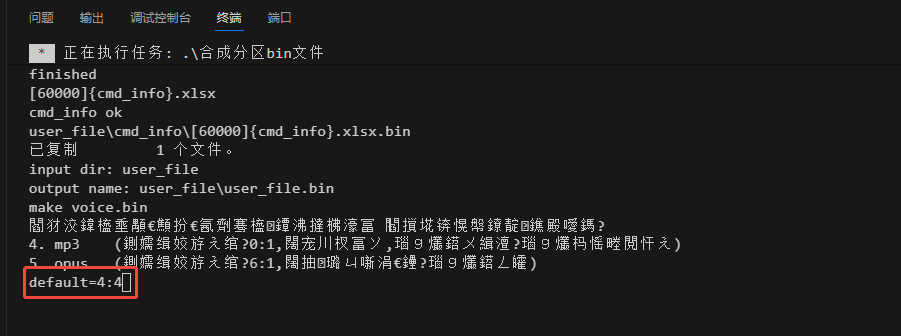

2. 在VS Code 终端中输入“4”然后回车，选择输出mp3文件，显示的运行结果如图 4-5 所示。

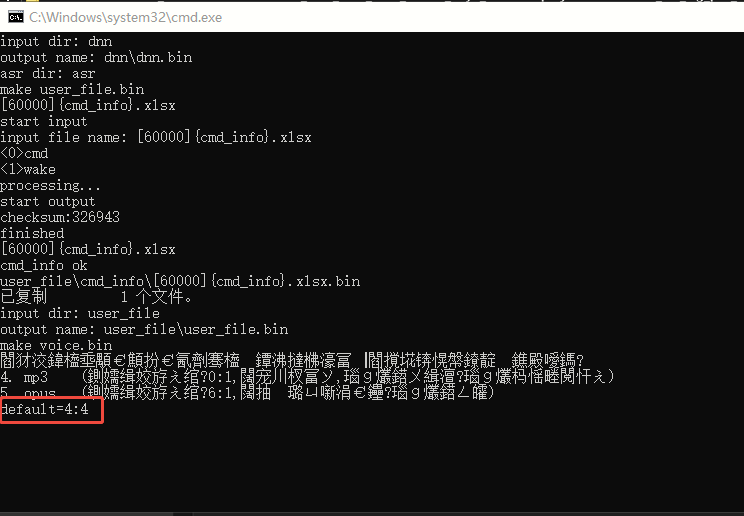

图4-5 运行结果

方法 2：双击脚本文件

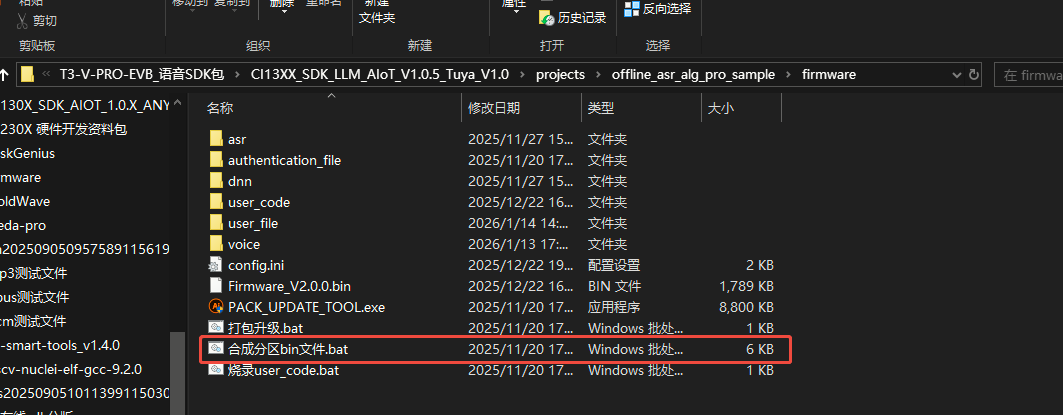

1. 进入 projects\offline_asr_sample\firmware 目录（图 4-6）。

图4-6 firmware文件目录

2. 双击 合成分区bin文件.bat，脚本开始运行后将会出现如图4-7所示的界面，同样输入“4”然后回车，选择输出mp3文件，脚本执行完毕后将在 asr、dnn、user_file、voice 子目录中自动生成对应的 bin 文件。

图4-7 合成分区bin文件脚本运行界面

注意

处理完成后cmd.exe自动退出，如果没有自动退出，生成.bin文件失败，请检查asr、dnn、user_file、voice下文件或文件名是否正确；

步骤 4：合并五个 bin 文件

启动 PACK_UPDATE_TOOL.exe 有三种方式（任选其一）：

方式 1：在 VS Code 中启动

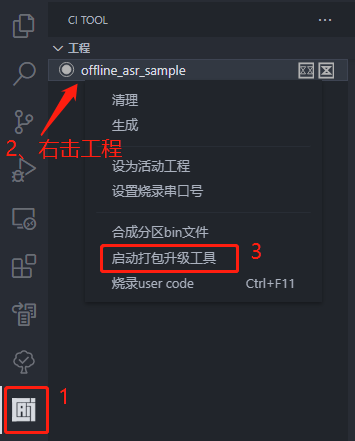

1. 在 VS Code 中启动打包升级工具 PACK_UPDATE_TOOL.exe（见图 4-8）。

图4-8 VS Code 中启动打包工具

方式 2：双击批处理脚本

1. 进入 projects\offline_asr_sample\firmware 目录，如图4-6所示。
2. 双击 打包升级.bat，脚本将自动调用 PACK_UPDATE_TOOL.exe。

方式 3：直接运行工具程序

1. 打开 tools 目录，双击 PACK_UPDATE_TOOL.exe（见图 4-9）。

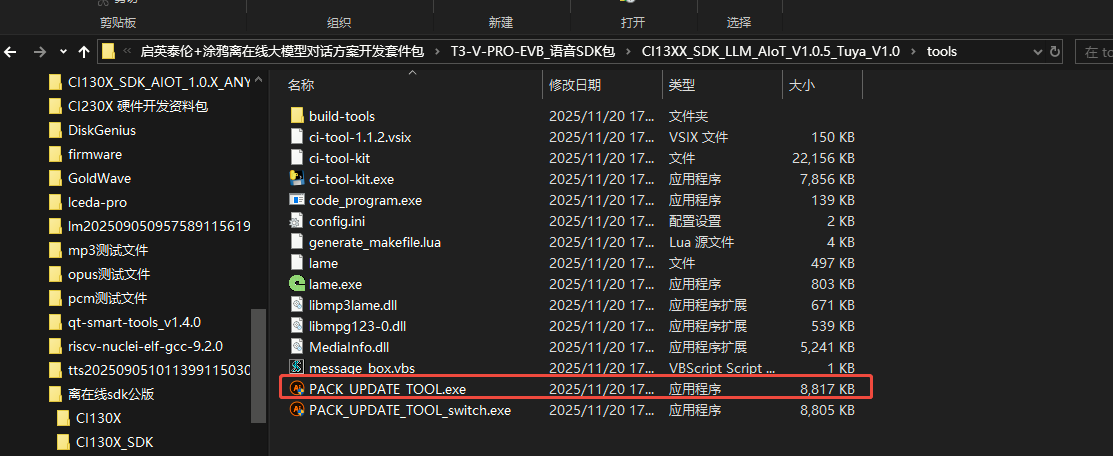

图4-9 直接运行打包工具

首次启动 PACK_UPDATE_TOOL.exe 时，会弹出芯片系列选择框（图 4-10）。请选择 “CI13XX 系列” “CI1302”芯片后继续。

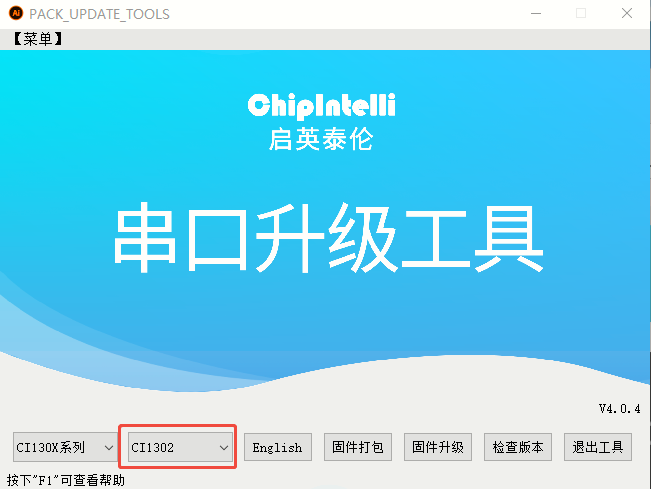

图4-10 串口升级工具选择界面

串口升级工具主界面介绍： - CI130X 系列芯片 —— 当前是CI13XX系列芯片使用模式 - CI1302 —— 当前选择的芯片型号是CI1302 - English —— 切换界面语言（中 / 英） - 固件打包 —— 进入固件打包界面 - 固件升级 —— 进入固件升级界面 - F1 —— 打开帮助文档

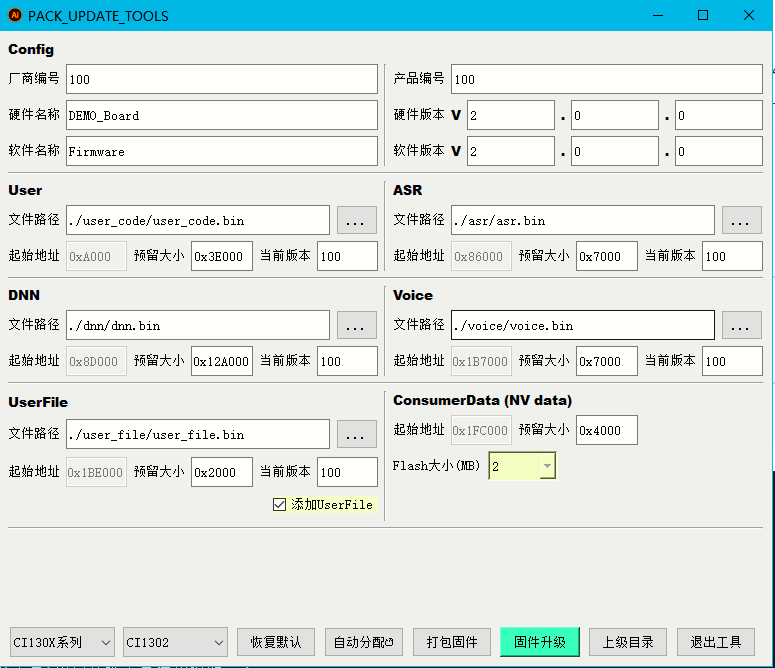

点击串口升级工具主界面的（固件打包）按钮，界面如下图4-12所示：

图4-12 串口升级工具固件打包界面

先点击“自动分配”再点击“打包固件”按钮后，系统会弹出“固件已生成”提示框。点击“确定”后，固件便生成完毕，并保存在 projects\\offline_asr_sample\\firmware 目录下，文件名由软件名称与版本号自动拼接，例如 Firmware_V200.bin（图 4-13）。

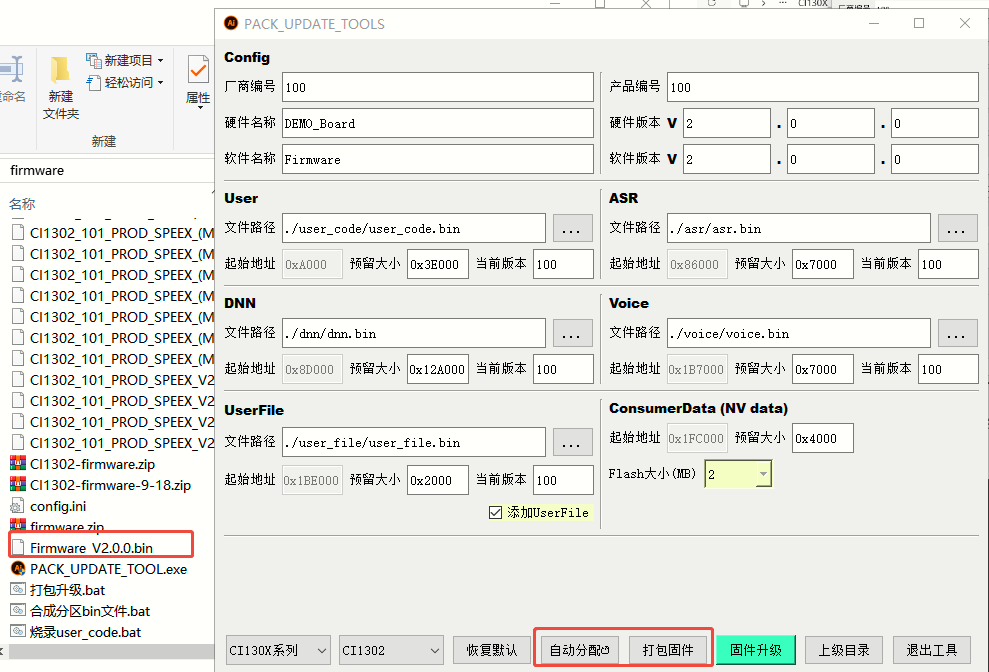

图4-13 串口升级工具打包成功界面

步骤5：升级固件

升级前，请先确认以下事项：

1. 确认硬件连线正确（参见步骤 1）；

2. 确认USB转串口工具已连接至 PC，且 PC 已识别对应 COM 端口；

3. 确认固件成功生成；

4. 确认麦克风和喇叭已正确连接至开发板。

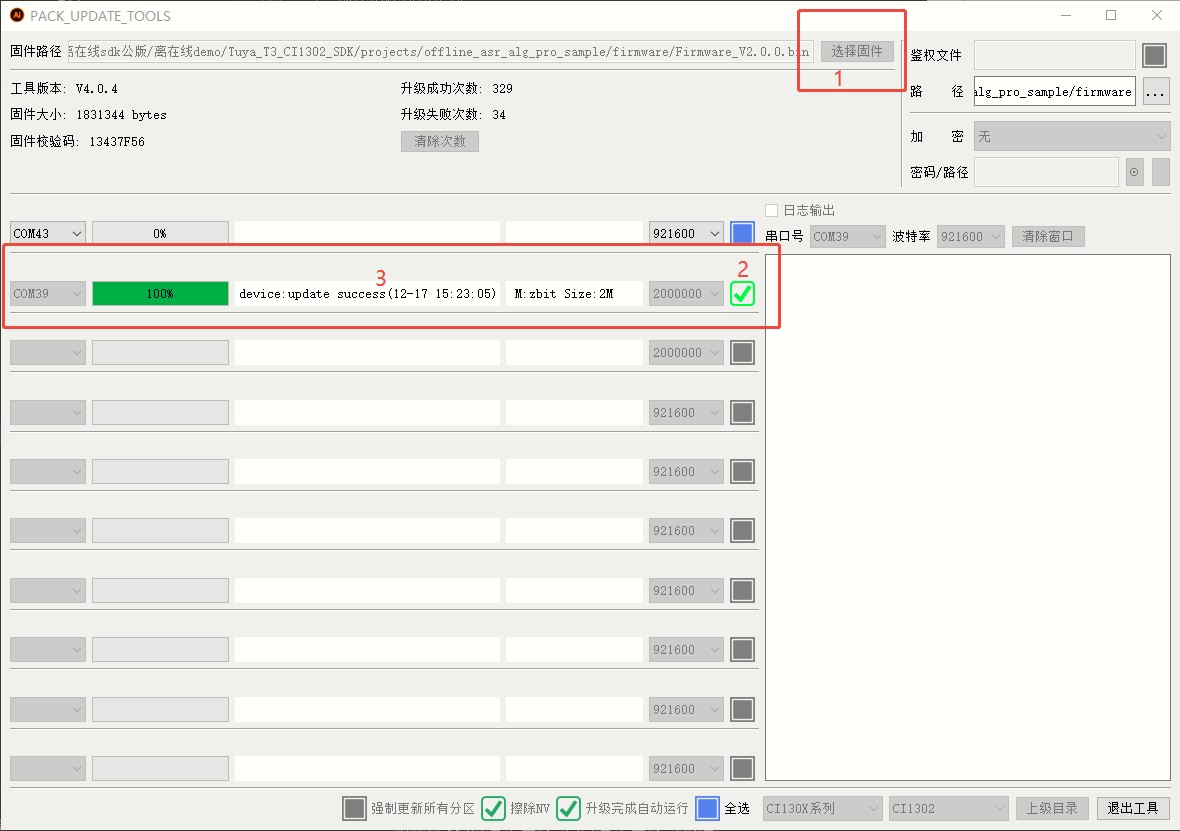

点击图4-10或图4-11界面的固件升级按钮，界面如下图4-14所示：

图4-14 串口升级工具升级界面

1. 选择步骤 4 生成的固件文件；
2. 选择正确的 COM 端口；
3. 复位开发板（按复位键或断电重启，图2-3所示），升级工具将自动开始升级；完成后状态栏提示 Update successful。

提示： 更多固件制作信息请参阅 ☞《命令词和固件制作指南》，或在图4-10起始页按 F1 查看帮助。

步骤6：验证固件

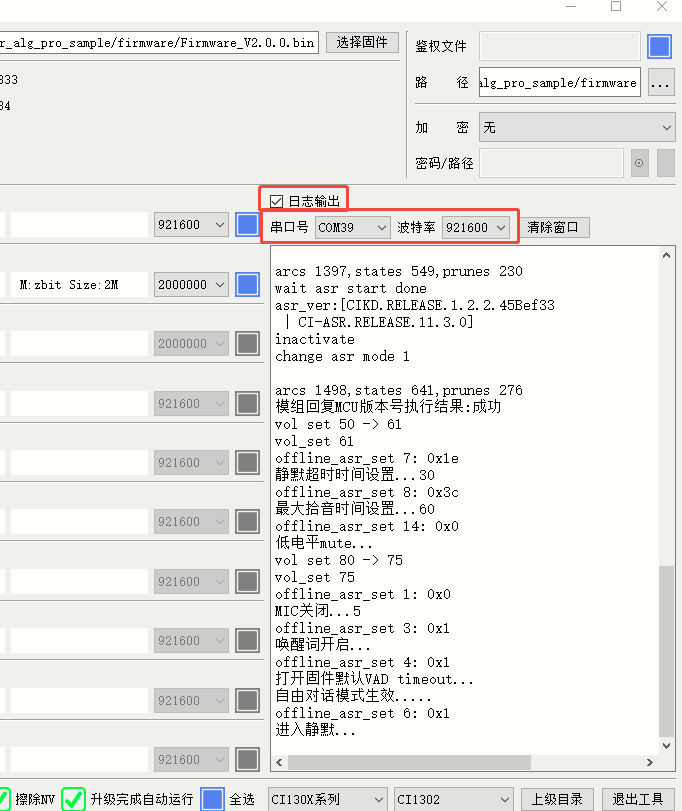

固件升级完成后，请给开发板重新上电或按复位键。在刚刚烧写固件的界面打开日志输出，日志串口与烧写串口为同一个COM口，出现如下打印则固件验证成功。

图4-15 串口升级工具升级界面

提示：若未见正确打印，请参阅第 5 章“调试”排查原因。

---

5. CI13XX_SDK_LLM_AIoT_V1.0.5_Tuya_V1.0调试

SDK 内置基于 Log 的调试机制，可跟踪代码执行流程及关键数据。

5.1. Log机制

开发者可通过串口输出 Log 信息，追踪应用程序运行状态。

5.1.1. Log 输出管脚配置

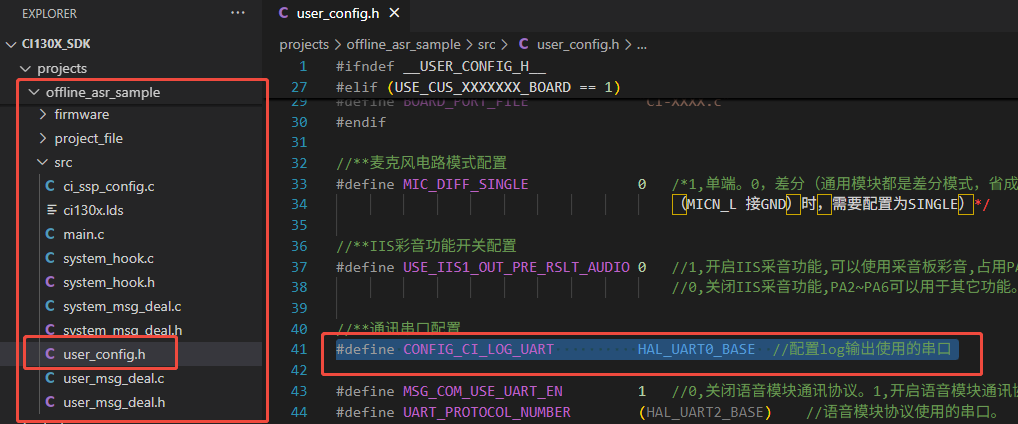

默认情况下，UART0_TX 为 Log 串口的输出引脚。若需改用其他串口，请在 user_config.h 中配置宏 CONFIG_CI_LOG_UART（图 5-1）。

图5-1 offline_asr_sample工程配置Log输出管脚

建议仅在工程路径下的 user_config.h 中修改配置，避免直接修改 sdk_default_config.h。

5.1.2. Log 串口工具配置

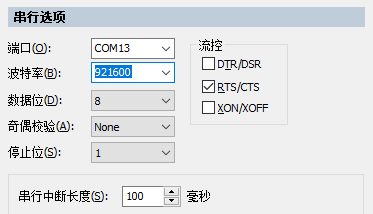

PC 端串口工具配置示例如下。端口号根据系统为USB转串口工具分配的COM端口进行选择，波特率设置为921600：

图5-2 PC串口工具配置

注意： 串口输出包含中文，请使用支持 UTF-8 字体的串口工具。

推荐使用 SecureCRT 等专业串口工具。

5.1.3. Log 打印通用接口

通用 Log 打印接口：

mprintf(fmt, args...); // 用法与 printf 相同

5.1.4. Log 打印封装接口

为了方便用户调试，SDK封装以下接口：

表5-1 打印API

Debug API	Funtion
ci_logverbose(comlevel, message, args…)	日志打印–详细
ci_logdebug(comlevel, message, args…)	日志打印–调试
ci_loginfo(comlevel, message, args…)	日志打印–信息
ci_logwarn(comlevel, message, args…)	日志打印–警告
ci_logerr(comlevel, message, args…)	日志打印–错误
ci_logassert(comlevel, message, args…)	日志打印–断言

调试等级，表示log要打印的级别。定义了7种类别：

表5-2 调试等级

Debug Level	Usage Scenario
#define CI_LOG_VERBOSE	全部打印
#define CI_LOG_DEBUG	调试、信息、警告，错误、断言
#define CI_LOG_INFO	信息、警告，错误、断言
#define CI_LOG_WARN	警告、错误、断言
#define CI_LOG_ERROR	错误、断言
#define CI_LOG_ASSERT	断言
#define CI_LOG_NONE	不打印

注意： 若使用表 5-1 所示封装接口，需在配置中将 CONFIG_CI_LOG_EN 设为 1。

5.1.5. Log 打印长度配置

#define UART_LOG_BUFF_SIZE          512

默认打印长度 512 字节，可通过宏 UART_LOG_BUFF_SIZE 调整。

---

6. 启英泰伦+涂鸦离在线大模型对话方案WIFI端烧录与配置

本章节针对第一次调试启英泰伦+涂鸦离在线大模型对话方案的用户，需要对模组的WIFI端进行固件烧录和联网配置，后续可自动连接云端

步骤 1：硬件连接

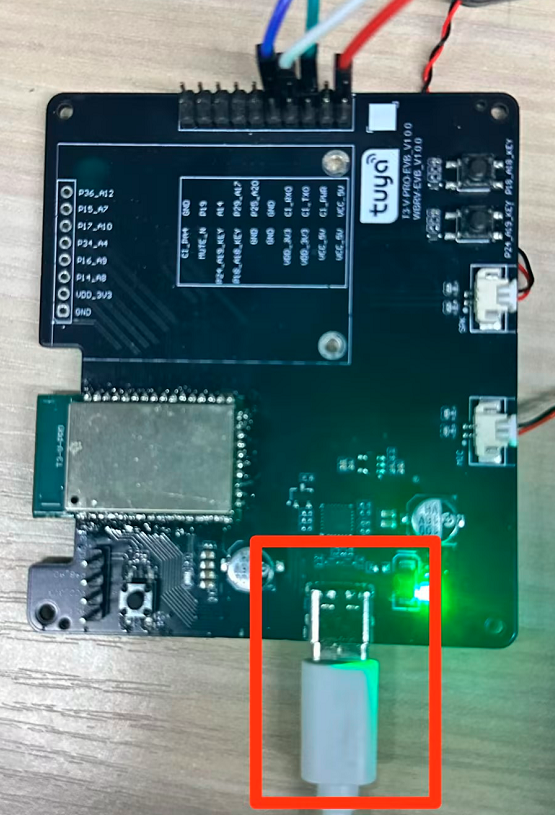

• USB Type-C 直连 —— 利用板载 USB 转串口控制器，单根数据线即可完成供电、串口调试通讯及固件升级，操作简便；

图6-1 硬件连接图

步骤 2：烧录WIFI端固件

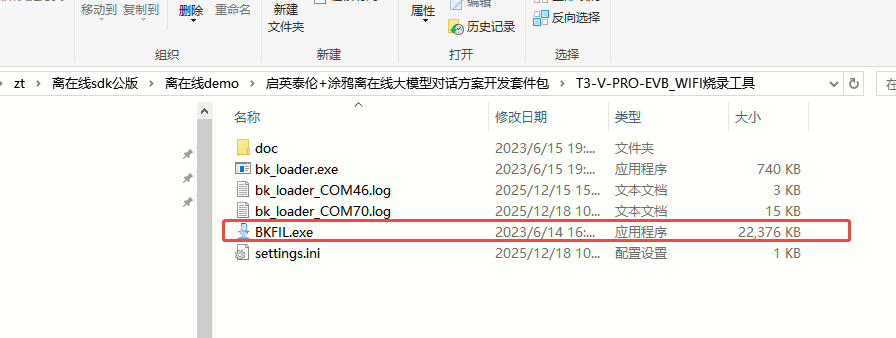

在启英泰伦+涂鸦离在线大模型对话方案开发板套件找到 T3-V-PRO-EVB_WIFI烧录工具 文件夹中的BKFIL.exe，打开烧录工具

图6-2 烧写工具

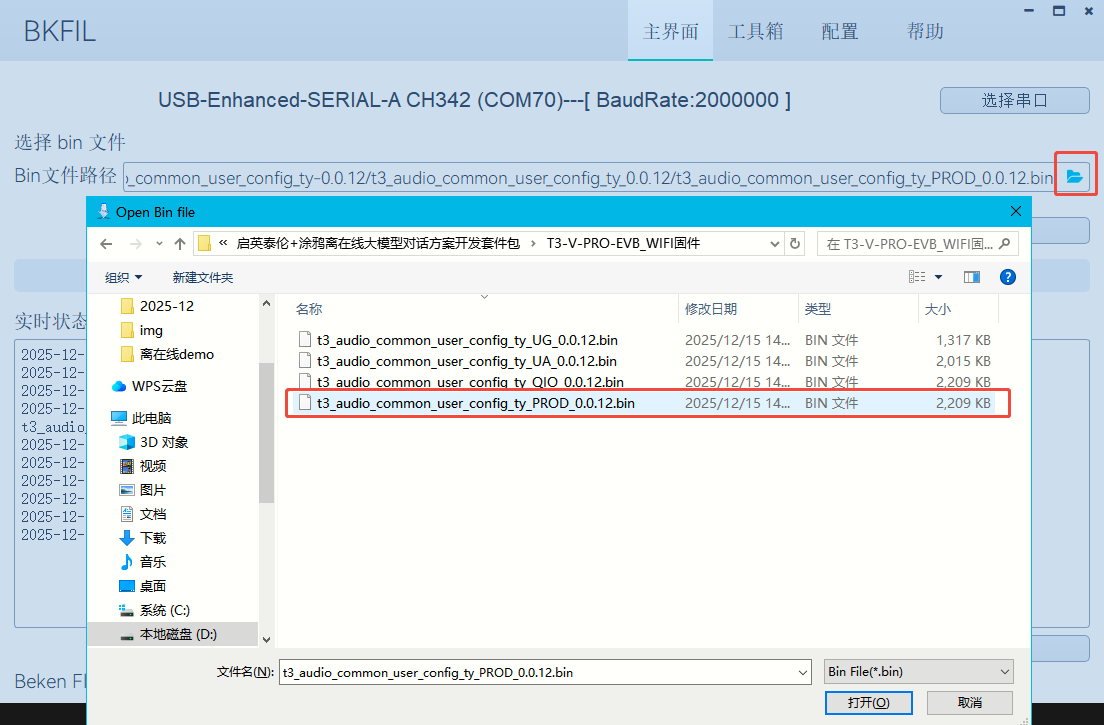

在烧录工具主界面选择Bin文件路径，在开发板套件中的 T3-V-PRO-EVB_WIFI固件 文件夹选择PRO版本的bin文件

图6-3 选择bin文件

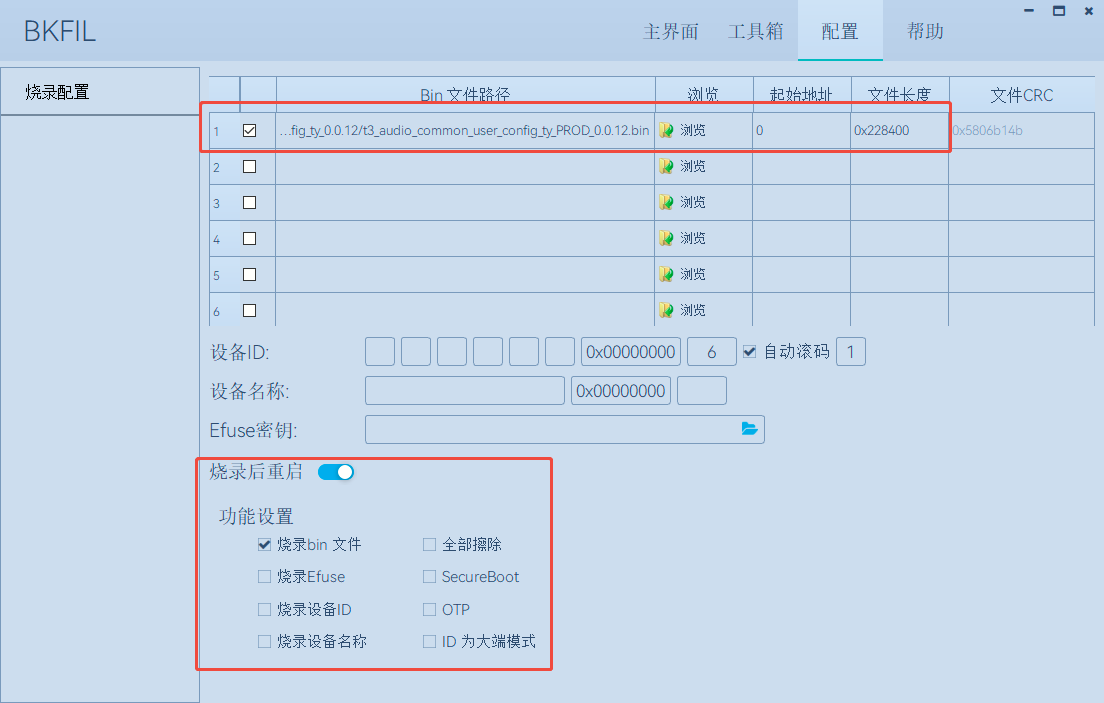

点击配置界面，检查 起始地址 、 文件长度 和 功能设置 是否为下图中所示，正常导入bin文件后会默认配置这些值，若不一致按照图中修改即可

图6-4 配置检查

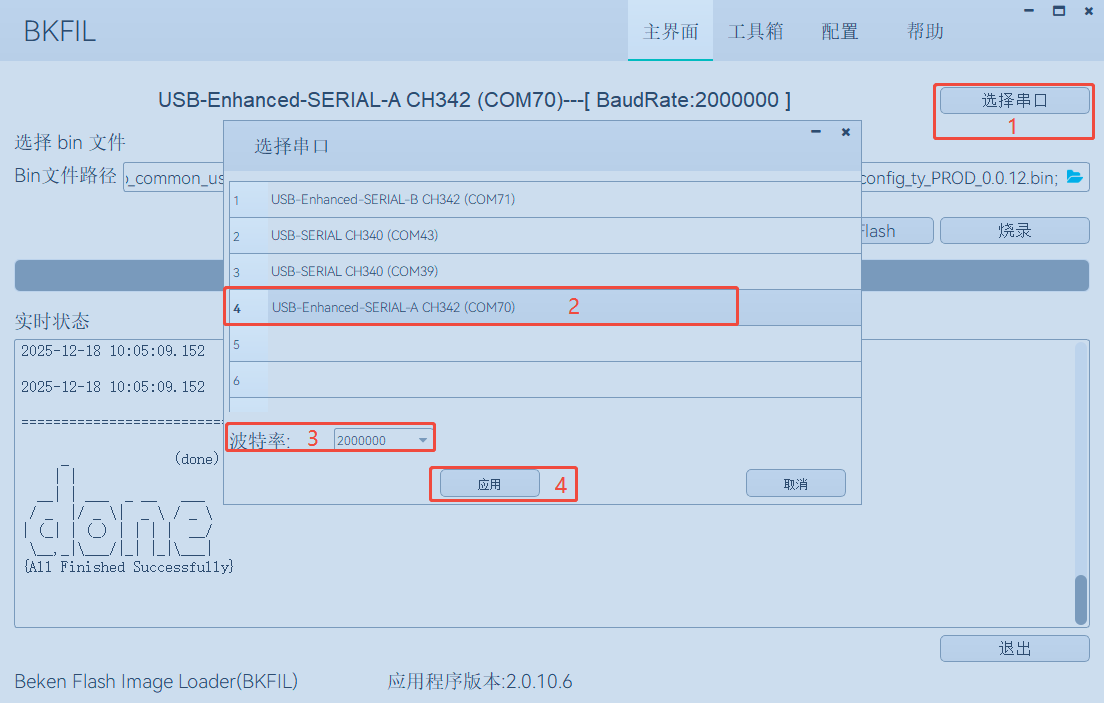

返回主界面，点击选择串口，type-C接上后会有两个串口，选择 串口A ， 可根据需求选择波特率 本例选择2M，打开串口

图6-5 打开串口

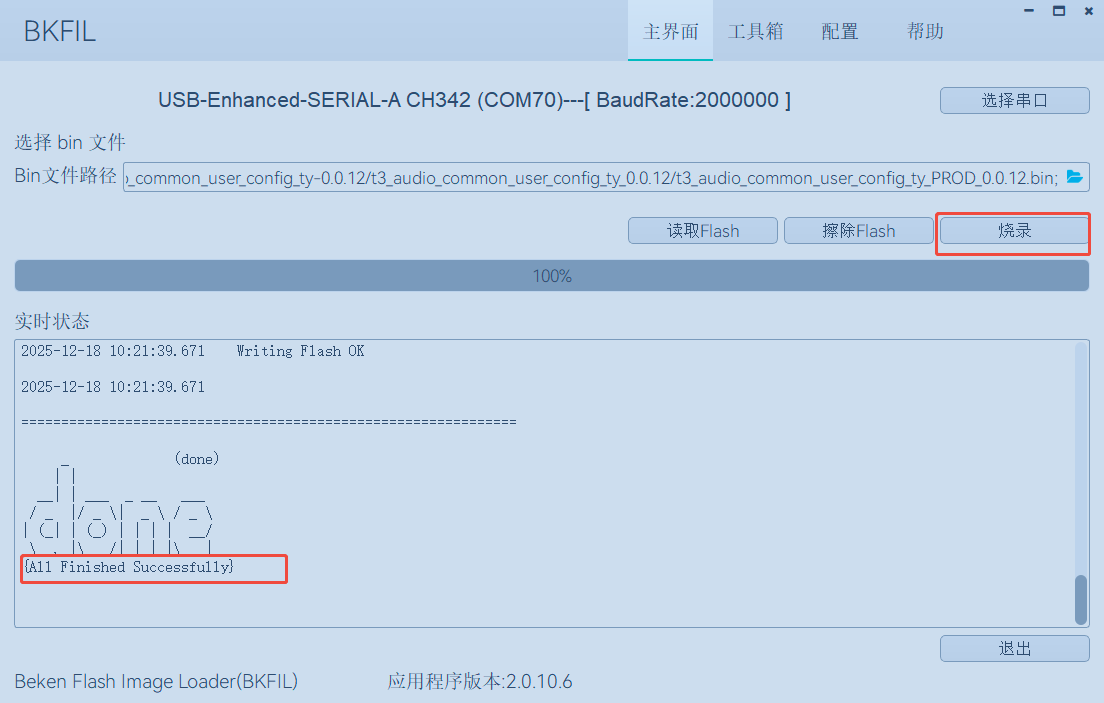

点击烧录，烧录结束后，打印 All Finished Successfully 则表示烧录成功

图6-6 烧录bin文件

步骤 3：使用Tuya模块调试工具，进行WIFI端配置

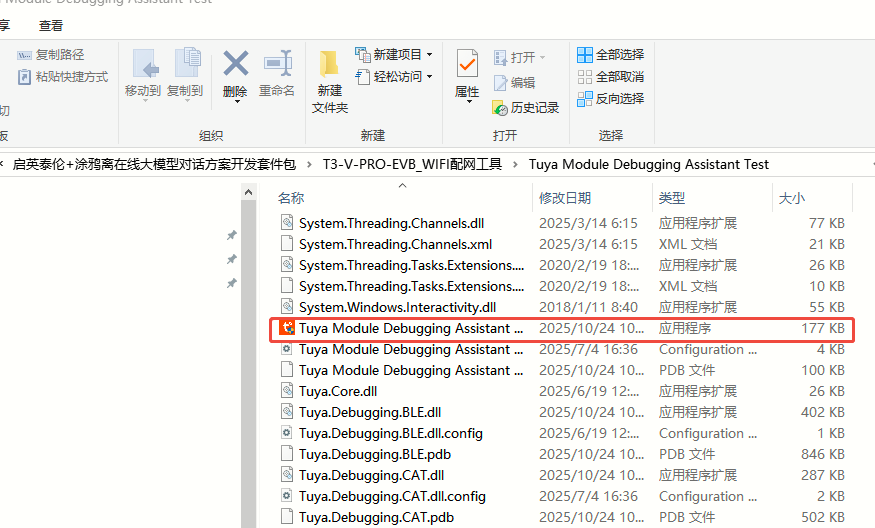

在启英泰伦+涂鸦离在线大模型对话方案开发板套件找到 T3-V-PRO-EVB_WIFI配网工具 文件夹中的 Tuya Module Debugging Assistant Test 应用程序，点击打开

图6-7 Tuya模块调试工具

打开后，检查联网协议是否为 Wi-Fi通用协议 ，不为该协议则进行协议切换

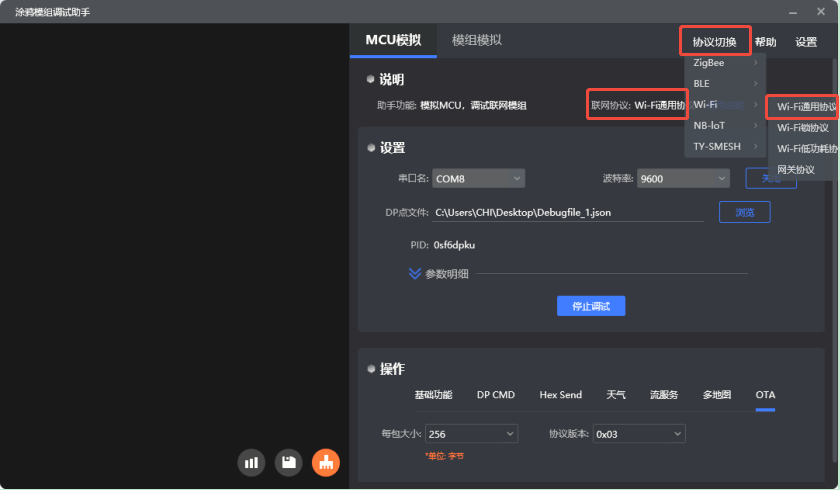

图6-8 协议选择

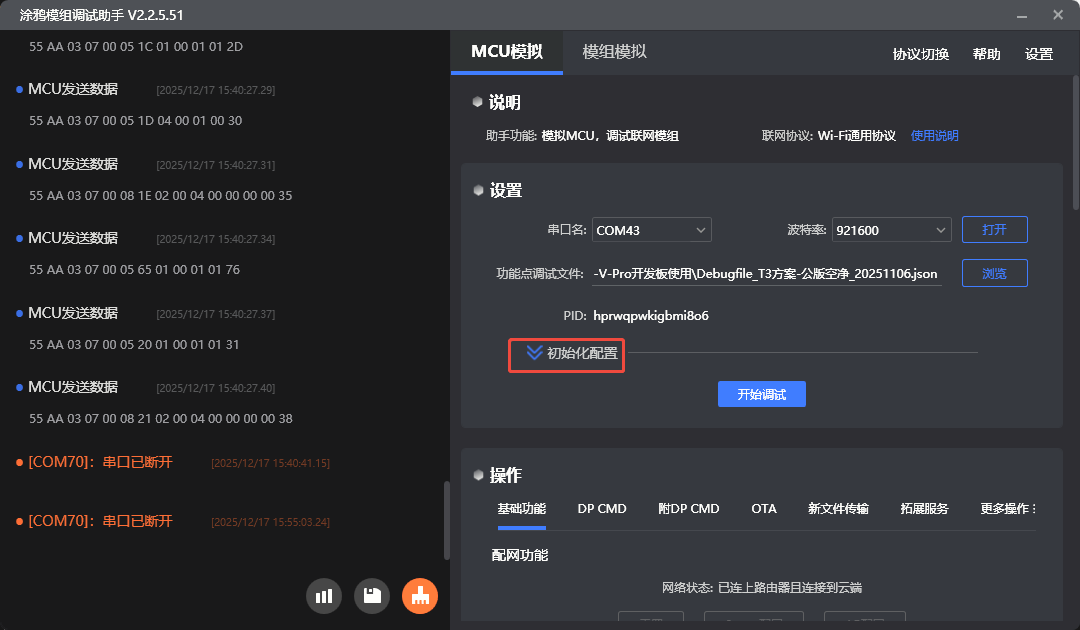

点击 初始化配置 ，展开所有配置选项

图6-9 初始化配置展开

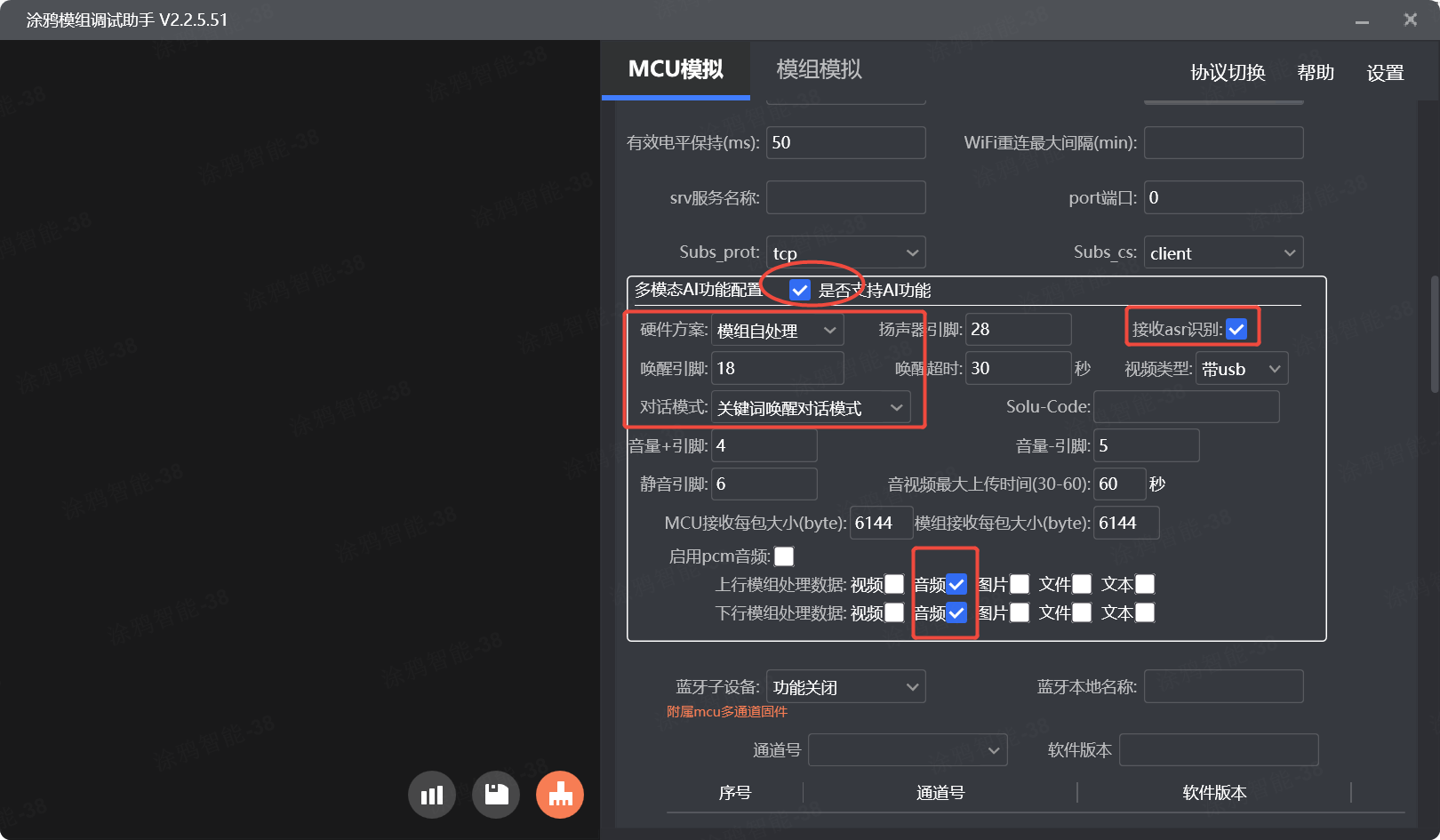

初始化配置勾选 AI语音功能 、硬件方案选择 模组自处理 、唤醒引脚输入 18 、对话模式选择 关键词唤醒词对话模式 、开启 接收ASR识别 、上下行选择 音频

图6-10 初始化配置参数

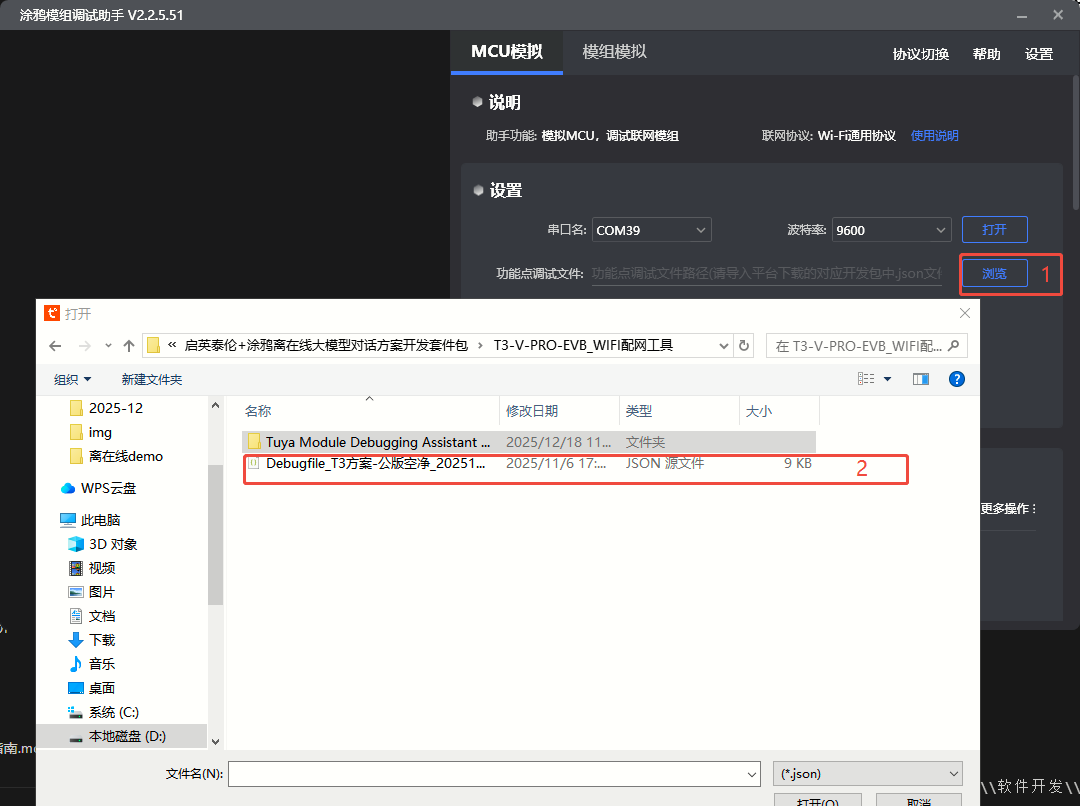

点击导入功能点调试文件（后缀为.json），在 T3-V-PRO-EVB_WIFI配网工具 目录下

图6-11 导入功能点调试文件

type-C接上后会有两个串口，选择 串口A ，设置波特率选择 921600 ，打开串口，点击开始调试

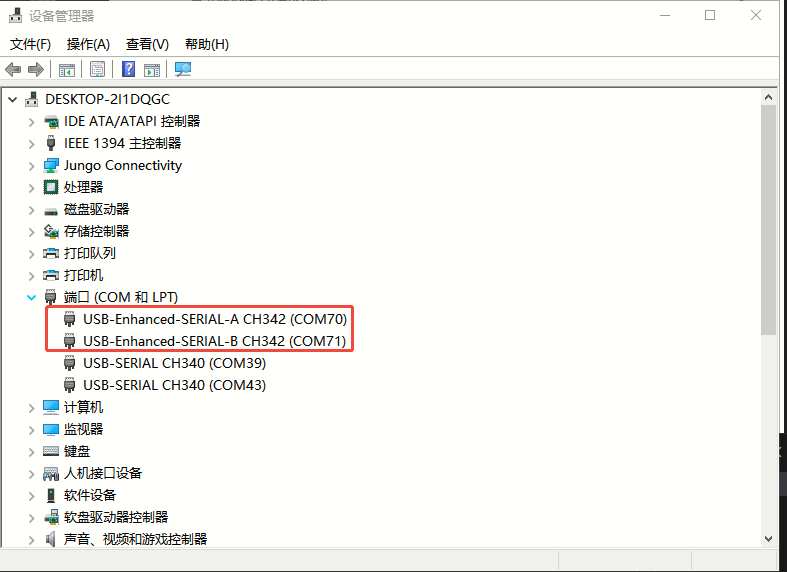

图6-12 设备管理器显示两个串口

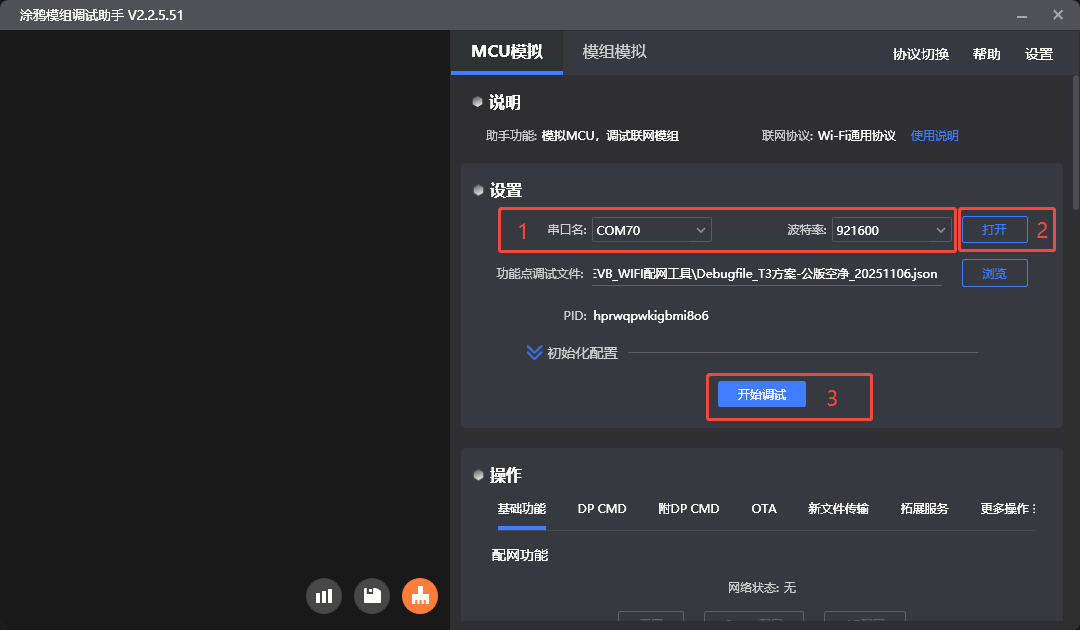

图6-13 配置打开串口，开始调试

开始调试后，查看确认上位机接收到模组发出的 心跳及初始化数据

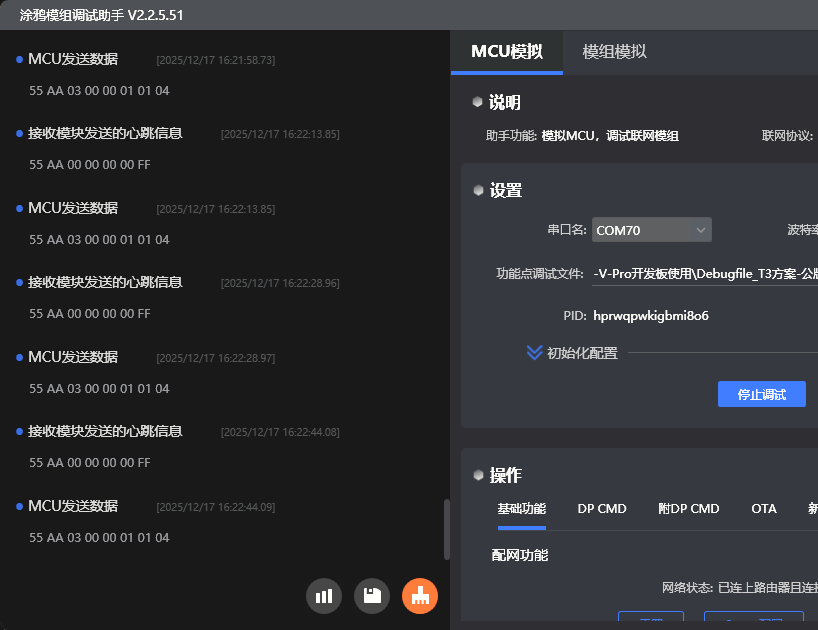

图6-14 接收模块串口数据

提示：若上位机无数据接收，请确认供电是否正常，确认无误后，重新上电。

步骤 3：WIFI端进入配网模式

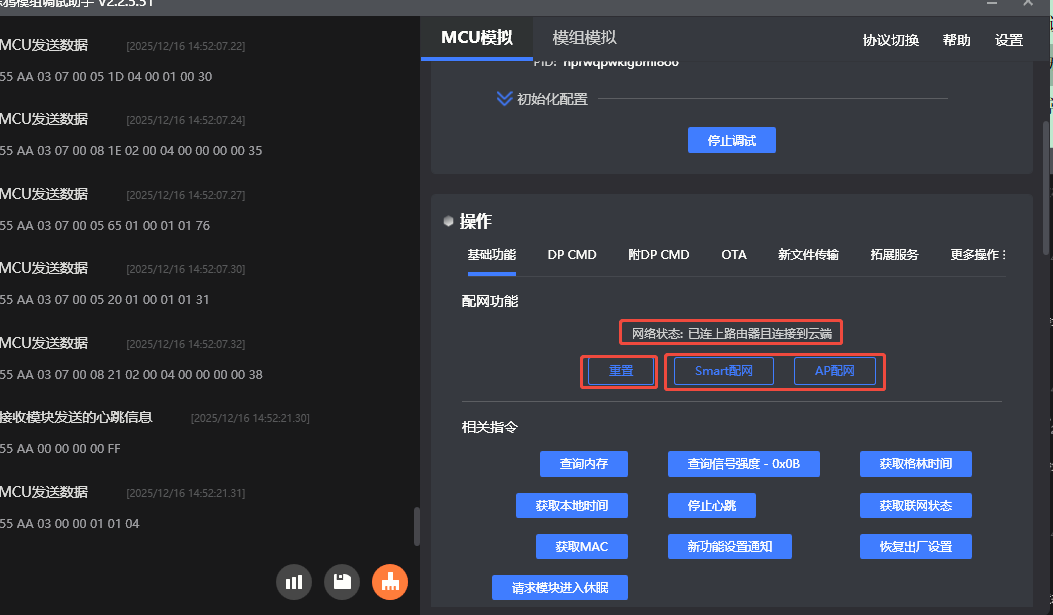

检查网络状态，若为已连上路由器且连接到云端，则可跳过此步骤3和步骤4；不为连接状态则需先点击 重置 ，再选择 Smart 配网 或 AP 配网 使模组进入配网模式（两种配网模式均可）

图6-15 进入配网模式

步骤 4：下载打开智能生活 App，进行配网

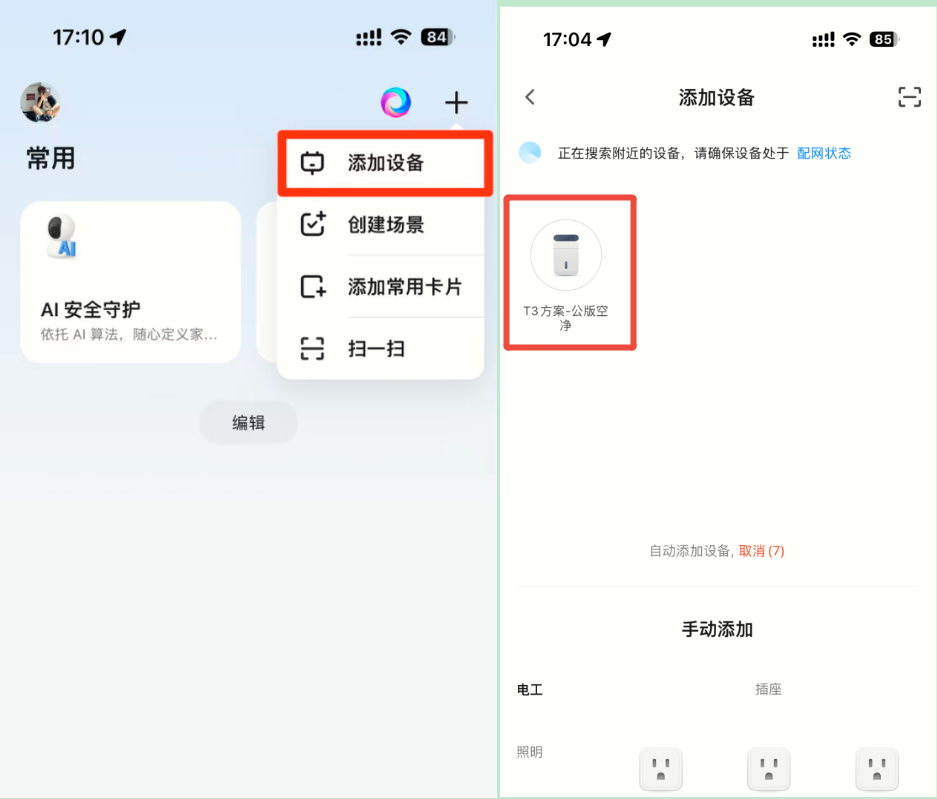

进入 App，轻按右上角 “ + ” 符号 添加设备 ，自动搜索设备，搜索到设备后点击设备进入配网界面

图6-16 进入配网模式

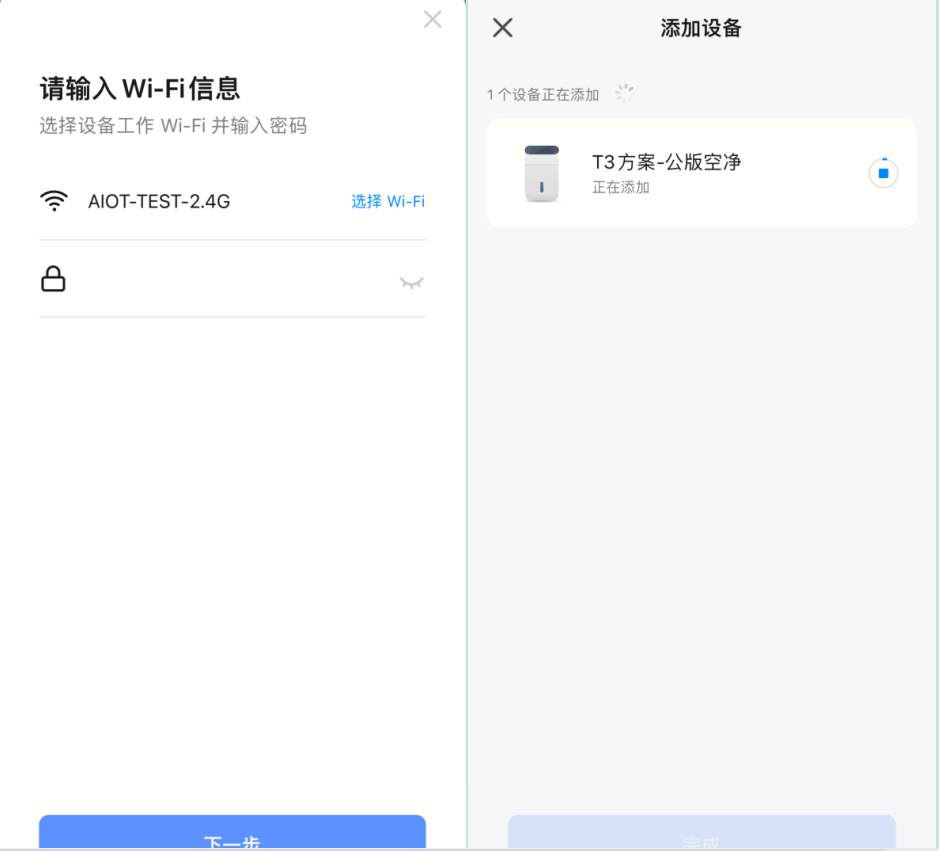

输入 Wi-Fi 密码，等待配网完成

图6-17 连接WIFI进行配网

配网完成后，回到主界面，出现设备即可。

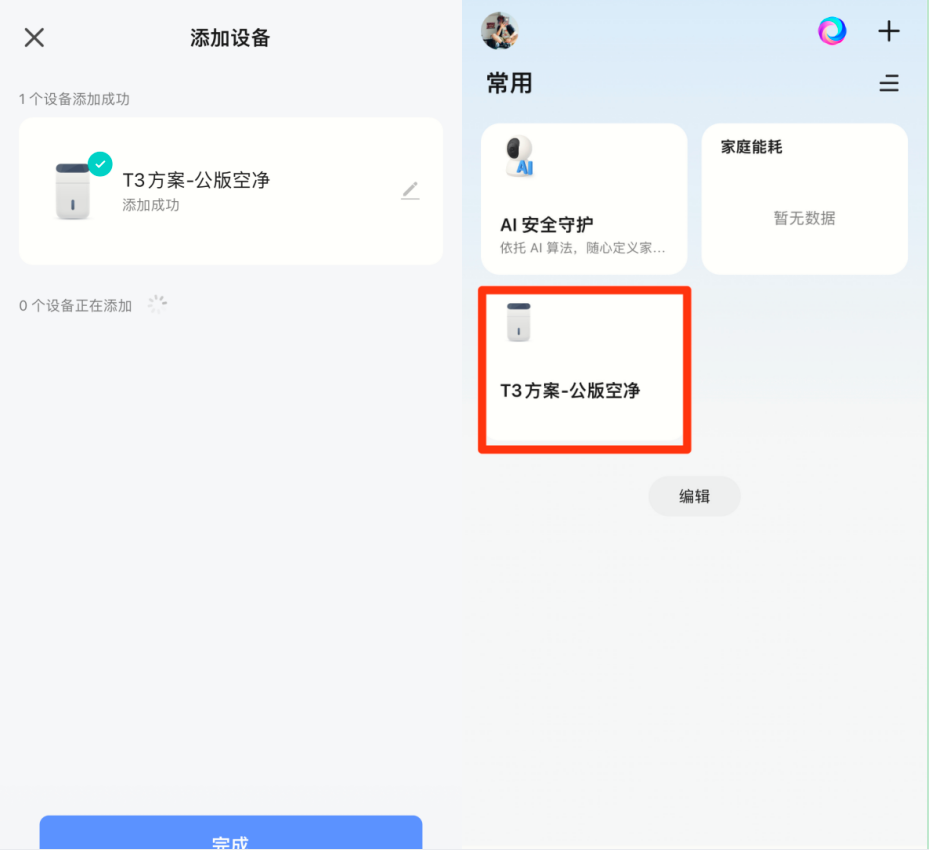

图6-18 完成配网

---

7. 启英泰伦+涂鸦离在线大模型对话方案体验

用户根据第4章和第6章流程对启英泰伦+涂鸦离在线大模型对话方案语音端和WIFI端烧录、配置完成后，进行启英泰伦+涂鸦离在线大模型对话方案体验。

在第6章配网完成后，会有 已联网，可以开始对话 的提示音，使用唤醒词唤醒（默认为你好涂鸦，实际可按照用户自定义的唤醒词进行唤醒，唤醒词自定义请参阅 ☞《命令词和固件制作指南》），唤醒后即可开始对话

---

8. 结语与支持

至此，您已完成启英泰伦离在线大模型接入涂鸦IOT云的功能调试，后续可使用涂鸦IOT云方案开发产品，请访问 ☞涂鸦开发者平台 MCU接入。
