CI-E0XGT03S_MB开发板套件说明¶
概述¶
本文档主要介绍CI-E0XGT03S_MB开发板（以下简称开发板）的硬件资源及使用方法，可用于CI230X系列芯片或模块的开发调试。该开发板集成一颗USB总线的转接芯片CH342K，可通过USB接口直接为芯片下载程序。同时该开发板具有众多的测试接口和测试电路，可以帮助用户快速开发产品。
硬件资源¶

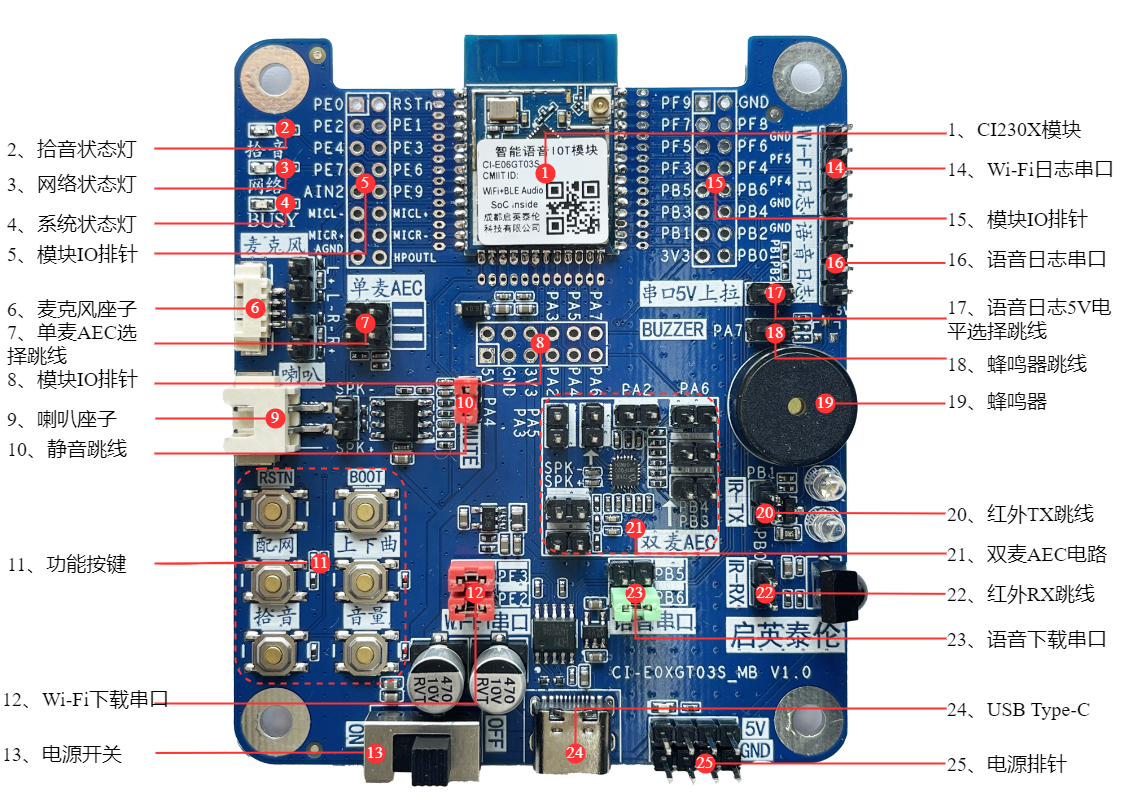

开发板实物图如下图，主要包括CI230X系列芯片模块、按键电路、麦克风输入接口、音频功率放大器及喇叭接口、蜂鸣器、红外收发电路、LED指示灯、供电及USB转串口、电源开关、IO排针接口等相关资源。
-
CI230X系列芯片模块
该模块是针对离在线、低成本、简单应用方案开发的一款小巧通用、低功耗、高性能语音识别模块，集Wi-Fi、BLE无线连接和语音识别于一体 。该模组支持单双麦应用及回声消除（AEC）应用，可实现远距离无线连接和10米超远距离语音识别，识别率能达到97%以上。
该模块积小巧，长宽为25.5x18mm，方便集成到各种智能产品中，设计和生产均非常灵活方便。
该模块兼容CI2305和CI2306两款芯片。这两款芯片引脚完全兼容，仅内置 Flash 容量不同，CI2305内置4MB Flash，CI2306内置6MB Flash。CI2305因Flash容量较小，仅支持离线语音识别加IOT连接的 AIOT 类型的应用，CI2306可支持离在线语音识别，且支持更大容量神经网络模型和更多播报音，具备更好的降噪效果。
-
拾音状态灯
用于指示模块是否处于拾音状态，和模块PE4相连，低电平有效。
-
网络状态灯
用于指示模块是否处于Wi-Fi连接状态，和模块PE6相连，低电平有效。
-
系统状态灯
用于指示模块是否处于正常状态，和模块PE7相连，低电平有效。
-
模块IO排针
开发板预留了CI230X系列芯片模块所有IO口，可根据需求使用。
-
麦克风输入接口
开发板带有2路模拟麦克风接口，可以实现单麦或双麦语音识别及AEC等功能。
-
单麦AEC选择跳线
当使用单麦AEC功能时，须短接此处2个跳线。同时麦克风从左声道接入，开发板上丝印为L+、L-的跳线。
注意：使用单麦AEC功能时，上图中 ㉑ 双麦AEC电路 方框内的跳线需要断开。即是单麦AEC和双麦AEC功能不能同时使用。
-
模块IO排针
开发板预留了CI230X系列芯片模块所有IO口，可根据需求使用。
-
音频功率放大器及喇叭接口
开发板板载一颗A类功放芯片，可以驱动8欧2W的喇叭。
-
静音跳线
音频功放静音脚默认上拉，处于静音状态。短接此跳线后，音频功放静音脚和模块PA4相连，静音功能由模块控制。高电平静音，低电平正常播放。
-
功能按键
开发板带有6个按键，其中RSTn为Wi-Fi复位按键，用以复位芯片；BOOT为Wi-Fi固件下载使能按键。下载Wi-Fi固件时，须先按下此键，再上电，使模块进入下载模式。
其他按键为ADC按键，通过PE0接入芯片，使用芯片ADC采样功能，完成不同的按键检测。
-
Wi-Fi下载串口
使用开发板上USB转串口电路下载Wi-Fi固件时，须短接此处2个跳线，分别接至模块PE2和PE3。
-
电源开关
当采用 ㉔ USB Type-C供电时，此开关可打开或关闭模块供电。㉕ 电源排针供电时不受电源开关控制。
-
Wi-Fi日志串口
此串口接模块PF4、PF5，用于模块调试，打印Wi-Fi日志信息。
-
模块IO排针
开发板预留了CI230X系列芯片模块所有IO口，可根据需求使用。
-
语音日志串口
此串口接模块PB1、PB2，用于模块调试，打印语音日志信息。
-
语音日志5V电平选择跳线
当 ⑯ 语音日志串口需要5V电平时，可短接此跳线。将PB1、PB2上拉至5V。同时软件需要配置为OD模式。
-
蜂鸣器跳线
此跳线接模块PA7，使用蜂鸣器时，须短接此跳线。
-
蜂鸣器
开发板板载一颗无源蜂鸣器，短接 ⑱ 跳线后，使用PWM颗直接驱动。
-
红外TX跳线
此跳线接模块PB1，使用红外TX功能时，须短接此跳线。开发板带有2颗红外发射管，可以开发语音红外遥控设备。
-
双麦AEC电路
开发板板载ES7243E Codec芯片，实现喇叭信号的回采。
注意：使用双麦AEC功能时，须短接红框范围内的所有跳线。上图中 ⑦ 单麦AEC选择跳线 需要断开。即是单麦AEC和双麦AEC功能不能同时使用。
-
红外RX跳线
此跳线接模块PB0，使用红外RX功能时，须短接此跳线。开发板带有1颗红外接收管，可以开发红外学习功能。
-
语音下载串口
使用开发板上USB转串口电路下载语音固件时，须短接此处2个跳线，分别接至模块PB5和PB6。
-
供电及USB转串口
开发板可直接通过USB Type-C接口供电。
开发板集成CH342K USB转串口芯片电路，可以便捷使用TYPE-C USB接口完成芯片的烧录和串口通信功能。
-
电源排针
开发板预留外部电源接入排针，电压5V。
烧写程序¶
语音固件烧录¶
◆ 用跳线帽短路 ㉑ 处的排针。
◆ 打开固件烧录工具，选择 语音固件烧录 标签，根据芯片选择对应的型号，点击固件升级按钮，选择制作好的固件文件，并找到对应的电脑分配给USB转串口工具的串口端口号。准备工作就绪后，打开电源开关自动进入编程模式（PA4内部上拉），开始下载固件，下载完成后，进度条显示 100%。
◆ 如果遇到USB转串口工具在电脑上无法识别，请在电脑装上相应的驱动。
Wi-Fi 固件烧录¶
◆ 用跳线帽短路 ⑫ 处的排针。
◆ 打开固件烧录工具，选择 Wi-Fi固件烧录 标签，在 编辑 菜单内设置下载模式、固件文件、波特率后确认。并找到对应的电脑分配给USB转串口工具的串口端口号。
◆ 按下 BOOT 按键，并保持。（拉低 PE9）
◆ 打开电源开关，点击 开始下载 按钮，进入Wi-Fi 固件下载模式，下载完成后，进度条显示 100%。
◆ 如果遇到USB转串口工具在电脑上无法识别，请在电脑装上相应的驱动。
