CI13XX离在线大模型对话SDK_V3.0.19开发流程

1. 概述

离在线大模型对话SDK(CI13XX_SDK_LLM_AIoT_V3.0.19) 相对于算法SDK新增功能有：录音音频数据上传(压缩/非压缩)、SPEEX、OPUS和G722编解码、播放网络音频数据(MP3/PCM/G722)、本地NN VAD端点检测；

名词解释

  • SPEEX —— Speex是一种采用 CELP 算法，针对人类语音频率范围（300-3400Hz）进行高度优化，在低码率下能保持清晰语音可懂度的音频编解码器。
  • OPUS —— Opus是一个有损声音编码的格式，以语音编码为导向的SILK和低延迟的CELT。在几乎所有比特率下，其音质都显著优于同期的其他编解码器（如 MP3、AAC、Speex、G722 等）。尤其是在中低码率下，优势非常明显。
  • G722 —— G722是最早被广泛采用的宽带语音编码器之一,技术成熟稳定。虽然带宽较宽，但其核心技术（SB-ADPCM）仍然是为语音优化的，不适合压缩音乐。
  • VAD —— VAD（语音活性检测）是一项用于语音处理的技术，目的是检测语音信号是否存在。V3.0.19 起对外 VAD 由 TVAD（对外称 NN VAD）承载。
  • BNPU —— 启英泰伦自研神经网络处理器，V3.0.19 中算法运行于 BNPU 核，与 MCU 核构成双核架构。

2. 算法功能使用说明

2.1 算法使能开关定义在 CI13XX_SDK_LLM_AIOT_Vx.x.x\system\user_alg_config.mk 文件中，通过修改对应的 USE_xxx 变量（置 1 开启、置 0 关闭）选择使用的算法功能；各工程 project_file\makefile 会读取该公共配置并自动定义、使能对应宏，用户不需要再去重复定义相关宏参数。例如：应用中如果需要用到自学习+回声消除+NN 降噪，将 USE_ASR、USE_CWSL、USE_AEC、USE_NN_DENOISE 置 1 即可：

USE_ASR           := 1
USE_CWSL          := 1
USE_AEC           := 1
USE_NN_DENOISE    := 1
USE_NN_VAD        := 1

3.2 各算法使能开关和算法功能对应关系表如下：

开关 算法功能说明
USE_ASR 开启 ASR 识别
USE_ANY_MIC 开启任意 MIC 识别（双麦）
USE_AEC 开启回声消除
USE_CWSL 开启自学习
USE_NN_DENOISE 开启 NN 深度降噪
USE_NN_VAD 开启 TVAD（对外 NN VAD）
USE_GCC_DOA 开启 GCC 声源定位
USE_NN_DOA 开启 NN 声源定位（暂不支持）
USE_IIS_RECORD 开启 IIS 采音
USE_REF_IN_FROM_INNER_CODEC 双麦算法时使用模拟右麦作参考信号（V3.0.19 新增；置 1 后 makefile 向两个核传递 -DREF_IN_FROM_INNER_CODEC=1，需同步使能 AUDIO_IN_FROM_DMIC）

V3.0.19 起移除的开关

USE_DEREVERB（去混响）与 USE_TRA_DENOISE（传统降噪）在 V3.0.19 的 user_alg_config.mk 中已**不再提供**，两者默认关闭（system/sdk_default_config.h 中默认值为 0），官方暂不支持开启。

注意

  • V3.0.19 起 BNPU 核工程位于 components/bnpu_core_alg_pro，且支持**自动联动构建**：MCU 核工程 makefile 会比对 user_alg_config.mk 与 BNPU 工程宏快照 components/bnpu_core_alg_pro/project_file/config.a（比对工具 utils/parse_user_alg_config_mk.lua），宏不一致或 BNPU 库缺失/陈旧时自动重建 BNPU 核工程，无需再手动先编 BNPU 工程；
  • user_alg_config.mk 中的 *_USE_BNPU_SRAM_SIZE 内存表用于 BNPU 端内存分配，一般无需修改（V3.0.19 已随算法更新调整：AEC 30K、NN 降噪 47K、GCC DOA 23K）。

4. 模型ID定义：

开启算法功能需使用不同的前端算法模型，各个算法模型对应ID如下表：

模型ID 模型类型 V3.0.19 随包模型
60003 NN深度降噪模型 [60003]ANS1-061.bin

说明

  • V3.0.19 默认 ASR 模型升级为 PRO5 V02142（语言模型 lm_chinese_CI1306_V02142.dat、声学模型 G3-FS-CH-S-V02142.fefixbin458）；NN 降噪模型替换为 ANS1-061；
  • V3.0.19 起 DOA 模型（原 60004 nn_dual_mic_doa_v0003.bin）不再随包提供：三个模板工程的 firmware/dnn 已删除该模型，NN DOA 暂不支持，双麦声源定位请使用 GCC DOA（USE_GCC_DOA，无需算法模型）；
  • external\model 目录在 V3.0.19 中精简为仅保留 NN 降噪模型（external\model\nn_denoise\[60003]ANS1-061.bin）。

5. SDK开发包下载:

5.1 注册并登录AI开发平台：https://aiplatform.chipintelli.com

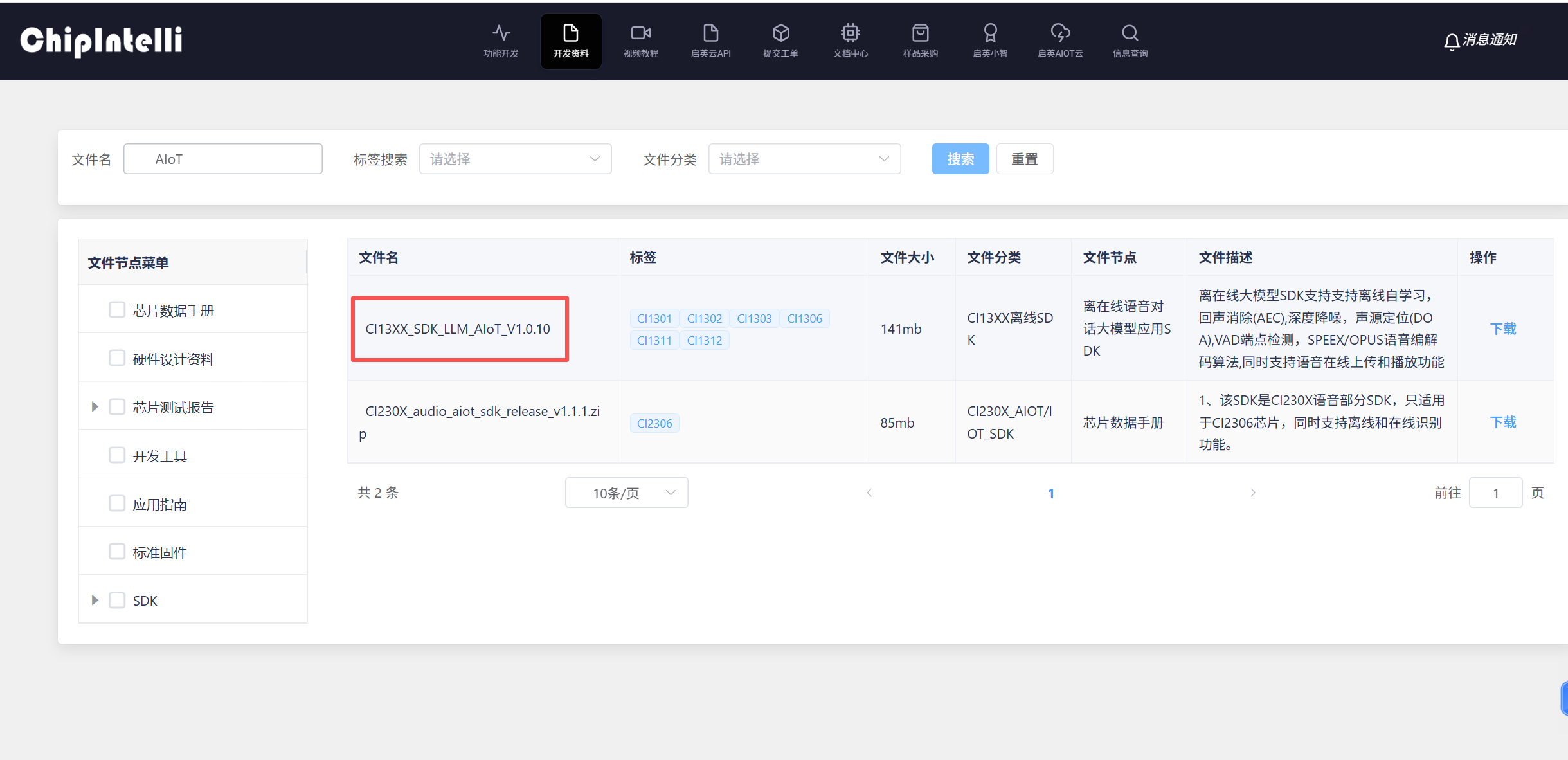

5.2 获取离在线大模型SDK CI13XX_SDK_LLM_AIOT_VXX的软件开发包：https://aiplatform.chipintelli.com/attachment， (若有新版本，请使用最新版本的SDK),如下图： SDK下载

6. WiFi/4G芯片和启英语音芯片对接离在线方案:

6.1 上传和播放音频参数+交互协议+指令说明： 请采参考离在线大模型对话SDK对接协议说明文档☞启英泰伦离在线大模型对话SDK对接参数及协议说明

6.2 方案对接说明： 离在线大模型对话SDK前端方案说明文档☞启英泰伦离在线大模型对话对接方案说明
