flash分区表
固件和分区¶
-
本文对固件、分区格式、分区表、固件内容等进行详细说明。
-
先解释几个名词：
- 固件：PC串口打包升级工具（PACK_UPDATE_TOOL.exe），将多个bin文件打包生成Firmware_V2.0.0.bin文件，该bin文件可被烧录到FLASH中，最终被引导程序和应用程序读取使用。
- 分区：多个bin文件位于固件中的区域名为xxx分区。用户可自定义的分区有User、ASR、DNN、Voice、UserFile、NV data分区，其他为固定分区。
- 固件版本：为了兼顾不同的应用场景，有多种不同格式的固件，例如FW_V1、FW_V2、FW_V3这3种，将来可能会增加版本。
- 分区格式：说明每个分区是什么，以及多个分区在固件中的排列顺序。
- 分区表：包含固件各个组成部分的地址、大小、版本号等。
- 引导程序：芯片上电后，先读取FLASH首地址存放发引导程序并跳转运行，再去指定地址读取分区表，解析分区表得到应用程序地址等信息，再将应用程序拷贝到SRAM运行。以下简称bootloader。
-
应用程序：编译软件生成的user_code.bin文件。
-
各分区分别存放的内容分别为：
| 分区名 | 存放内容 |
|---|---|
| User分区 | 存放编译软件生成的，应用程序user_code.bin |
| ASR分区 | 存放语音识别需要的，语言模型文件集合asr.bin |
| DNN分区 | 存放语音识别需要的，声学模型文件集合dnn.bin |
| Voice分区 | 存放语音识别播放提示音需要的，音频文件集合voice.bin |
| UserFile分区 | 存放命令词信息表等文件集合user_file.bin |
| NV data分区 | 存放用户自定义数据，由应用程序初始化和增删改 |
注意
- 打包固件时，只会把NV data的起始地址和预留大小写入分区表，并不包含NV data的内容，其他分区有内容。升级固件时，可选是否擦除NV data的数据。
1、固件（Firmware）¶
-
固件的生成请参考文档《快速入门.md》。
-
固件通常命名为Firmware_V2.0.0.bin，Firmware为软件名称，V2.0.0为软件版本。
-
可在打包固件时自定义软件名称、软件版本，生成固件时会保存到分区表中。
2、引导程序（Bootloader）¶
-
PC串口打包升级工具（PACK_UPDATE_TOOL.exe）内集成了各个系列芯片的引导程序，即bootloader.bin，打包固件时，会自动把bootloader.bin填充到固件的0地址。
-
每个系列都有1个单独的bootloader.bin，一般同1个系列的所有芯片型号共用1个bootloader.bin。
-
为兼顾不同固件版本，同1个系列也会使用不同bootloader.bin，由升级工具配置选择。
3、固件版本¶
-
现目前支持3种固件版本：FW_V1、FW_V2、FW_V3。可通过PC串口打包升级工具（PACK_UPDATE_TOOL.exe）配置文件选配，打包哪种版本的固件。
-
FW_V1：对应ota V2 方案，使用具备ota 功能的bootloader_a.bin（定义为BOOTloaderA） ，user code分区无备份，wifi ota 时下载BOOTloaderA 到sram 进行升级，wifi管理每个分区的升级逻辑。
- FW_V2：无ota 功能的通用方案；bootloader_b.bin只做引导【定义为BOOTloaderB】，无其他功能；固件分区无备份。
-
FW_V3：对应ota V3 方案，使用只做引导的的BOOTloaderB ，user code分区有备份，wifi ota时，wifi主要透传和管理版本，ota v3方案的代码进行ota升级
-
即FW_V3和FW_V1分区格式一样，只是使用不同的bootloader.bin
- FW_V1和FW_V2，不仅分区格式不同，还使用不同的bootloader.bin
4、分区格式¶
-
虽然固件版本有3种，但最根本的分区格式只有2种，分区格式1和分区格式2。
-

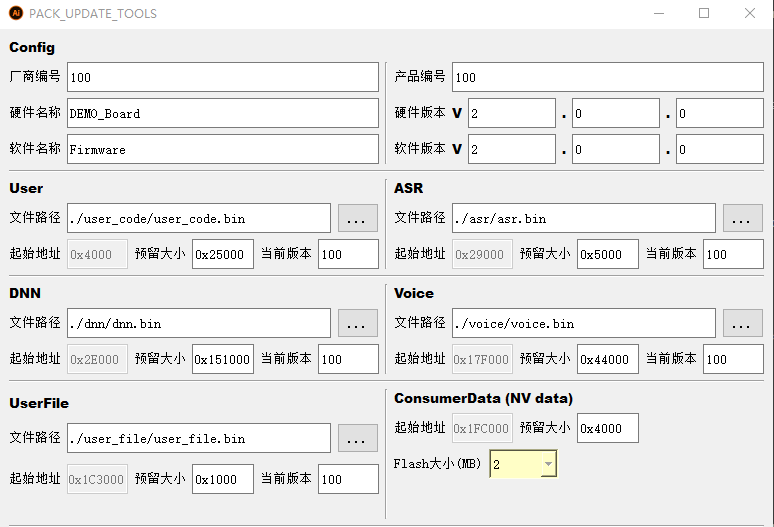

PC串口打包升级工具（PACK_UPDATE_TOOL.exe）的打包界面，可供用户选择打包的文件，配置各分区预留大小等信息，打包固件时会将信息写到分区表中：
图1 分区配置
4.1、分区格式1¶
-
FW_V1和FW_V3版本固件，使用分区格式1排列，下图绿色标注是区别于分区格式2的部分：
-
按分区格式1打包固件时，会生成2份同样的分区表，2份同样的User分区，其他分区各1份。
-
用户可通过ota程序修改其中1个User分区的内容，实现更多场景的应用。

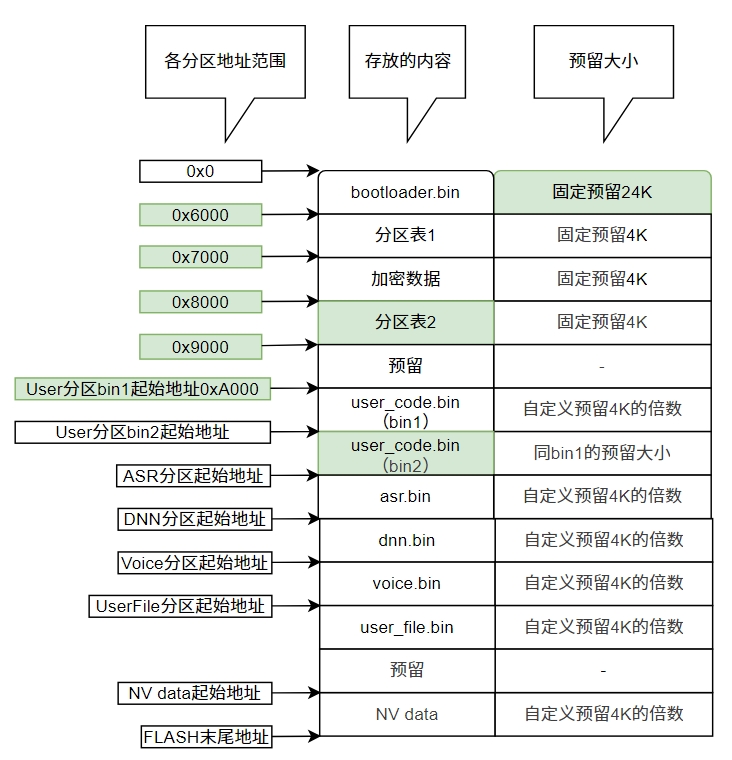

图2 分区格式1
4.2、分区格式2¶

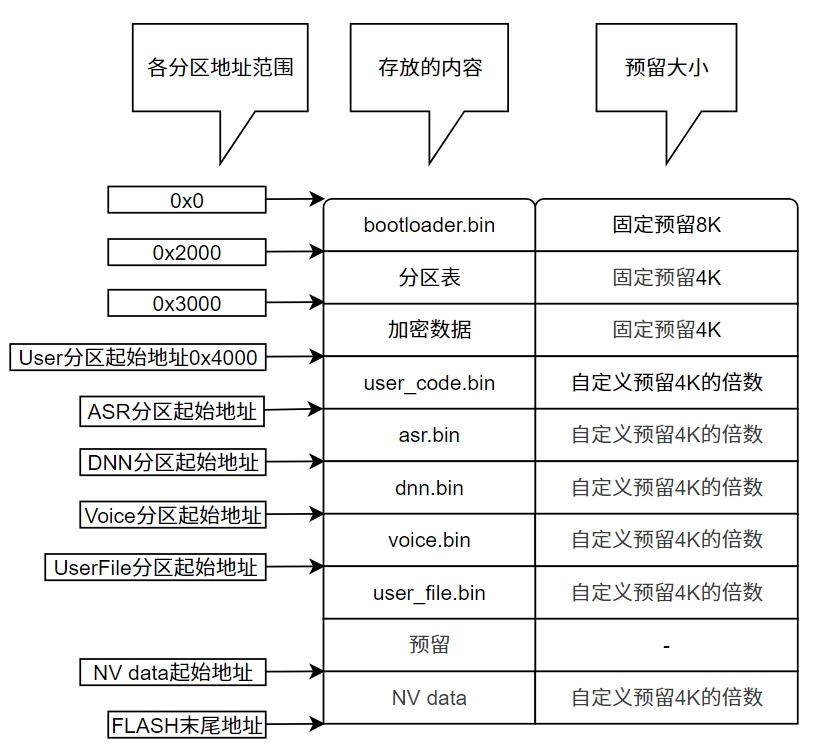

- FW_V2版本固件，按照分区格式2排列，也是最常用的，所有分区都只有1份：
图3 分区格式2
5、分区表¶
-
分区表的内容用于指示硬件名称、软件名称、各分区的起始地址、实际大小、版本号等。
-
应用程序需要的固件数据，都必须通过分区表来查找，下图描述分区表每个字段的含义：

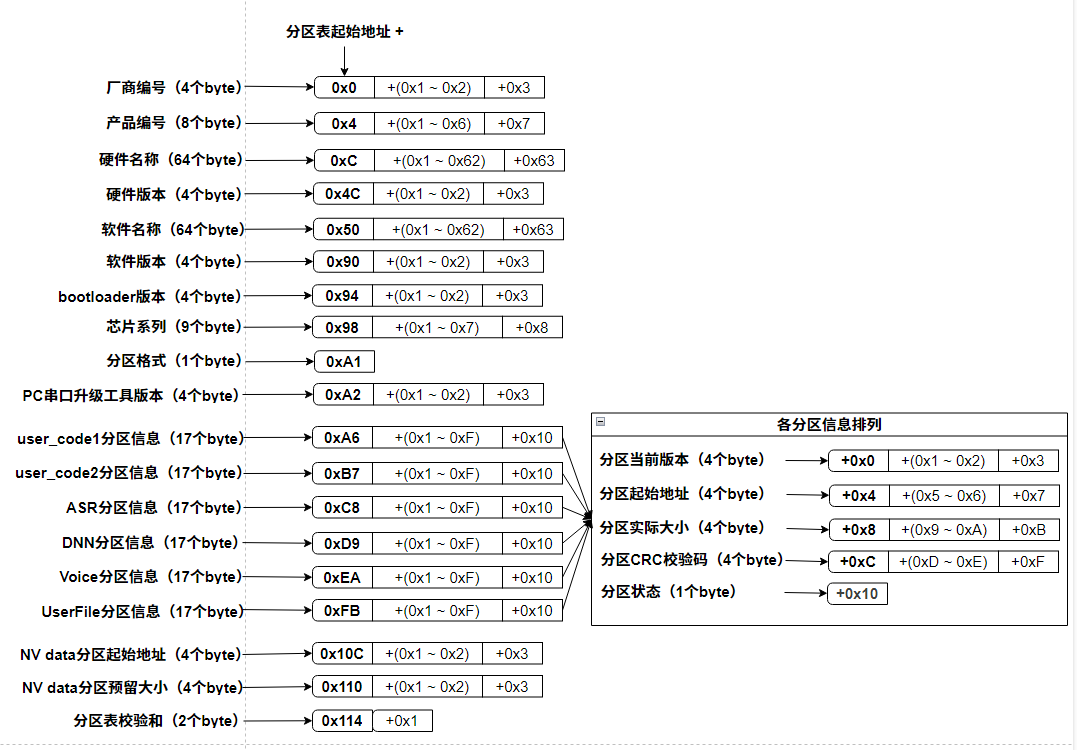

图4 分区表格式
- 例如分区表的起始地址为0x2000，参照上图各信息地址，解析下图的分区表信息为：

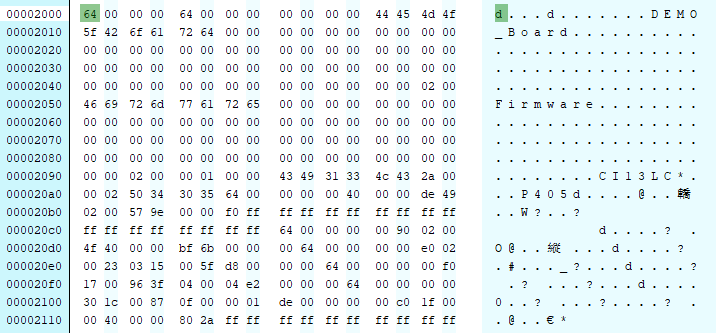

图5 分区表示例图
| 分区表信息字段 | 查找的地址 | 解析的内容 |
|---|---|---|
| 厂商编号 | 0x2000 + 0x0 | 0x64（100） |
| 产品编号 | 0x2000 + 0x4 | 0x64（100） |
| 硬件名称 | 0x2000 + 0xC | DEMO_Board |
| 硬件版本 | 0x2000 + 0x4C | 0x20000（V2.0.0） |
| 软件名称 | 0x2000 + 0x50 | Firmware |
| 软件版本 | 0x2000 + 0x90 | 0x20000（V2.0.0） |
| bootloader版本 | 0x2000 + 0x94 | 0x100 （V0.1.0） |
| 芯片系列 | 0x2000 + 0x98 | CI13LC*（CI13LC系列） |
| 分区格式 | 0x2000 + 0xA1 | 0x2（分区格式2） |
| PC串口升级工具版本 | 0x2000 + 0xA2 | P405（PC串口升级工具V4.0.5版本打包的固件） |
| user_codec1分区当前版本 | 0x2000 + 0xA6 | 0x64（100） |
| user_codec1分区起始地址 | 0x2000 + 0xAA | 0x4000 |
| user_codec1分区实际大小 | 0x2000 + 0xAE | 0x249de |
| user_codec1分区CRC校验码 | 0x2000 + 0xB2 | 0x9e57 |
| user_codec1分区状态 | 0x2000 + 0xB6 | 0xf0 |
| 其他分区当前版本、CRC校验码、状态 | - | 可参考user_codec1解析 |
| user_codec2分区起始地址 | 0x2000 + 0xBB | 0xffffffff（分区格式2无该分区） |
| user_codec2分区实际大小 | 0x2000 + 0xBF | 0xffffffff（分区格式2无该分区） |
| ASR分区起始地址 | 0x2000 + 0xCC | 0x29000 |
| ASR分区实际大小 | 0x2000 + 0xD0 | 0x404f |
| DNN分区起始地址 | 0x2000 + 0xDD | 0x2e000 |
| DNN分区实际大小 | 0x2000 + 0xE1 | 0x150323 |
| Voice分区起始地址 | 0x2000 + 0xEE | 0x17f000 |
| Voice分区实际大小 | 0x2000 + 0xF2 | 0x43f96 |
| UserFile分区起始地址 | 0x2000 + 0xFF | 0x1c3000 |
| UserFile分区实际大小 | 0x2000 + 0x103 | 0xf87 |
| NV data分区起始地址 | 0x2000 + 0x10C | 0x1fc000 |
| NV data分区预留大小 | 0x2000 + 0x110 | 0x4000 |
| 分区表校验和 | 0x2000 + 0x114 | 0x2a80 |
-
分区表地址为0x6000和0x8000时，可参考上述方法解析分区表内容
-
也能通过代码读取分区表的内容，可以3个地址的分区表都读一遍，根据校验和确定固件版本：
#include "flash_rw_process.h"
#include "ci_flash_data_info.h"
//计算分区表校验和的函数
extern uint16_t get_partition_list_checksum(partition_table_t *file_config);
#define FILECONFIG_START_ADDR1 (0x2000) //分区表1起始地址
#define FILECONFIG_START_ADDR2 (0x6000) //分区表2起始地址
#define FILECONFIG_START_ADDR3 (0x8000) //分区表3起始地址
partition_table_t partition_table = {0};
void read_partition_table()
{
//读取分区表1内容，并计算校验和是否相等
post_read_flash((char *)&partition_table,FILECONFIG_START_ADDR1,sizeof(partition_table_t));
if (partition_table.patitiontablechecksum != get_partition_list_checksum(&partition_table))
{
//分区表1校验和错误，再读分区表2内容，并计算校验和是否相等
post_read_flash((char *)&partition_table,FILECONFIG_START_ADDR2,sizeof(partition_table_t));
if (partition_table.patitiontablechecksum != get_partition_list_checksum(&partition_table))
{
//分区表2校验和错误，再读分区表3内容，并计算校验和是否相等
post_read_flash((char *)&partition_table,FILECONFIG_START_ADDR3,sizeof(partition_table_t));
if (partition_table.patitiontablechecksum != get_partition_list_checksum(&partition_table))
{
//分区表3校验和错误
}
else
{
//分区表3校验和正确
}
}
else
{
//分区表2校验和正确
}
}
else
{
//分区表1校验和正确
}
}
6、ASR分区文件排列格式¶
-
每个分区，都可以由多个文件组成，文件名用标签”[ID]”区分开。用户可以通过分区表得到各分区首地址，再解析分区首地址的文件信息头内容（文件信息头包含文件数量、各文件偏移地址和大小），去指定地址访问文件内容。
-
ASR分区的asr.bin，可由多个文件合成，例如下图2个.dat文件合成asr.bin：

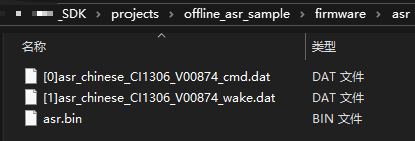

图9 合成asr.bin

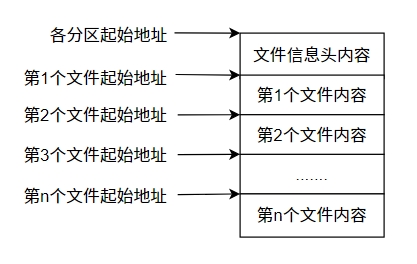

- asr.bin的在固件中的文件排列格式如下：
图12 合成asr.bin
- 文件信息头各字段排列顺序如下：

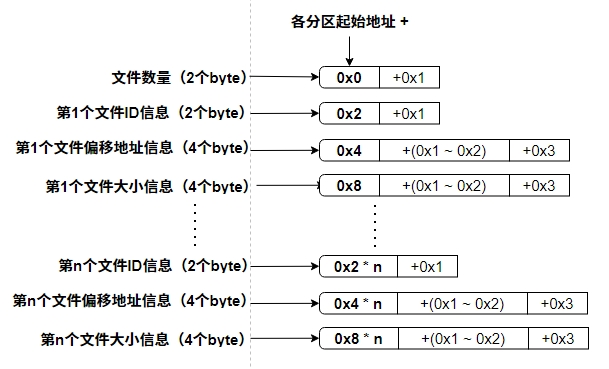

图8 各分区文件头排列
：
- 例如ASR分区起始地址为0x29000，首地址的一部分内容为文件信息头，文件内容排在文件信息头后面：

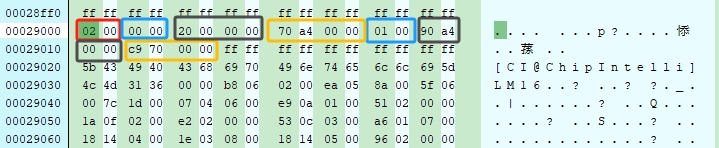

图10 ASR分区内容
| 文件头信息字段 | 查找的地址 | 解析的内容 |
|---|---|---|
| file_number文件数量 | 0x29000 + 0x0 （上图红色框） | 0x01（只有1个文件） |
| file_id第1个文件ID | 0x29000 + 0x2 （上图第1个蓝色框） | 0x0（第1个文件ID为0） |
| file_addr第1个文件偏移地址 | 0x29000 + 0x4 （上图第1个黑色框） | 0x20（第1个文件偏移地址为0x29000+0x20） |
| file_size第1个文件大小 | 0x29000 + 0x8 （上图第1个黄色框） | 0xA470 |
| file_id第2个文件ID | 0x29000 + 0xC （上图第2个蓝色框） | 0x0（第1个文件ID为1） |
| file_addr第2个文件偏移地址 | 0x29000 + 0xE （上图第2个黑色框） | 0x20（第1个文件偏移地址为0x29000+0xA490） |
| file_size第2个文件大小 | 0x29000 + 0x12 （上图第2个黄色框） | 0x70C9 |
- 代码中定义了文件信息头的结构体如下：
//位于#include "ci_flash_data_info.h"中
typedef struct
{
uint16_t file_id; //文件ID
uint32_t file_addr; //文件偏移地址
uint32_t file_size; //文件大小
}file_header_t;
typedef struct
{
uint16_t file_number; //文件数量
file_header_t file_header[1]; //单个文件头信息
}file_table_t; //此结构当作变长数组用
7、DNN分区文件排列格式¶

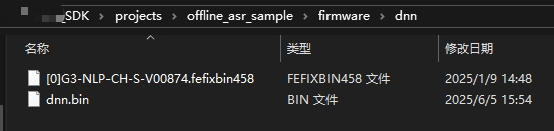

- DNN分区文件dnn.bin，可由多个文件合成，例如将ID为[0]的文件合成dnn.bin：
图11 合成dnn.bin
- DNN分区文件排列格式同ASR分区，可参考ASR分区的示例解析DNN分区文件
8、UserFile分区文件排列格式¶
- UserFile分区的user_file.bin，可由多个文件合成，例如下图1个“[60000]{智能管家}V2.xslx”文件合成user_file.bin（其他bin为表格转换的中间文件）：

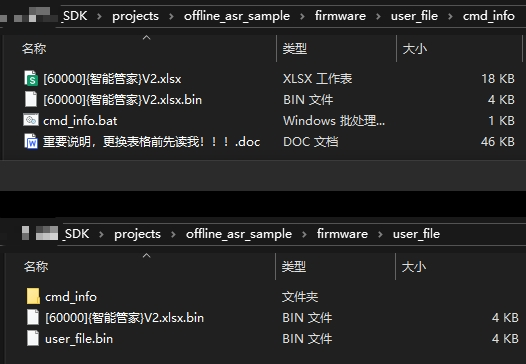

图6 合成user_file.bin
- UserFile分区文件排列格式同ASR分区，可参考ASR分区的示例解析UserFile分区文件
9、Voice分区文件排列格式¶
- Voice分区的voice.bin，可由多个文件合成，例如下图10个音频文件合成voice.bin：

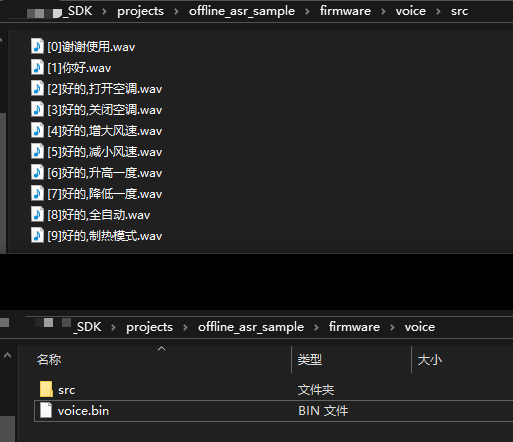

图14 合成voice.bin
- Voice分区文件排列格式同ASR分区，可参考ASR分区的示例解析Voice分区文件
10、读各分区文件示例代码¶
- 下面示例代码，先读取UserFile分区第1个文件的内容：
#include "flash_manage_outside_port.h"
#include "ci_flash_data_info.h"
#define COMMAND_INFO_FILE_TEST_ID 60000 //要读取UserFile分区的文件ID为60000
partition_table_t partition_table = {0}; //分区表结构体
void read_user_file()
{
//假定参考【5、分区表】章节的示例代码，已得到分区表的内容
read_partition_table();
uint32_t user_file_addr = 0;
uint32_t user_file_size = 0;
uint32_t file_addr;
//根据分区表的UserFile分区起始地址，得到ID为60000的文件偏移地址、文件大小
if (get_file_addr(partition_table.user_file_offset, COMMAND_INFO_FILE_TEST_ID, &file_addr, &user_file_size))
{
//得到ID为60000的文件在FLASH中的偏移地址
user_file_addr = partition_table.user_file_offset + file_addr;
uint8_t * userfile_buff = pvPortMalloc(user_file_addr);
//传入ID为60000的文件在FLASH中的偏移地址、文件大小，读取文件内容
post_read_flash((char *)userfile_buff,user_file_addr,user_file_size);
}
}
- 或者使用包好的接口，读取各分区文件的地址和大小，再读取文件内容：
//位于#include "ci_flash_data_info.h"中
uint32_t get_userfile_addr(uint16_t file_id, uint32_t *p_file_addr, uint32_t *p_file_size)
uint32_t get_dnn_addr_by_id(uint16_t dnn_file_id, uint32_t *p_dnn_addr, uint32_t *p_dnn_size)
uint32_t get_asr_addr_by_id(int asr_id, uint32_t *p_asr_addr, uint32_t *p_asr_size)
uint32_t get_voice_addr_by_id(uint16_t * voice_id_buffer, uint32_t * voice_addr_buffer, uint32_t voice_num)
//此类接口的示例，请参考SDK，相互需要关联使用。
