SDK 快速开发¶
1. 概述¶
本文为CI13XX系列芯片离线语音软件开发包（CI13XX_SDK_ASR_Offline_Vx.x.x）的快速开发指南，旨在方便开发者基于该SDK快速熟悉开发调试步骤。SDK下载地址为 ☞SDK下载链接。
2. 用户指南¶
2.1. 软件开发环境介绍¶
2.1.1. 启英泰伦集成开发环境¶
开发者参照☞《IDE 搭建与使用》完成启英泰伦集成开发环境的搭建，即可在搭建好的集成开发环境上使用 离线语音识别SDK 。
2.1.2. CI13XX 系列离线语音识别SDK¶
示例工程、技术文档及配套工具包均包含在SDK中。请访问 ☞启英泰伦语音 AI 平台 下载最新版SDK。在SDK中包含有打包升级工具（PACK_UPDATE_TOOL.exe），该软件工具用于 CI13XX 系列芯片的打包固件、固件升级和打印调试等，操作步骤请参考本文第4章（固件升级）。
2.2. 硬件开发板介绍¶
下面以 CI1303开发板 为例介绍硬件，该开发板可以到 ☞样品购买 链接中购买。其余开发板的使用详见开发板使用指南。
| 开发板套件 | 支持芯片 | 购买链接 | 使用指南 |
|---|---|---|---|
| CI1312开发板套件 | CI1312、CI1311 | 补充中… | 补充中… |
| CI1306开发板套件 | CI1306 | ☞样品购买 | ☞开发板使用指南 |
| CI1303开发板套件 | CI1303、CI1302、CI1301 | ☞样品购买 | ☞开发板使用指南 |
| CI1302开发板套件 | CI1302、CI1301 | ☞样品购买 | ☞开发板使用指南 |

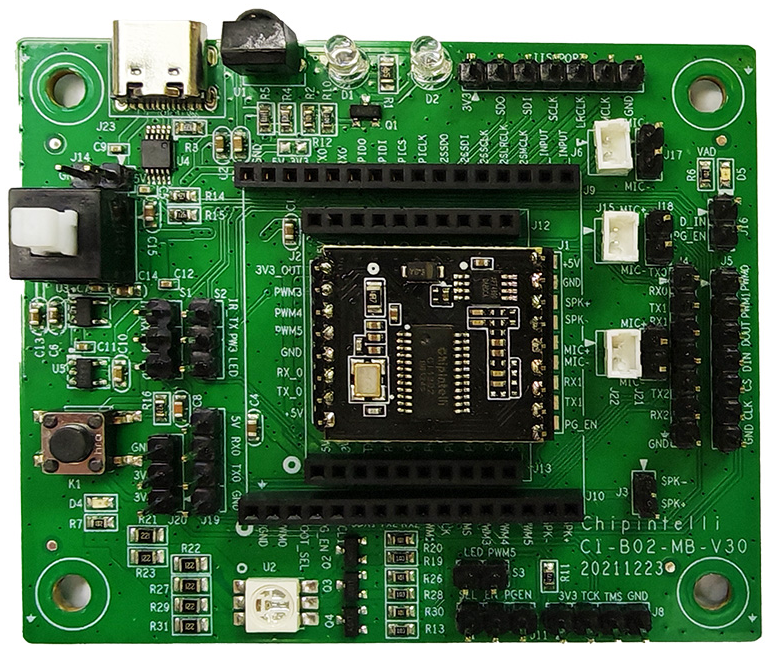

2.2.1. 开发板实物图¶
CI1303开发板：CI-D03GS02S模块x1 + CI-B02-MB底板x1（芯片型号：CI1303）。
2.2.2. 开发板主要接口介绍¶
- CI1303开发板主要接口图如下图所示。
- 1：USB Type-C接口 —— 提供 5 V 供电，并支持固件升级和打印调试；
- 2：USB Type-C 5 V 供电按钮开关；
- 3：UART0 TX / RX 排针 —— 用于固件升级和打印调试；（需要使用☞UART串口调试工具）
- 4：麦克风底座；
- 5：喇叭底座；
3. 应用程序¶
目前针对开发CI13XX系列芯片的应用程序，我司已提供一套离线语音识别SDK（CI13XX_SDK_ASR_Offline_Vx.x.x）用于代码开发相关操作，下面将对该SDK进行介绍。
3.1. SDK整体架构介绍¶
| 文件名 / 目录 | 作用 |
|---|---|
| components | 组件：播放器、ASR 识别、按键、传感器、FreeRTOS 等 |
| driver | CI13XX 系列芯片底层驱动、板级支持配置 |
| libs | 预编译静态/动态库文件 |
| projects | 示例工程 |
| startup | CI13XX 系列芯片启动代码 |
| system | 系统相关代码、中断处理程序、平台配置 |
| tools | 工具：images 合成、固件打包升级工具等 |
3.2. CI13XX_SDK_ASR_Offline_Vx.x.x示例工程介绍¶
为便于快速上手，CI13XX_SDK_ASR_Offline_Vx.x.x已内置示例工程。通过编译、运行这些示例，开发者可迅速了解 SDK 的架构与使用方法。
示例工程路径：CI13XX_SDK_ASR_Offline_Vx.x.x\projects\
| 工程文件 | 作用 |
|---|---|
| offline_asr_pro_sample | 离线语音识别 Pro 版示例工程 |
3.3. SDK新文件添加与配置¶
说明
CI13XX系列芯片的SDK中，如果用户增加了新的源代码文件，以“offline_asr_pro_sample”工程为例，则必须找到工程文件SDK\projects\offline_asr_pro_sample\project_file\source_file.prj，参照下列示例添加文件到工程编译。
3.3.1. 添加.h头文件¶
- 找到//header file path.注释所在位置，参照示例填写.h头文件所在相对路径
//header file path.
include-path: driver/ci130x_chip_driver/inc
include-path: driver/boards
3.3.2. 添加.c源文件¶
- 找到//source files.注释所在位置，参照示例填写.c源文件所在相对路径
//source files.
source-file: driver/ci130x_chip_driver/src/ci130x_core_eclic.c
source-file: driver/ci130x_chip_driver/src/ci130x_core_timer.c
3.3.3. 添加.a库文件¶
- 参照示例填写.a库文件所在相对路径
library-file: libs/libnewlib_port.a
library-file: libs/libasr.a
4. 固件升级¶
4.1 .bin文件说明¶
CI13XX 应用固件由 5 个 bin文件组成：
| Image 文件 | 功能说明 |
|---|---|
asr.bin |
语言模型 |
dnn.bin |
声学模型 |
user_code.bin |
应用程序，由SDK编译生成 |
user_file.bin |
开发者定义的命令词列表以及其他的bin文件 |
voice.bin |
播报音 |
4.2 .bin文件生成脚本¶
- 路径：
CI13XX_SDK_ASR_Offline_Vx.x.x\projects\offline_asr_pro_sample\firmware\ - 脚本：
合成分区bin文件.bat - 功能：执行脚本后，系统将在
firmware\\asr、dnn、user_file、voice子目录中自动生成asr.bin、dnn.bin、user_file.bin、voice.bin四个分区文件。
4.3 固件打包升级流程¶
下面将以 offline_asr_pro_sample 工程为例，介绍如何使用串口升级工具 PACK_UPDATE_TOOL.exe 完成固件升级。
步骤 1：硬件连线¶
开发板提供两种常用固件升级连线方式(方式A或方式B二选一)，硬件连接选择可根据实际环境灵活调整：

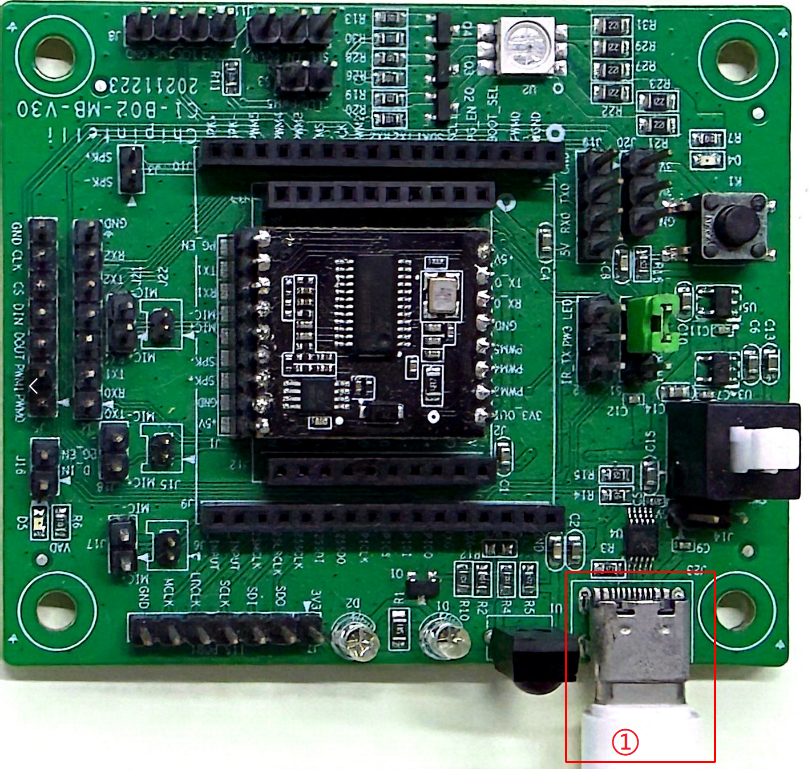

- 方式 A：USB Type-C 直连 —— 利用板载 USB 转串口控制器，单根数据线即可完成供电、串口通讯及固件升级，操作简便；
- 1：USB Type-C 数据线，连接至 PC，参见上图标号 1

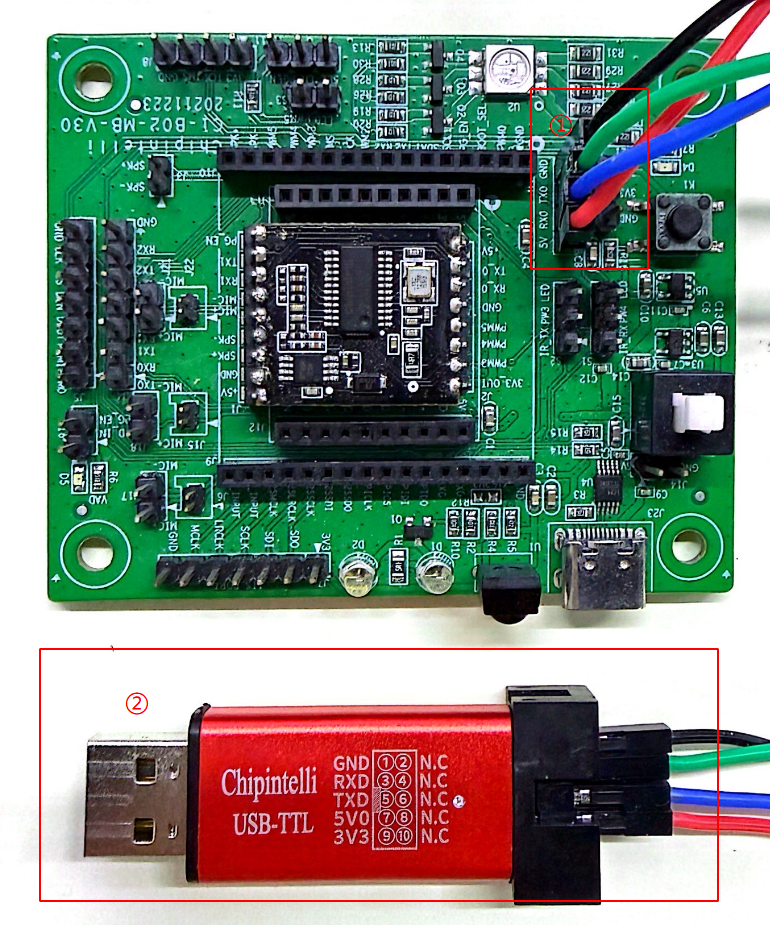

- 方式 B：UART串口调试工具 —— 在无 USB Type-C 数据线时，可使用UART串口调试工具进行供电，以及通过排针连接芯片和UART串口调试工具的 TX/RX 引脚完成固件升级。
- 1：5 V 供电 (VCC/GND)，UART0_TX → 转串口工具 RXD，UART0_RX → 转串口工具 TXD，参见上图标号 1
- 2：UART串口调试工具 —— 通过 USB 口连接至 PC
步骤 2：编译生成 user_code.bin¶
- 参照☞《IDE 搭建与使用》文档完成环境配置并执行编译。
注意

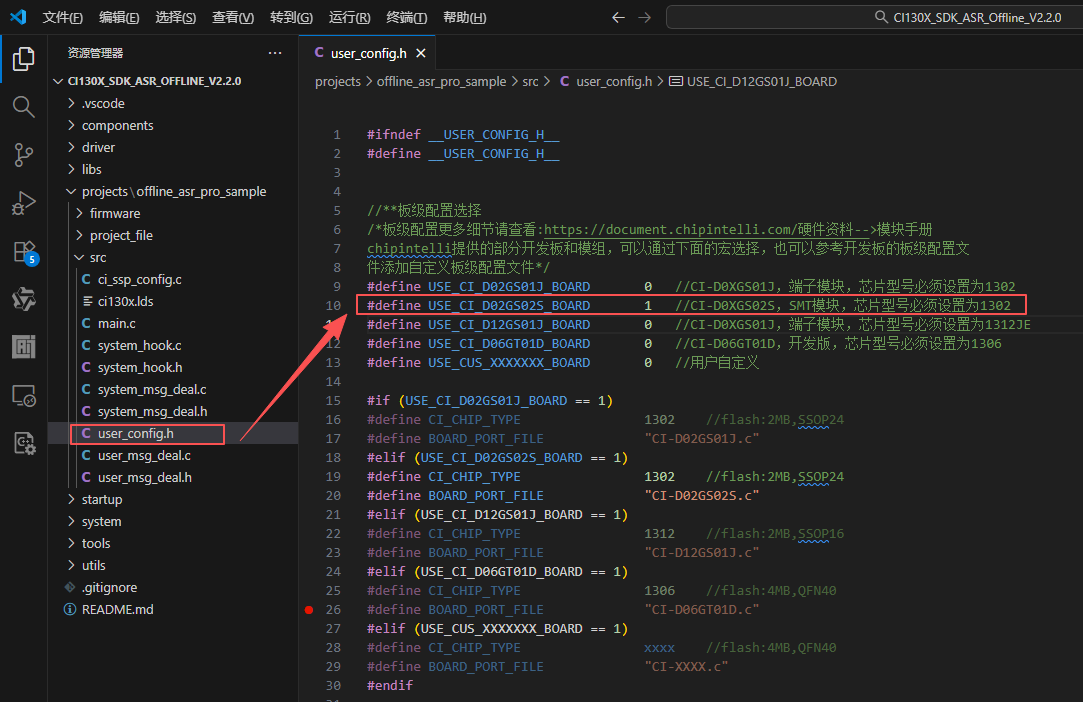

1、首次编译 SDK 代码前，请根据目标硬件，在板级配置文件中选定对应的开发板或模块。具体操作请参阅☞板级配置说明。
2、SDK代码中需将对应所使用开发板的板级配置为“1”，其余配置为“0”，如下图：

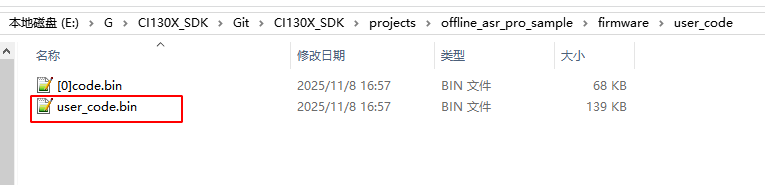

- 编译完成后，在
projects\offline_asr_pro_sample\firmware\user_code目录下生成user_code.bin（见图 4-3）。
步骤 3：生成其余四个 bin 文件¶
以下提供两种生成方式（选其一即可）：

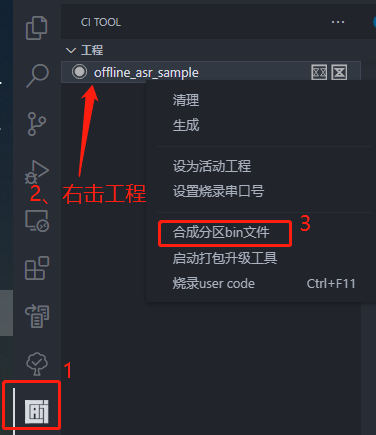

方式 1：在 VS Code 中直接生成
- 在 VS Code 中运行
合成分区bin文件.bat（见图 4-4）。

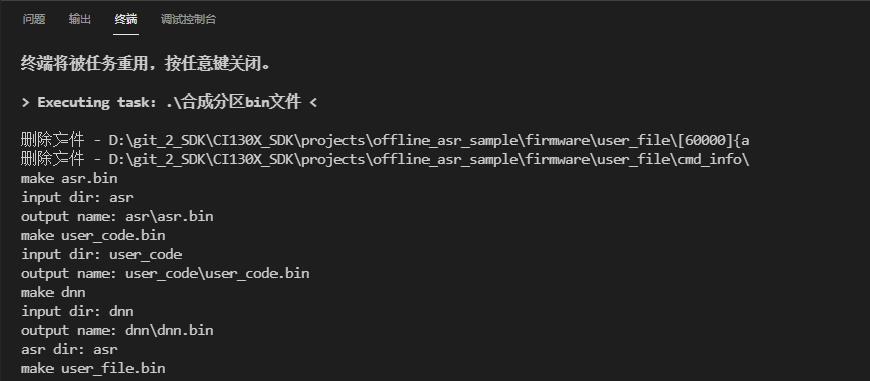

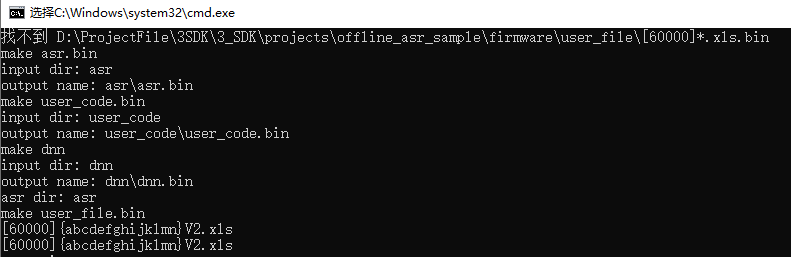

- 在VS Code 终端中显示的运行结果如图 4-5 所示。
方式 2：双击脚本文件

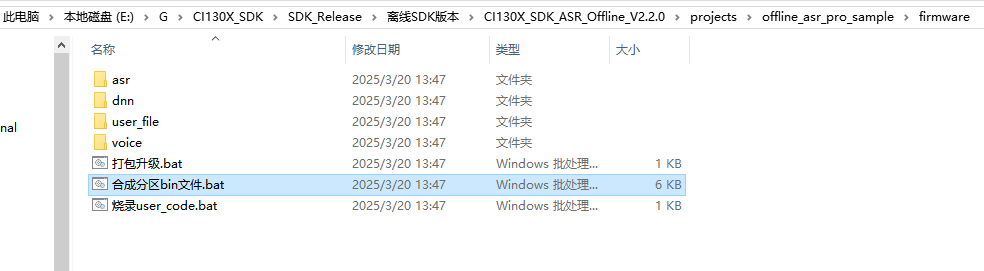

- 进入
projects\offline_asr_pro_sample\firmware目录（图 4-6）。
- 双击
合成分区bin文件.bat，脚本开始运行后将会出现如图4-7所示的界面，脚本执行完毕后将在asr、dnn、user_file、voice子目录中自动生成对应的 bin 文件。
注意
处理完成后cmd.exe自动退出，如果没有自动退出，生成.bin文件失败，请检查asr、dnn、user_file、voice下文件或文件名是否正确；
步骤 4：合并五个 bin 文件¶
启动 PACK_UPDATE_TOOL.exe 软件，推荐两种方式（任选其一即可）：

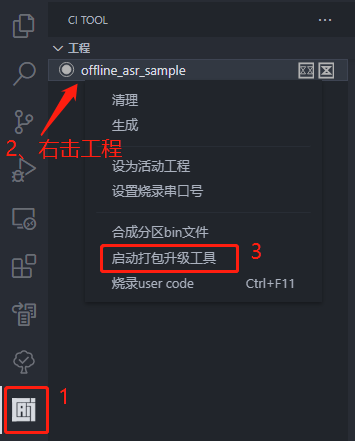

方式 1：在 VS Code 中启动
- 在 VS Code 中启动打包升级工具
PACK_UPDATE_TOOL.exe（见图 4-8）。
方式 2：双击批处理脚本
- 进入
projects\offline_asr_pro_sample\firmware目录，如图4-6所示。 - 双击
打包升级.bat，脚本将自动调用PACK_UPDATE_TOOL.exe。

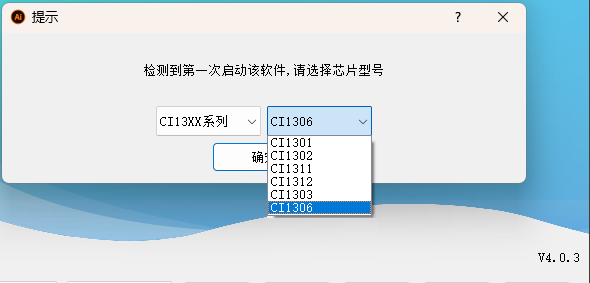

首次启动 PACK_UPDATE_TOOL.exe 时，会弹出芯片系列选择框（图 4-10）。请选择 “CI13XX 系列” “CI1303”芯片后继续。

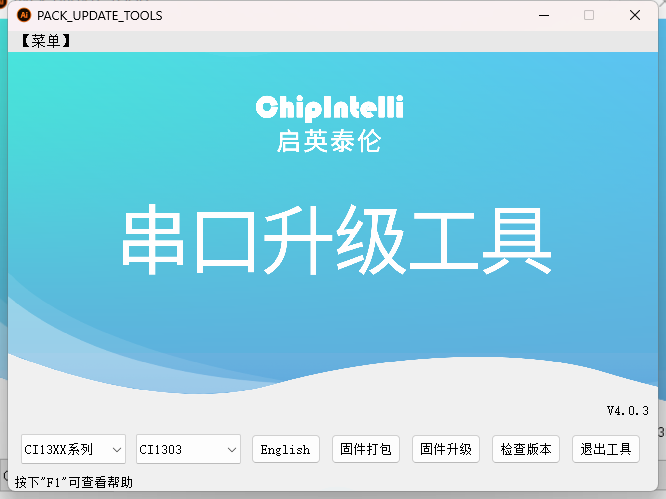

串口升级工具主界面介绍： - CI13XX 系列芯片 —— 当前是CI13XX系列芯片使用模式 - CI1303 —— 当前选择的芯片型号是CI1303 - English —— 切换界面语言（中 / 英） - 固件打包 —— 进入固件打包界面 - 固件升级 —— 进入固件升级界面 - F1 —— 打开帮助文档

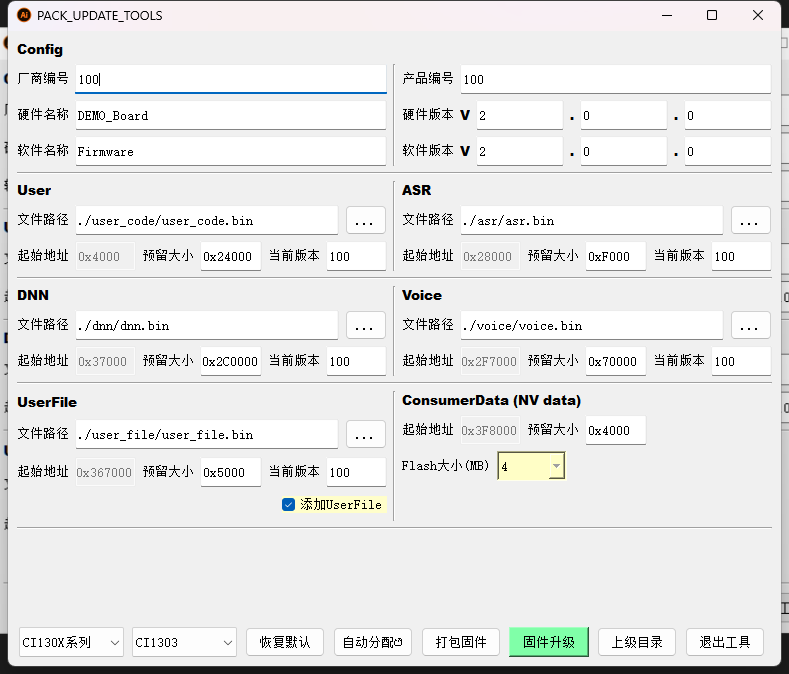

点击串口升级工具主界面的（固件打包）按钮，界面如下图4-12所示：
根据各 bin 文件实际大小检查并调整五个分区的“预留大小”。示例：
- user_code.bin 如果实际大小 0x232A3 字节，原预留 0x23000，应改为 ≥ 0x24000
- voice.bin 如果实际大小 0xD80B9 字节，原预留 0xF0000，应下调至接近且不小于实际值，例如 0xD9000，以避免浪费 Flash 空间。
注意： 预留大小必须以 0x1000 为步进。

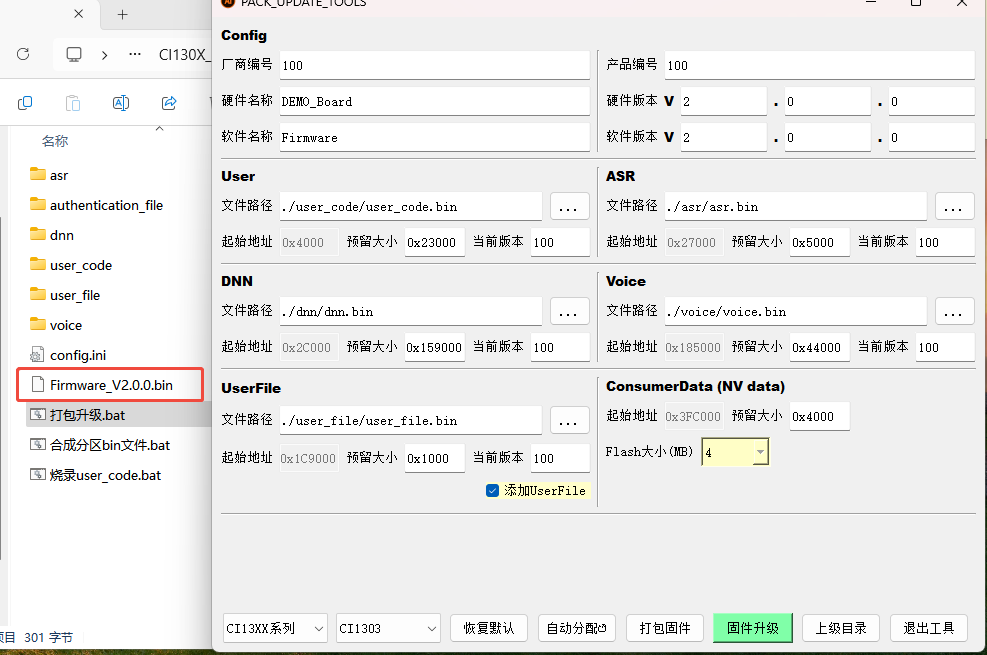

单击“打包固件”按钮后，系统会弹出“固件已生成”提示框。点击“确定”后，固件便生成完毕，并保存在 projects\\offline_asr_pro_sample\\firmware 目录下，文件名由软件名称与版本号自动拼接，例如 Firmware_V200.bin（图 4-13）。
步骤 5：升级固件¶
升级前，请先确认以下事项：
-
确认硬件连线正确（参见步骤 1）；
-
确认 USB Type-C 数据线或UART串口调试工具已连接至 PC，且 PC 已识别对应 COM 端口；
-
确认固件成功生成；
-
确认麦克风和喇叭已正确连接至开发板。

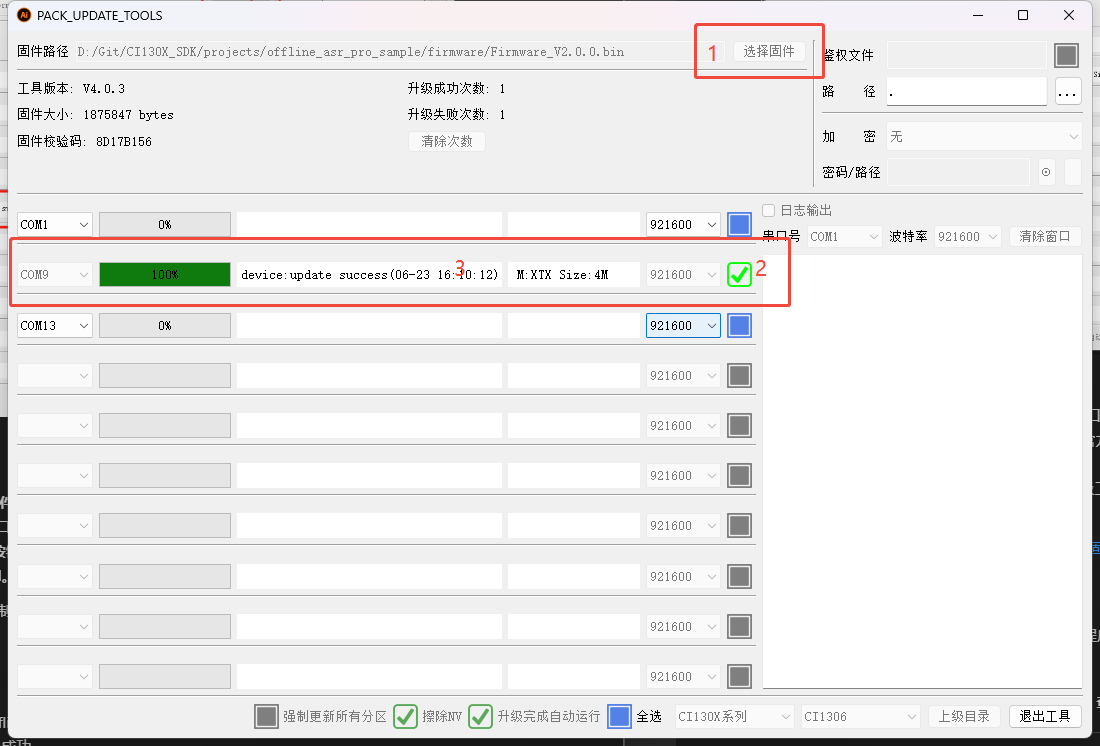

点击图4-10或图4-11界面的固件升级按钮，界面如下图4-14所示：
- 选择步骤 4 生成的固件文件，或启英泰伦官方提供的固件；
- 选择正确的 COM 端口；
- 复位开发板（“按供电按钮开关断电重启”或“有带复位按键的开发板型号可按复位键”，图2-3所示），升级工具将自动开始升级；完成后状态栏提示
Update successful。
提示： 更多固件制作信息请参阅 ☞《命令词和固件制作指南》，或在图4-10起始页按 F1 查看帮助。
步骤 6：验证固件¶
固件升级完成后，请给开发板重新上电或按复位键。offline_asr_pro_sample 工程启动后将播放启动提示音。提示音结束后，说唤醒词“智能管家”应得到响应并播报“你好”，即表示升级成功。若想更换命令词/播报音，请参考☞语音固件开发指南
提示：若未听到语音播报，请参阅第 5 章“调试”排查原因。
5. SDK调试¶
SDK 内置基于 Log 的调试机制，可跟踪代码执行流程及关键数据。
5.1. Log机制¶
开发者可通过串口输出 Log 信息，追踪应用程序运行状态。
5.1.1. Log 输出管脚配置¶
默认情况下，UART0_TX 为 Log 串口的输出引脚。若需改用其他串口，请在 user_config.h 中配置宏 CONFIG_CI_LOG_UART（图 5-1）。
建议仅在工程路径下的 user_config.h 中修改配置，避免直接修改 sdk_default_config.h。
5.1.2. Log 串口工具配置¶

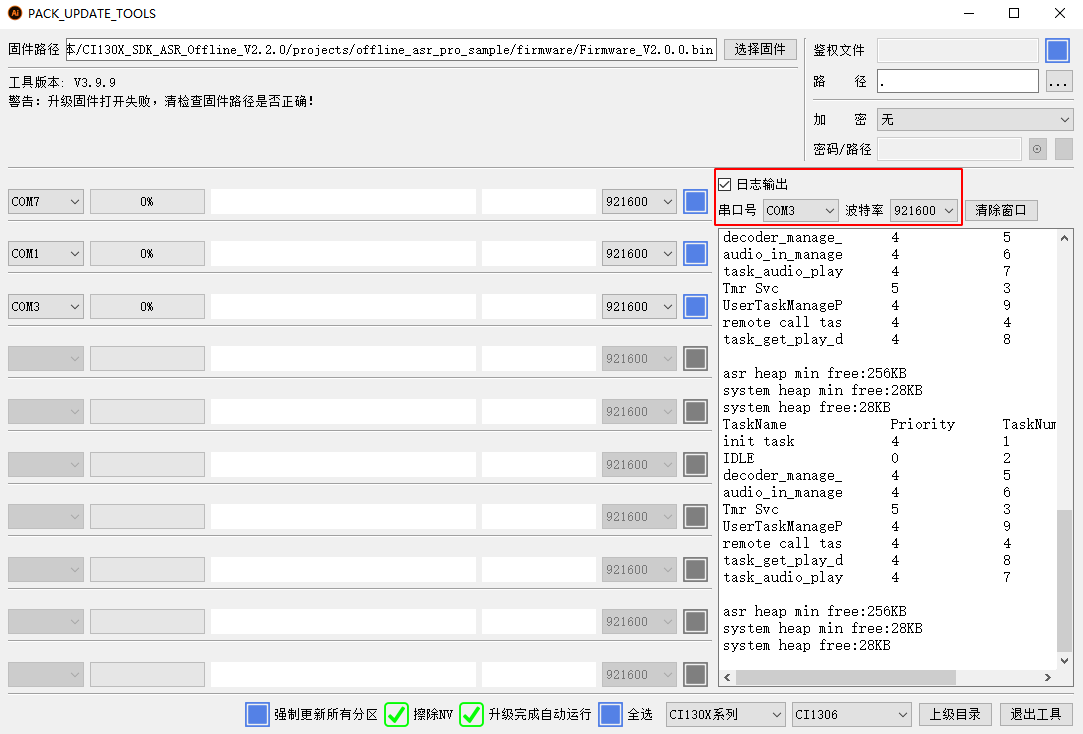

PC 端串口工具配置示例如下。端口号根据系统为UART串口调试工具分配的COM端口进行选择，波特率设置为921600，“日志输出”选项前打勾：
注意： 串口输出包含中文，请使用支持 UTF-8 字体的串口工具。
推荐使用 SecureCRT 等专业串口工具。
5.1.3. Log 打印通用接口¶
通用 Log 打印接口：
mprintf(fmt, args...); // 用法与 printf 相同
5.1.4. Log 打印封装接口¶
为了方便用户调试，SDK封装以下接口：
表5-1 打印API
| Debug API | Funtion |
|---|---|
| ci_logverbose(comlevel, message, args…) | 日志打印–详细 |
| ci_logdebug(comlevel, message, args…) | 日志打印–调试 |
| ci_loginfo(comlevel, message, args…) | 日志打印–信息 |
| ci_logwarn(comlevel, message, args…) | 日志打印–警告 |
| ci_logerr(comlevel, message, args…) | 日志打印–错误 |
| ci_logassert(comlevel, message, args…) | 日志打印–断言 |
调试等级，表示log要打印的级别。定义了7种类别：
表5-2 调试等级
| Debug Level | Usage Scenario |
|---|---|
| #define CI_LOG_VERBOSE | 全部打印 |
| #define CI_LOG_DEBUG | 调试、信息、警告，错误、断言 |
| #define CI_LOG_INFO | 信息、警告，错误、断言 |
| #define CI_LOG_WARN | 警告、错误、断言 |
| #define CI_LOG_ERROR | 错误、断言 |
| #define CI_LOG_ASSERT | 断言 |
| #define CI_LOG_NONE | 不打印 |
注意： 若使用表 5-1 所示封装接口，需在配置中将
CONFIG_CI_LOG_EN设为 1。
5.1.5. Log 打印长度配置¶
#define UART_LOG_BUFF_SIZE 512
默认打印长度 512 字节，可通过宏 UART_LOG_BUFF_SIZE 调整。
6. 结语与支持¶
至此，您已完成 CI13XX 系列 SDK 的环境搭建、固件升级及基本调试流程。后续可根据业务需求，在示例工程基础上进行二次开发，或参考组件源码快速集成更多功能。
