离线命令词自学习使用说明¶
1 内容概述¶
本文档主要对CI14LP系列芯片的离线语音算法SDK中离线命令词自学习工程进行说明。内容包括离线命令词自学习的概念、场景、使用说明以及注意事项。
2 离线命令词自学习基本概念¶
在非联网状态，用户通过语音对话的方式，更改默认的命令词；该种更改方式满足终端用户的个性化自定义的需求，可以给客户带来更好的用户体验。
3 离线命令词自学习适用场景¶
本方案适用于各种语音控制相关的智能家电，家居等产品，实现用户离线自定义命令词。
4 离线命令词自学习工程说明¶
CI14LP_SDK_ASR_Offline SDK支持离线命令词自学习功能，对应工程为projects\offline_asr_sample。
注意
SDK默认配置未使能USE_CWSL宏，如需使用自学习功能，请在自己的工程配置中使能USE_CWSL（并搭配原厂自学习固件使用）；若使用过程中遇到问题，请联系启英泰伦技术支持。
5 算法使能方式¶
CI14LP SDK 的离线命令词自学习功能由 CI-CWSL 模块提供（components\ci_cwsl\，接口见 cwsl_manage.h），不通过 makefile 变量使能。若需使用自学习功能，请在工程配置中使能 USE_CWSL 宏（并搭配原厂自学习固件使用）；若工程默认未使能该算法，请参考原厂提供的算法组合配置示例或联系技术支持。
5.1 离线命令词自学习参数配置¶
CI14LP 的自学习参数在 cwsl_init_parameter_t 结构体中配置（定义见 components\ci_cwsl\cwsl_manage.h），可调整的参数如下（如无特殊需求，建议都使用原厂默认配置）：
cwsl_init_parameter_t cwsl_init_parameter =
{
.tpl_min_word_length = 2, //自学习模板的最小字数，默认2个字，可设置2~5个字
.wait_time = 200, //等待时间，单位为毫秒，默认值为200
.sg_reg_times = 1, //学习时每个词需说几遍，默认1遍即可，可设置1、2、3遍
.wakeup_threshold = 35, //学习的唤醒词阈值门限，越小越灵敏，默认35
.cmdword_threshold = 35, //学习的命令词阈值门限，越小越灵敏，默认35
.reg_2times_flow_v2 = 0, //学习时说两遍逻辑，版本二流程，后续均和第一次比较，一致学习成功，不一致最多支持说3次
.reg_vad_level = 0 //学习时vad灵敏度选取：0低灵敏度，减少噪音干扰，需人声较大；1高灵敏度，人声可小声一些
};
说明
自学习参数结构体各字段含义、使能/初始化流程及学习、删除等接口请以 components\ci_cwsl\cwsl_manage.h 实际声明为准；学习模板数量上限与工程模板缓存配置相关，具体可联系启英泰伦技术支持。
5.2 离线命令词自学习命令词学习播报音配置¶
配置reg_cmd_list结构体数组
reg_cmd_list 结构体数组在自学习示例工程的应用层文件中配置（CI14LP 的 offline_asr_sample 默认工程不包含该应用层文件，请以原厂提供的自学习示例工程为准），代码如下：
//左边一列表示的是要学习的命令词ID,右边一列表示需要播报的ID
const cwsl_reg_asr_struct_t reg_cmd_list[]=
{ //命令词ID //学习提示播报音ID
{2, 1001},
{3, 1002},
{4, 1003},
{5, 1004},
{6, 1005},
{7, 1006},
};
配置命令词列表
在CI14LP_SDK_ASR_Offline_V1.0.28\projects\offline_asr_sample\firmware\user_file\cmd_info下，打开[60000]{智能管家}V2.xlsx文件。
说明
下表中命令词一列目的是提示该条播报是哪个词，填写方式随意，无需按下表中格式填写。
| 命令词 | 命令词ID | 命令词语义ID | 置信度 | 唤醒词 | 组合词 | 期望词 | 不期望词 | 特殊词计数 | 播报音类型 | 播报音1ID | 播报音2ID |
|---|---|---|---|---|---|---|---|---|---|---|---|
| [1001]请说打开空调的学习指令[103]恭喜你[2001]打开空调学习成功 | 1001 | 0x00 | 39 | NO | NO | NO | NO | 0 | 自定义 | 1001 | 103+2001 |
| [1002]请说关闭空调的学习指令[103]恭喜你[2002]关闭空调学习成功 | 1002 | 0x00 | 39 | NO | NO | NO | NO | 0 | 自定义 | 1002 | 103+2002 |
| [1003]请说增大风速的学习指令[103]恭喜你[2003]增大风速学习成功 | 1003 | 0x00 | 39 | NO | NO | NO | NO | 0 | 自定义 | 1003 | 103+2003 |
| [1004]请说减小风速的学习指令[103]恭喜你[2004]减小风速学习成功 | 1004 | 0x00 | 39 | NO | NO | NO | NO | 0 | 自定义 | 1004 | 103+2004 |
| [1005]请说升高一度的学习指令[103]恭喜你[2005]升高一度学习成功 | 1005 | 0x00 | 39 | NO | NO | NO | NO | 0 | 自定义 | 1005 | 103+2005 |
| [1006]请说降低一度的学习指令[103]恭喜你[2006]降低一度学习成功 | 1006 | 0x00 | 39 | NO | NO | NO | NO | 0 | 自定义 | 1006 | 103+2006 |

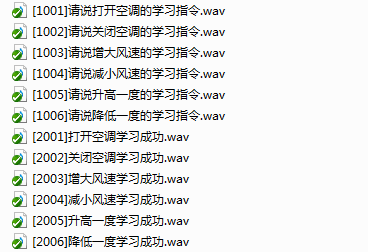

增加对应的播报音
添加到CI14LP_SDK_ASR_Offline_V1.0.28\projects\offline_asr_sample\firmware\voice\src文件夹下。
5.3 离线命令词自学习默认命令词¶
目前命令词自学习的demo针对唤醒词/命令词做了一套标准流程。如果用户需要使用命令词自学习功能，需要更新语言模型（ASR）、命令词表格和播报音。具体方法如下：
语言模型（ASR）新增命令词列表：
学习唤醒词
学习命令词
重新学习
退出学习
我要删除
删除唤醒词
删除命令词
退出删除
全部删除
说明
语言模型（ASR）目前只支持中文模型（其中低误识模型除外）。
命令词表格增加的命令词：
| 学习唤醒词 | 200 | 0x00 | 39 | NO | NO | NO | NO | 0 | 自定义 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 学习命令词 | 201 | 0x00 | 39 | NO | NO | NO | NO | 0 | 自定义 | 201 | |
| 重新学习 | 202 | 0x00 | 41 | NO | NO | NO | NO | 0 | 自定义 | 200 | 201 |
| 退出学习 | 203 | 0x00 | 41 | NO | NO | NO | NO | 0 | 自定义 | 203 | |
| 我要删除 | 204 | 0x00 | 41 | NO | NO | NO | NO | 0 | 自定义 | 204 | |
| 删除唤醒词 | 205 | 0x00 | 39 | NO | NO | NO | NO | 0 | 自定义 | 205 | |
| 删除命令词 | 206 | 0x00 | 39 | NO | NO | NO | NO | 0 | 自定义 | 206 | |
| 退出删除 | 207 | 0x00 | 41 | NO | NO | NO | NO | 0 | 自定义 | 207 | |
| 全部删除 | 208 | 0x00 | 41 | NO | NO | NO | NO | 0 | 自定义 | 208 |
如果对命令词列表中**命令词ID**进行修改，还需要同步修改自学习示例工程中应用层的 cicwsl_func_index 枚举（CI14LP 的 offline_asr_sample 默认工程不包含该应用层文件，请以原厂提供的自学习示例工程为准），枚举如下：
typedef enum
{
CWSL_REGISTRATION_WAKE = 200, ///< 命令词：学习唤醒词
CWSL_REGISTRATION_CMD = 201, ///< 命令词：学习命令词
CWSL_REGISTER_AGAIN = 202, ///< 命令词：重新学习
CWSL_EXIT_REGISTRATION = 203, ///< 命令词：退出学习
CWSL_DELETE_FUNC = 204, ///< 命令词：我要删除
CWSL_DELETE_WAKE = 205, ///< 命令词：删除唤醒词
CWSL_DELETE_CMD = 206, ///< 命令词：删除命令词
CWSL_EXIT_DELETE = 207, ///< 命令词：退出删除模式
CWSL_DELETE_ALL = 208, ///< 命令词：全部删除
CWSL_DATA_ENTERY_SUCCESSFUL = 209, ///< 播报：学习成功
CWSL_DATA_ENTERY_FAILED = 210, ///< 播报：学习失败
CWSL_REGISTRATION_SUCCESSFUL = 211, ///< 播报：学习成功
CWSL_TEMPLATE_FULL = 212, ///< 播报：学习模板超过上限
CWSL_SPEAK_AGAIN = 1007, ///< 播报：请再说一次>
CWSL_TOO_SHORT = 1008, ///< 播报：语音长度不够，请再说一次>
CWSL_DELETE_SUCCESSFUL = 213, ///< 播报：删除成功
CWSL_DELETE_FAILED = 214, ///< 播报：删除失败
CWSL_DELETING = 215, ///< 播报：删除中
CWSL_DONT_FIND_WORD = 216, ///< 播报：找不到删除的词
CWSL_REGISTRATION_ALL = 217, ///< 播报：学习完成
CWSL_REG_FAILED = 218, ///< 播报：学习失败
}cicwsl_func_index;

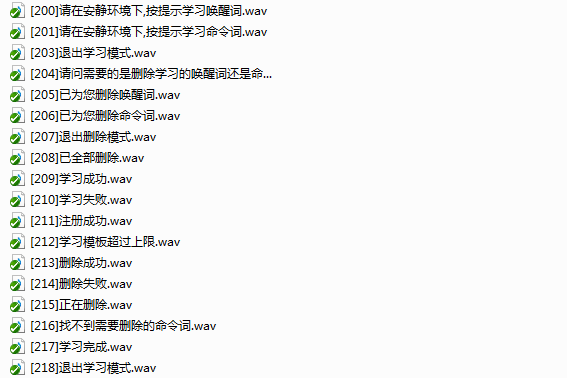

需要增加播报音：
5.4 离线命令词自学习使用步骤¶
5.4.1 学习功能¶
学习功能可设置一次学习和两次学习，功能逻辑如下。
一次学习：
唤醒词学习：系统唤醒状态下，用户通过念命令词“学习唤醒词”进入学习模式。根据播报语音提示，念一次自定义的唤醒词完成学习。学习完成后，语音播报“学习成功”。
命令词学习：系统唤醒状态下，用户通过念命令词“学习命令词”进入学习模式。根据播报语音提示，念一次自定义的命令词完成学习，系统会继续学习下一个命令词，直到学习完成。如果中途退出学习状态，下次再学习会接着上次退出时的位置继续学习。
两次学习：
唤醒词学习：系统唤醒状态下，用户通过念命令词“学习唤醒词”进入学习模式。根据播报语音提示，念第一遍自定义的唤醒词，学习成功后念第二遍，会和第一遍进行比对，如果相同则学习成功。如果不同会提示学习失败并重新学习该词。
命令词学习：系统唤醒状态下，用户通过念命令词“学习命令词”进入学习模式。根据播报语音提示，念第一遍自定义的命令词，学习成功后念第二遍，会和第一遍进行比对，如果相同则学习成功。如果不同会提示学习失败并重新学习该词。
5.4.2 重新学习功能¶
一次学习：
当上一个词学习的不对或者被周围干扰人声误学习时，可以念命令词“重新学习”，系统会播报语音提示，重新学习上一个词。
两次学习：
当学习的第二遍与第一遍不同时，系统会自动重新学习该词，无需语音控制。
5.4.3 退出学习功能¶
进入学习模式后，用户可以念命令词“退出学习”，即可退出学习模式。
5.4.4 删除功能¶
用户通过念命令词“我要删除”进入删除模式，此时支持三种方式进行删除。方式一：全部删除，用户念该命令词时，会删除注册的所有唤醒词和命令词。方式二：删除唤醒词，用户念该命令词时，会删除注册的所有唤醒词。方式三：删除命令词，用户念该命令词时，会删除注册的所有命令词。
5.4.5 退出删除功能¶
进入删除模式时，用户可以念命令词“退出删除”退出删除模式。
5.5 离线命令词自学习注意事项¶
学习必须在安静环境下、正常语速、声音洪亮、距离1米内。
学习的词字数为2到5个。
学习模板最大支持16个。

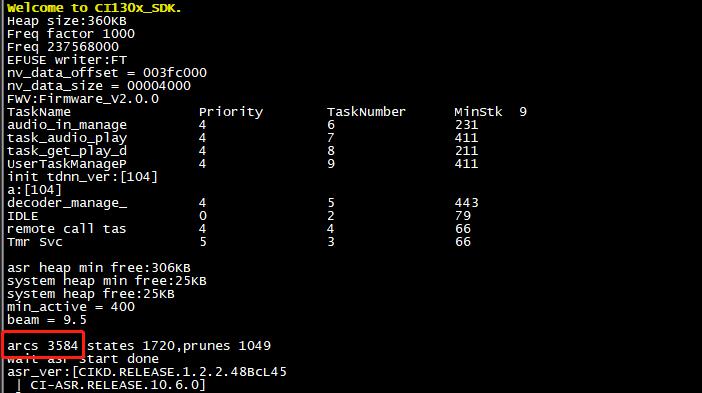

语言模型（ASR）目前只支持中文模型（其中低误识模型除外），且模型节点数建议5000以下（例如下图开机打印中arcs 3584即节点数）
6 离线命令词自学习Q&A¶
Q1：如何进入学习模式？
A1：唤醒后（标准demo的唤醒词为“智能管家”），念命令词“学习唤醒词”或者“学习命令词”就可以进入学习模式。
Q2：如何退出学习模式？
A2：退出方式有两种，第一种用户主动退出，唤醒后，进入学习模式后，通过念命令词”退出学习“可以退出注册模式。第二种：每次学习成功后，系统自动退出学习模式，进入识别模式。
Q3：如果进入学习模式，念语音无任何反馈，怎么处理？
A3：原因一：可能是声音太小了，学习时提高了VAD的阈值，解决方式：保持和设备的距离在0.5米内，声音洪亮进行学习。原因二：系统退出唤醒状态了，解决方式：唤醒后重新进入学习模式就可解决。
