引脚图和功能描述

引脚图

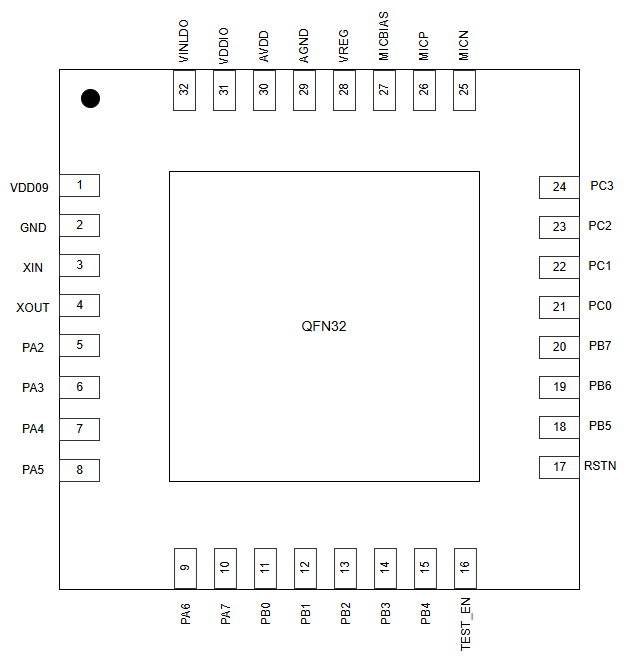

CI141X芯片引脚图

图P-1 管脚顺序及定义图

管脚描述

表P-1 管脚描述

管脚号 管脚名称 类型 默认状态 管脚功能复用和描述
1 VDD09 P - 0.9V or 1.1V 数字电源输入 * Note1*
2 GND P - 数字地
3 XIN I I
I/O
I
I/O
O
I
O
I		 ● 32.768KHz XIN（default) 晶振输入
●PA0 通用输入/输出口
●EXT_INT0 外部中断
●IIC0_SDA IIC0数据线（SDA）
●UART2_TX UART2数据发送（TX）
●T0_PULSE 定时器0脉冲输入
●PWM2 PWM通道2输出
●PDMD12 PDM音频数据接口
4 XOUT I O
I/O
I
I/O
I
O
O
O		 ● 32.768KHz XOUT（default) 晶振输出
●PA1 通用输入/输出口
●EXT_INT1 外部中断
●IIC0_SCL IIC0时钟线（SCL）
●UART2_RX UART2数据接收（RX）
●CLKOUT 时钟输出
●PWM3 PWM通道3输出
●PDMC12 PDM音频时钟接口
5 PA2 I/O
T+D		 I/O
I
I/O
O
I/O
O
I
I
O		 ●PA2（default）通用输入/输出口
●IIS_SDI IIS 音频接口输入数据（SDI）
●IIC0_SDA IIC0 数据线（SDA）
●UART1_TX UART1 数据发送（TX）
●SPI_CS SPI 接口片选（CS）
●PWM0 PWM 通道0输出
●PDMD3 PDM音频数据接口，
●KS0 按键输入通道 0
●IIS_SDO IIS 音频接口输出数据（SDO）
7 PA4 I/O
T+U		 -

I/O
O
O
O
O
O
O
I
O		 ●PG_EN 上电瞬间该管脚为高电平，系统将进入编程模式。上电瞬间该管脚为低电平，系统将进入功能模式。
●PA4（default） 通用输入/输出口
●IIS0_SDO IIS音频接口输出数据（SDO）
●CLKOUT 时钟输出
●PDMC12 PDM时钟接口
●SPI_DOUT SPI接口数据输出（DOUT）
●PWM2 PWM通道2输出
●PDMC2 PDM时钟接口
●KS2 按键输入通道2
●PA_STDBY 功率放大器使能控制
6 PA3 I/O
T+D		 I/O
I/O
I/O
I
I
O
O
I
I/O		 ●PA3（default）通用输入/输出口
●IIS_LRCLKA IIS 音频接口左右声道时钟（LRCLK）
●IIC0_SCL IIC0 时钟线（SCL）
●UART1_RX UART1 数据接收（RX）
●SPI_DINS PI 接口数据输入（DIN）
●PWM1 PWM 通道 1 输出
●PDMC3 PDM 时钟接口
●KS1 按键输入通道 1
●IIS_LRCLKB IIS 音频接口左右声道时钟（LRCLK）
8 PA5 I/O
T+D		 I/O
I/O
I
O
I/O
O
I
I
I/O		 ●PA5（default）通用输入/输出口
●IIS_SCLKA IIS 位时钟（SCLK）
●EXT_INT0 外部中断 0
●UART2_TX UART2数据发送（TX）
●SPI_CLK SPI接口时钟（CLK）
●PWM3 PWM 通道 3 输出
●T1_PULSE 定时器1脉冲输入
●KS3 按键输入通道 3
● IIS_SCLKB IIS接口位时钟
9 PA6 I/O
T+D		 I/O
I/O
I
I
O
O
I
I
I/O		 ●PA6（default）通用输入输出
●IIS_MCLKA IIS 主时钟信号
●EXT_INT1 外部中断 1
●UART2_RX UART2数据接收（RX）
●CLKOUT 时钟输出
●PWM1 PWM 通道 1 输出
●PDMD12 PDM音频数据接口
●KS4 按键输入通道 4
●IIS_MCLKB IIS主时钟信号
10 PA7 I/O
T+D		 I/O
I
I
O
I/O
O
O
I
O		 ●PA7（default） 通用输入/输出口
●IIS0_SDI IIS 音频接口输入数据（SDI）
●T0_PULSE 定时器0脉冲输入
●UART1_TX UART1数据发送（TX）
●SPI_CS SPI接口片选（CS）
●PWM0 PWM通道0输出
●PDMC2 PDM音频时钟接口
●KS5 按键输入通道 5
●IIS_SDO IIS音频接口输出数据（SDO）
11 PB0 I/O
T+D		 I/O
I/O
I
I
I
O
O
I
I/O		 ●PB0（default） 通用输入/输出口
●IIS_LRCLKB IIS 音频接口左右声道时钟（LRCLK）
●T1_PULSE 定时器1脉冲输入
●UART1_RX UART1数据接收（RX）
●SPI_DIN SPI接口数据输入（DIN）
●PWM1 PWM通道1输出
●PDMC12 PDM音频时钟接口
●KS6 按键输入通道 6
●IIS_LRCLKA IIS音频接口左右声道时钟（LRCLK）
12 PB1 I/O
T+D		 I/O
I/O
I/O
O
O
O
I
I
I/O		 ●PB1（default） 通用输入/输出口
●IIS_SCLKB IIS位时钟信号
●IIC1_SDA IIC0数据线（SDA）
●UART2_TX UART2数据发送（TX）
●SPI_DOUT SPI接口数据输出（DOUT）
●PWM2 PWM通道2输出
●PDMD3 PDM音频数据接口
●KS7 按键输入通道 7
●IIS_SCLKA IIS位时钟信号
13 PB2 I/O
T+D		 I/O
I/O
I/O
I
I/O
O
O
I
I/O		 ●PB2（default） 通用输入/输出口
●IIS_MCLKB IIS主时钟信号
●IIC1_SCL IIC1时钟线（SCL）
●UART2_RX UART2数据接收（RX）
●SPI_CLK SPI接口时钟（CLK）
●PWM3 PWM通道3输出
●PDMC3 PDM音频时钟接口
●KS8 按键输入通道 8
●IIS_MCLKA IIS主时钟信号
14 PB3 I/O
T+D		 I/O
O
I/O
I
O
O
I
I
O		 ●PB3（default） 通用输入/输出口
●UART0_TX UART0数据发送（TX）
●IIC0_SDA IIC0数据线（SDA）
●EXT_INT0 外部中断 0
●CLKOUT 时钟输出
●PWM0 PWM通道0输出
●PDMD12 PDM音频数据接口
●KS9 按键输入通道 9
●IIS_SDO IIS音频接口输出数据（SDO）
15 PB4 I/O
T+D		 I/O
I
I/O
I
O
O
O
I
I		 ●PB4（default） 通用输入/输出口
●UART0_RX UART0数据接收（RX）
●IIC0_SCL IIC0时钟线（SCL）
●EXT_INT1 外部中断1
●CLKOUT 时钟输出
●PWM1 PWM通道1输出
●PDMC12 PDM音频时钟接口
●KS10 按键输入通道10
●IIS_SDI IIS音频接口输入数据（SDI）
16 TEST_EN I - 测试使能管脚、高电平有效。正常工作模式保持NC
17 RSTN I - 复位输入
18 PB5 I/O
T+U		 I
I/O
I/O
O
I/O
O
I
I
I/O		 ●Reserved 保留功能
●GPIO PB5 通用输入/输出口
●IIC1_SDA IIC1数据线（SDA）
●UART1_TX UART1数据发送（TX）
●SPI_CS SPI接口片选（CS）
●PWM2 PWM通道2输出
●PDMD3 PDM音频数据接口
●KS11 按键输入通道11
●IIS_LRCLKB IIS音频接口左右声道时钟（LRCLK）
19 PB6 I/O
T+D		 I/O
I/O
I/O
I
I
O
O
I
I/O		 ●Reserved 保留功能
●GPIO PB6 通用输入/输出口
●IIC1_SCL IIC1时钟线（SCL）
●UART1_RX UART1数据接收（RX）
●SPI_DIN SPI of SPI 接口
●PWM3 PWM通道3输出
●PDMC3 PDM音频时钟接口
●KS12 按键输入通道12
●IIS_SCLKB IIS位时钟信号
20 PB7 I/O
T+D		 I/O
I/O
I/O
O
O
O
I
I
I/O		 ●Reserved 保留功能
●GPIO PB7 通用输入/输出口
●IIC0_SCL IIC0时钟线（SCL）
●UART2_TX UART2数据发送（TX）
●SPI_DOUT SPI接口数据输出（DOUT）
●PWM0 PWM通道0输出
●PDMD12 PDM音频数据接口
●KS13 按键输入通道13
●IIS_MCLKB IIS音频接口主时钟（MCLK）
21 PC0 I/O
T+U		 I/O
I/O
I/O
I
I/O
O
O
I
I		 ●Reserved 保留功能
●GPIO PC0 通用输入/输出口
●IIC0_SDA IIC0数据线（SDA）
●UART2_RX UART2数据接收（RX）
●SPI_CLK SPI接口时钟（CLK）
●PWM1 PWM通道1输出
●PDMC12 PDM音频时钟接口
●KS14 按键输入通道14
●IIS_SDI IIS音频接口输入数据（SDI）
22 PC1 I/O
T+D		 I/OT+Dbr>O
O
O
O
O
O
I
O		 ●PC1（default） 通用输入/输出口
●IIS_SDO IIS音频接口输出数据（SDO）
●CLKOUT 时钟输出
●UART1_TX UART1数据发送（TX）
●SPI_DOUT SPI接口数据输出（DOUT）
●PWM2 PWM通道2输出
●PDMC2 PDM音频时钟接口
●KS15 按键输入通道15
●PA_STDBY 功率放大器使能控制
23 PC2 I/O
T+D		 I/O
O
O
O
O
O
I
I
O		 ●PC2（default） 通用输入/输出口（GPIO）
●PWM_RP PWM DAC右通道正极 输出
●PWM_LN PWM DAC左通道负极 输出
●UART1_TX UART1数据发送（TX）
●PWM_RP PWM DAC右通道正极 输出
●PWM3 PWM通道3输出
●PDMD12 PDM音频数据接口
●EXT_INT0 外部中断0
●PA_STDBY 功率放大器使能控制
24 PC3 I/O
T+D		 I/O
O
O
I
O
O
O
I
O		 ●PC3（default） 通用输入/输出口
●PWM_LP PWM DAC左通道正极 输出
●PWM_LP PWM DAC左通道正极 输出
●UART1_RX UART1数据接收（RX）
●PWM_RN PWM DAC右通道负极 输出
●PWM0 PWM通道0输出
●PDMC12 PDM音频时钟接口
●EXT_INT1 外部中断1
●PA_STDBY 功率放大器使能控制
25 MICN I I 麦克风负极
26 MICP I I 麦克风正极
27 MICBIAS O O 麦克风偏置管脚 * Note1*
28 VREG O O VREG 电源管脚 * Note1*
29 AGND P P 模拟地
30 AVDD P P 模拟电源输入管脚，输入3.3ｖ电源
31 VDDIO P P IO电源供电同时是内置LDO的输出端 * Note1*
32 VINLDO P P 内置LDO输入端、输入电压范围: 1.8V～5.5V * Note1*
33 GND P P 数字地同时是扇热焊盘

Note1：管脚需外接4.7uF电容

符号定义

I 输入

O 输出

IO 双向

P 电源或地

T+D 三态正下拉

T+U 三态正上拉

OUT 上电默认为输出模式

IN 上电默认为输入模式

所有IO支持驱动能力可配，上下拉电阻可配。

复用功能

表P-2 IO复用功能

Pin Function0 Function1 Function2 Function3 Function4 Function5 Function6 Function7 Function8
3 PA0 EXT_INT0 IIC0_SDA UART2_TX T0_PULSE PWM2 PDMD12
4 PA1 EXT_INT1 IIC0_SCL UART2_RX CLKOUT PWM3 PDMC12
5 PA2 IIS_SDI IIC0_SDA UART1_TX SPI_CS PWM0 PDMD3 KS0 IIS_SDO
6 PA3 IIS_LRCLKA IIC0_SCL UART1_RX SPI_DIN PWM1 PDMC3 KS1 IIS_LRCLKB
7 PA4 IIS_SDO CLKOUT PDMC12 SPI_DOUT PWM2 PDMC2 KS2 PA_STDBY
8 PA5 IIS_SCLKA EXT_INT0 UART2_TX SPI_CLK PWM3 T1_PULSE KS3 IIS_SCLKB
9 PA6 IIS_MCLKA EXT_INT1 UART2_RX CLKOUT PWM1 PDMD12 KS4 IIS_MCLKB
10 PA7 IIS_SDI T0_PULSE UART1_TX SPI_CS PWM0 PDMC2 KS5 IIS_SDO
11 PB0 IIS_LRCLKB T1_PULSE UART1_RX SPI_DIN PWM1 PDMC12 KS6 IIS_LRCLKA
12 PB1 IIS_SCLKB IIC1_SDA UART2_TX SPI_DOUT PWM2 PDMD3 KS7 IIS_SCLKA
13 PB2 IIS_MCLKB IIC1_SCL UART2_RX SPI_CLK PWM3 PDMC3 KS8 IIS_MCLKA
14 PB3 UART0_TX IIC0_SDA EXT_INT0 CLKOUT PWM0 PDMD12 KS9 IIS_SDO
15 PB4 UART0_RX IIC0_SCL EXT_INT1 CLKOUT PWM1 PDMC12 KS10 IIS_SDI
18 RESERVED PB5 IIC1_SDA UART1_TX SPI_CS PWM2 PDMD3 KS11 IIS_LRCLKB
19 RESERVED PB6 IIC1_SCL UART1_RX SPI_DIN PWM3 PDMC3 KS12 IIS_SCLKB
20 RESERVED PB7 IIC0_SCL UART2_TX SPI_DOUT PWM0 PDMD12 KS13 IIS_MCLKB
21 RESERVED PC0 IIC0_SDA UART2_RX SPI_CLK PWM1 PDMC12 KS14 IIS_SDI
22 PC1 IIS_SDO CLKOUT UART1_TX SPI_DOUT PWM2 PDMC2 KS15 PA_STDBY
23 PC2 PWM_RP PWM_LN UART1_TX PWM_RP PWM3 PDMD12 EXT_INT0 PA_STDBY
24 PC3 PWM_LP PWM_LP UART1_RX PWM_RN PWM0 PDMC12 EXT_INT1 PA_STDBY

Note3：PA4（PG_EN）管脚内部默认上拉，当上电时系统检测到该管脚为高电平、且UART0接口上有固件升级信号，则自动进入升级模式，此时可通过升级工具对芯片内部的 Flash进行编程。若此时系统未检测到UART0接口上有固件升级信号、或检测到PA4管脚的电压为低电平，都将进入正常工作模式。
