EQ均衡器算法¶
1. EQ基本介绍¶
EQ作为一种音频信号精细化处理工具，主要用于对音频中各个频带的声音进行调节,以此达到得到均衡效果，如削减低频增益来减少低频噪声，增加高频增益来强化人声细节等。当前EQ拥有9组独立可调频段，后文将对其详细描述。
2. EQ软件平台¶
以下SDK可以支持EQ功能：
- 离线通话降噪SDK：CI130X_SDK_NN_ENC
3. EQ功能配置及参数调节说明¶
3.1 开启功能¶
该算法参数宏使能在CI13XX_SDK_NN_ENC_Vx.x.x\projects\nn_denoise_rtc_sample\src\user_config.h文件中
//使用EQ均衡器算法模块:1开启，0关闭
#define USE_EQ_MODULE 1
3.2. 核心参数说明¶
- 中心频率：频段核心作用点（单位：Hz）
- 带宽：影响范围宽窄（单位：HZ）
- 增益：频段音量增减（单位：dB，范围：±20dB）
3.3 核心参数调节详解¶
3.3.1 中心频率及带宽¶
可在规定范围内，修改以下中心频率及带宽参数默认参数，以此调节频段增益影响范围，频段默认分布：
- 频段1：默认62HZ 范围31-62Hz，带宽：默认35Hz 范围16-62Hz
- 频段2：默认125HZ 范围100-150Hz，带宽：默认65Hz 范围50-150Hz
- 频段3：默认250HZ 范围200-300Hz，带宽：默认150Hz 范围100-300Hz
- 频段4：默认500HZ 范围400-600Hz，带宽：默认300Hz 范围250-500Hz
- 频段5：默认1000HZ 范围800-1200Hz，带宽：默认650Hz 范围400-800Hz
- 频段6：默认2000HZ 范围1500-2500Hz，带宽：默认1250Hz 范围1000-2000Hz
- 频段7：默认3000HZ 范围2500-3500Hz 带宽：默认1650Hz 范围1500-3000Hz
- 频段8：默认4000HZ 范围3500-4500Hz 带宽：默认2250Hz 范围2000-4000Hz
- 频段9：默认7500HZ 范围6500-7900Hz 带宽：默认3500Hz 范围3500-5000Hz
3.3.2 增益调节¶
安全范围：-12dB → +12dB
黄金法则：削减优先（-3dB降噪 > +3dB增强）避免相邻频段叠加超过±6dB
4. EQ工具使用说明¶

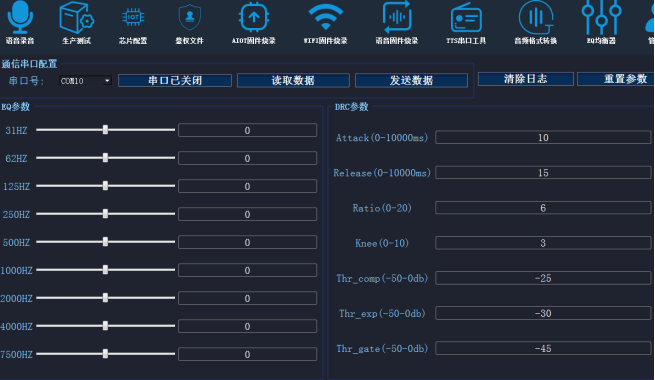

第1步:开启英泰伦EQ均衡器工具，配置对应串口，工具界面如图所示，其中在EQ参数栏里面，左边是频段，右边输入框是增益。

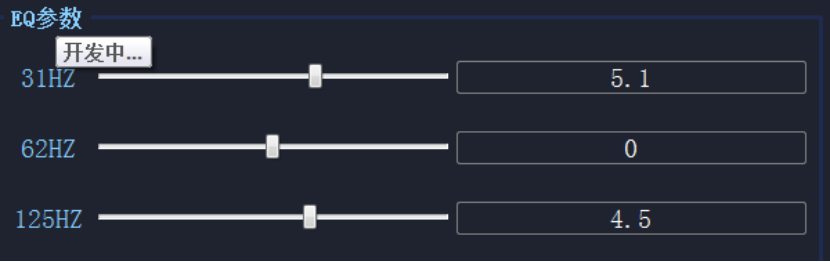

第2步:工具中包括串口配置、读取数据、发送数据、清楚日志和重置参数几项功能，选择对应频段，可对其增益进行调节，如图所示，如对31HZ频段的增益设置为5.1dB。

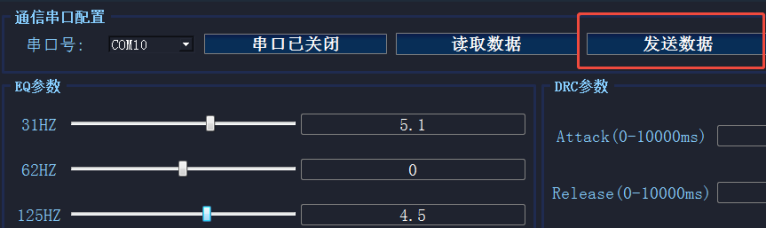

第3步:在配置完各频段对应带宽及增益后，点击发送数据，及可对芯片内部EQ参数进行修改，从而达到改变音质的效果，如图所示。
第4歩:通过人耳主观去听芯片处理后的音频，若听感符合预期可结束调试，若不符合预期则回到第一步进行反复微调，以达到预期效果。接下来将对一些常用频段对听感影响举例说明。
- 60Hz：属于低频段，改变该频段增益对人声听感影响较小，可用于一些环境低频噪声的抑制，如低频“嗡嗡”声等。
- 125-500Hz：该频段是影响人声力度、听感的关键频段，增益调大会使人声力度增大、声音浑浊，反正则会变得单薄，是人声主要调节的频段，可优先尝试调节。
- 500-1000Hz：该频段依然影响人声听感，增益过大可能会引起人声失真。
- 1000-4000Hz：主要影响人声音色、清晰度，适当提升增益可使人声更加明亮，提升过大则依然失真。
- 4000-8000Hz：该频段提升过大可能是人声变得尖锐，同时人声的齿音通常集中在该频段。
备注：想要提升某一频段增益，可通过直接增大该频段增益，和适当减少附近频段增益来实现。
