音频数据采集说明

本文将详细讲述mic采集语音数据后，经过语音芯片算法处理，用户如何采集到原始音频和处理后的音频数据。

以双MIC AEC+降噪算法为例，MIC采集的音频数据经过AEC+降噪算法处理后输出：

1.算法功能和参数配置步骤如下：

1.1配置算法功能

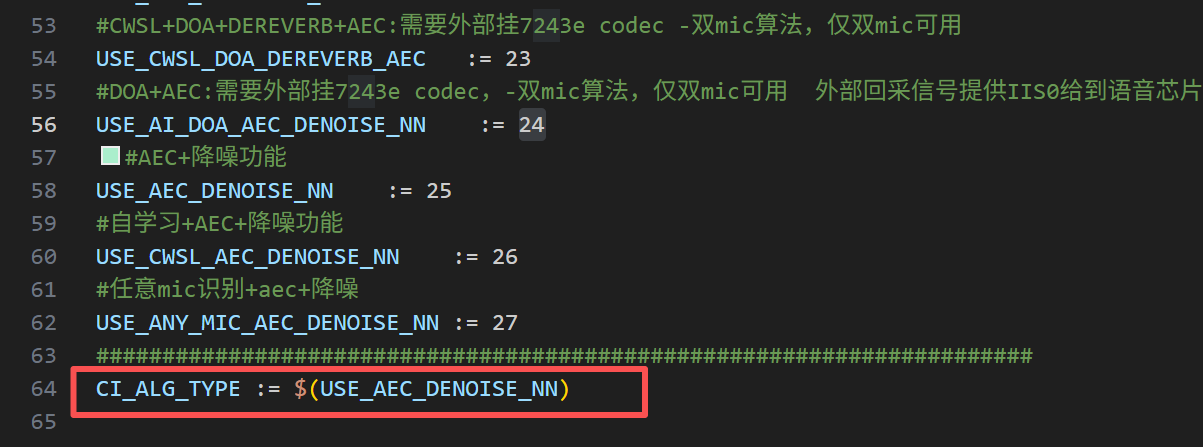

打开CI13XX_SDK_LLM_AIoT_Vx.x.x\project_file\makefile文件，将CI_ALG_TYPE修改为CI_ALG_TYPE := $(USE_AEC_DENOISE_NN),如下图：

1.2采音参数配置说明：

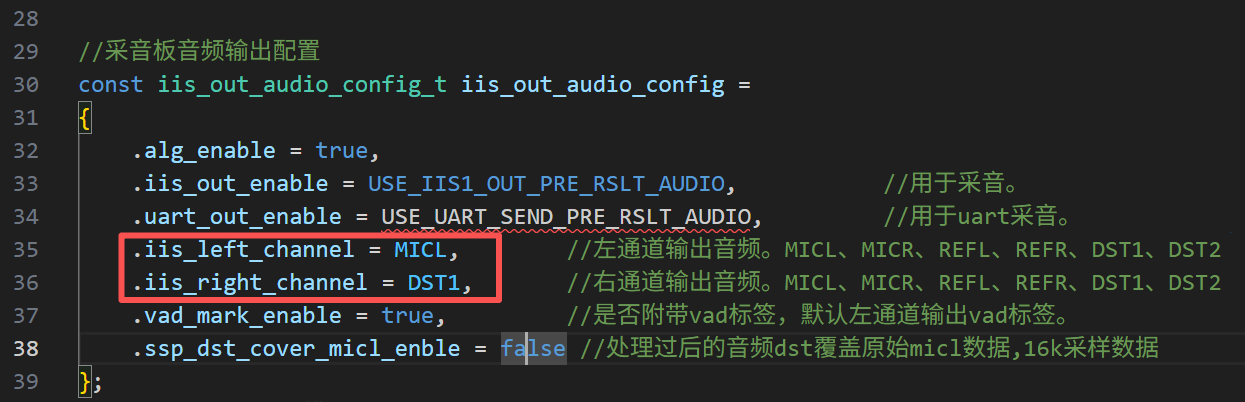

打开CI13XX_SDK_LLM_AIoT_Vx.x.x\projects\nn_denoise_rtc_sample\app\app_main\ci_ssp_config.c,找到iis_out_audio_config结构体，该结构体中iis_left_channel和iis_right_channel成员变量分别控制iis左通道和右通道的数据输出类型，其他参数不用关注，如下图：

iis_left_channel变量配置表说明如：

iis_left_channel变量	变量值说明
MICL	iis左通道输出MICL的原始音频
MICR	iis左通道输出MICR的原始音频
REFL	iis左通道输出参考信号左通道的音频
REFR	iis左通道输出参考信号右通道的音频
DST1	iis左通道输出MICL经过算法处理后的音频
DST2	iis左通道输出MICR经过算法处理后的音频

---

iis_right_channel变量配置表说明如：

iis_right_channel变量	变量值说明
MICL	iis右通道输出MICL的原始音频
MICR	iis右通道输出MICR的原始音频
REFL	iis右通道输出参考信号左通道的音频
REFR	iis右通道输出参考信号右通道的音频
DST1	iis右通道输出MICL经过算法处理后的音频
DST2	iis右通道输出MICR经过算法处理后的音频

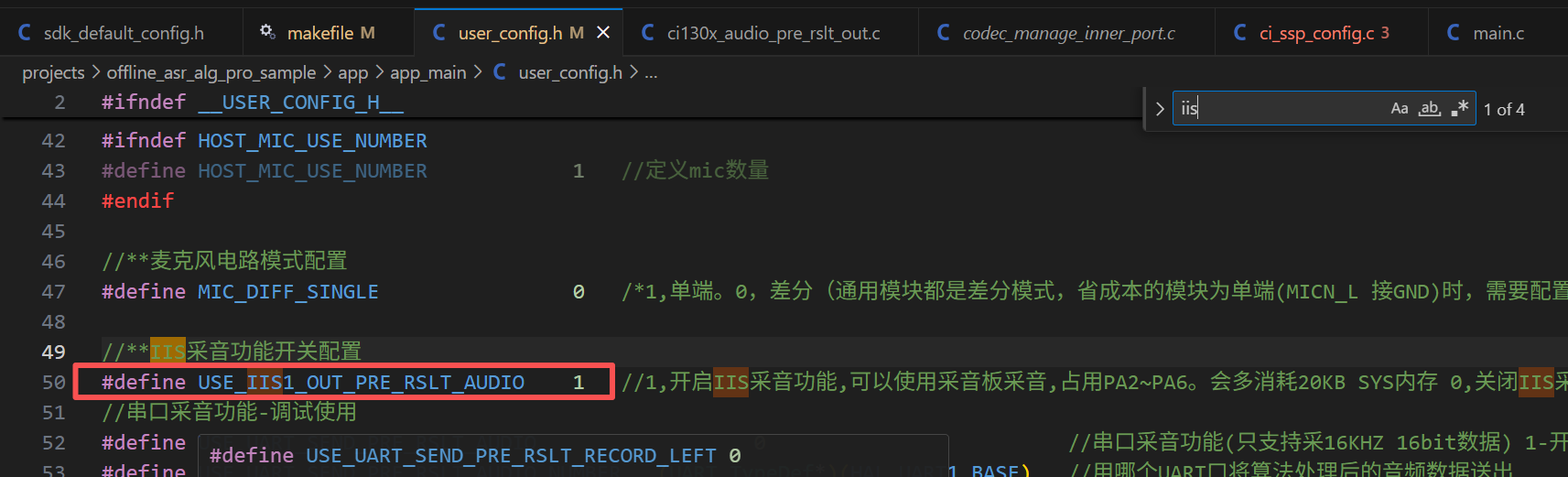

1.3 IIS采音宏使能 打开CI13XX_SDK_LLM_AIoT_Vx.x.x\projects\nn_denoise_rtc_sample\app\app_main\user_config.h;将USE_IIS1_OUT_PRE_RSLT_AUDIO宏配置为1，如下图：

2.SDK编译和固件下载：

SDK和固件编译请参考:☞SDK快速开发

3.采音板、语音芯片模组板，PC连接以及采音分析,请参考☞启英泰伦-采音板操作说明及语音模块板底噪分析_V1.3.docx

4.降噪和非降噪音频采集数据：

5.iis左右通道数据输出

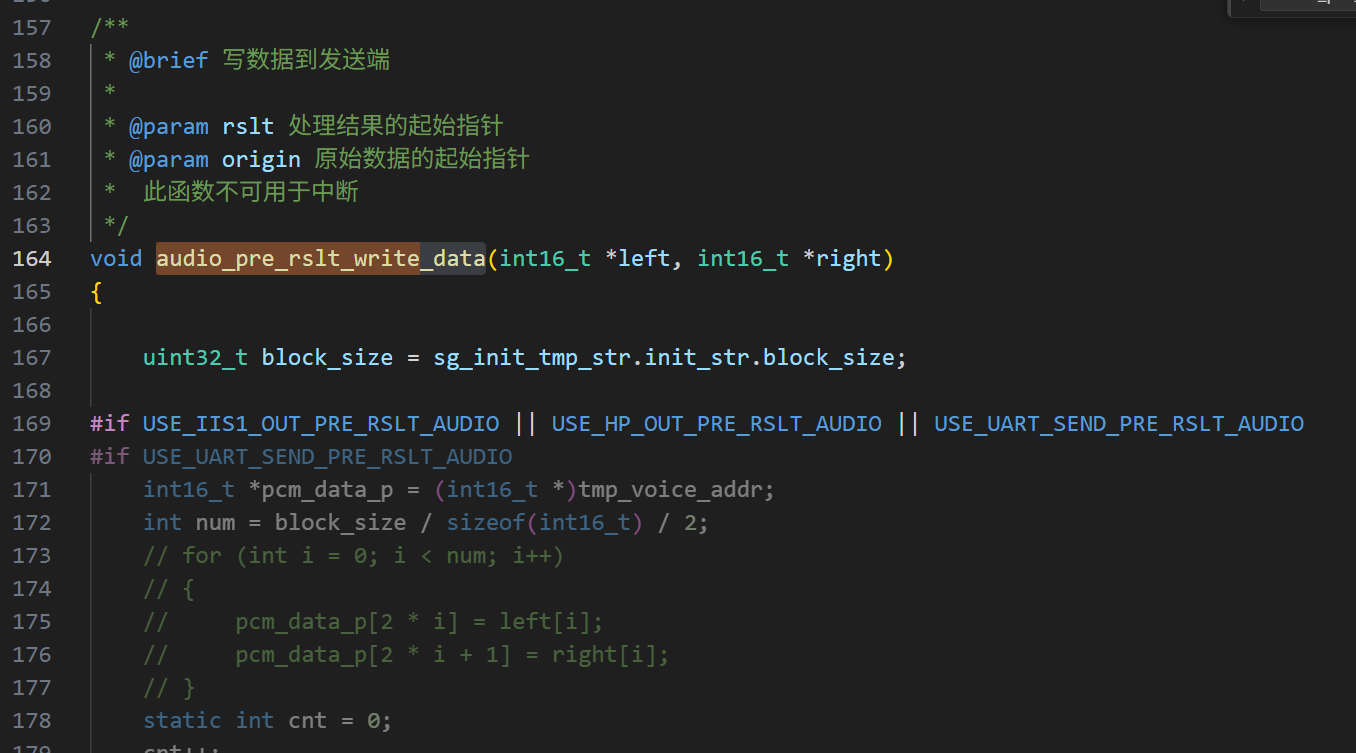

如果用户想拿到iis左右通道数据，做其他应用，可以参考如下说明： 打开CI13XX_SDK_LLM_AIoT_Vx.x.x\components\audio_pre_rslt_iis_out\ci130x_audio_pre_rslt_out.c；找到对应函数audio_pre_rslt_write_data, 如下图：

audio_pre_rslt_write_data函数的输出参数地址left和地址right分别对应iis左右通道输出的数据，用户可以取left和right数据做对应的二次应用开发；结合本文1.2小节对iis_left_channel和iis_right_channel的配置，可知当前地址left输出的是MICL的原始数据，地址right输出的MICL经过算法处理降噪后的音频数据。
