离线命令词自学习使用说明¶
1 内容概述¶
本文档主要对三代CI13XX系列芯片的语音识别算法SDK中离线命令词自学习工程进行说明。内容包括离线命令词自学习的概念、场景、使用说明以及注意事项。
2 离线命令词自学习基本概念¶
在非联网状态，用户通过语音对话的方式，更改默认的命令词；该种更改方式满足终端用户的个性化自定义的需求，可以给客户带来更好的用户体验。
3 离线命令词自学习适用场景¶
本方案适用于各种语音控制相关的智能家电，家居等产品，实现用户离线自定义命令词。
4 离线命令词自学习使用说明¶
4.1. 该算法相关应用函数在projects\CI-SDK-LLM-AIOT_Vx.x.x\app\app_cwsl\cwsl_app_handle.c文件中
/*
* @brief 命令词自学习消息处理函数
* @param asr_msg ASR识别结果消息
* @param cmd_handle 命令词handle
* @param cmd_id 命令词ID
* @retval 1 数据有效,消息已处理
* @retval 0 数据无效,消息未处理
*/
uint32_t cwsl_app_process_asr_msg(sys_msg_asr_data_t *asr_msg, cmd_handle_t *cmd_handle, uint16_t cmd_id)
/*
* @brief 模块初始化事件响应，命令词自学习参数初始函数，初始会调用该函数
* @param cwsl_init_parameter 参数指针
* @retval 1 必须返回可学习的模板数量
*/
int on_cwsl_init(cwsl_init_parameter_t *cwsl_init_parameter)
/*
* @brief 学习开始事件响应，每次学习开始调用该函数
* @param cmd_id 命令词ID
* @param group_id 组ID
* @param word_type 学习的类型，CMD_WORD 命令词 ；WAKEUP_WORD唤醒词
* @retval 0
*/
int on_cwsl_reg_start(uint32_t cmd_id, uint16_t group_id, cwsl_word_type_t word_type)
/*
* @brief 学习停止事件响应
* @param 无
* @retval 0
*/
int on_cwsl_reg_abort()
/*
* @brief 录制开始事件响应
* @param 无
* @retval 0
*/
int on_cwsl_record_start()
/*
* @brief 录制结束事件响应
* @param times 当前学习的次数
* @param result 当前学习结果的状态：学习成功，学习失败,...
* @retval 0
*/
int on_cwsl_record_end(int times, cwsl_reg_result_t result)
/*
* @brief 删除模板成功事件响应
* @retval 0
*/
int on_cwsl_delete_successed()
/*
* @brief 识别成功事件响应
* @param cmd_id 命令词ID
* @param distance 参数未使用，当前无效
* @retval 0
*/
int on_cwsl_rgz_successed(uint16_t cmd_id, uint32_t distance)
/*
* @brief 开始启动学习
* @param word_type 学习的命令词类型
* @retval 0
*/
void cwsl_app_reg_word(cwsl_word_type_t word_type)
/*
* @brief 删除指定类型模板
* @param cmd_id 指定要删除的命令词ID, 传入-1为通配符，忽略此项
* @param group_id 指定要删除的命令词分组号, 传入-1为通配符，忽略此项
* @param word_type 指定要删除的命令词类型，传入传入-1为通配符，忽略此项
* @retval 无
*/
void cwsl_app_delete_word(uint32_t cmd_id, uint16_t group_id, cwsl_word_type_t word_type)
4.2. 自学习命令词播报音配置在projects\CI-SDK-LLM-AIOT_Vx.x.x\app\app_cwsl\cwsl_app_handle.c文件中配置reg_cmd_list结构体数组
//左边一列表示的是要学习的命令词ID,右边一列表示需要播报的ID
const cwsl_reg_asr_struct_t reg_cmd_list[]=
{ //命令词ID //学习提示播报音ID
{2, 1001},
{3, 1002},
{4, 1003},
{5, 1004},
{6, 1005},
{7, 1006},
};
4.3. 如果对projects\CI-SDK-LLM-AIOT_Vx.x.x\firmware\user_file\cmd_info下的命令词列表中命令词ID进行修改，还需要将projects\CI-SDK-LLM-AIOT_Vx.x.x\app\app_cwsl\cwsl_app_handle.h文件中枚举cicwsl_func_index进行修改，枚举如下：
typedef enum
{
CWSL_REGISTRATION_WAKE = 200, ///< 命令词：学习唤醒词
CWSL_REGISTRATION_CMD = 201, ///< 命令词：学习命令词
CWSL_REGISTER_AGAIN = 202, ///< 命令词：重新学习
CWSL_EXIT_REGISTRATION = 203, ///< 命令词：退出学习
CWSL_DELETE_FUNC = 204, ///< 命令词：我要删除
CWSL_DELETE_WAKE = 205, ///< 命令词：删除唤醒词
CWSL_DELETE_CMD = 206, ///< 命令词：删除命令词
CWSL_EXIT_DELETE = 207, ///< 命令词：退出删除模式
CWSL_DELETE_ALL = 208, ///< 命令词：全部删除
CWSL_REGISTRATION_NEXT = 199, ///< 播报：学习下一个
//CWSL_DATA_ENTERY_SUCCESSFUL = 209, ///< 播报：录入成功
CWSL_DATA_ENTERY_FAILED = 210, ///< 播报：学习失败
CWSL_REGISTRATION_SUCCESSFUL = 211, ///< 播报：学习成功
CWSL_TEMPLATE_FULL = 212, ///< 播报：学习模板超过上限
CWSL_SPEAK_AGAIN = 219, ///< 播报：请再说一次>
CWSL_TOO_SHORT = 220, ///< 播报：语音长度不够，请再说一次>
CWSL_DELETE_SUCCESSFUL = 213, ///< 播报：删除成功
CWSL_REGISTRATION_ALL = 217, ///< 播报：学习完成
CWSL_REG_FAILED = 218, ///< 播报：学习失败
CWSL_REG_FAILED_DEFAULT_CMD_CONFLICT = 221, ///< 播报：与默认指令冲突，请换种说法
}cicwsl_func_index;
配置命令词列表
在CI130X_SDK\projects\offline_asr_alg_pro_sample\firmware\user_file\cmd_info下，打开[60000]{xxxx}cmd_info.xls文件。
说明
下表中命令词一列目的是提示该条播报是哪个词，填写方式随意，无需按下表中格式填写。
| 命令词 | 命令词ID | 命令词语义ID | 置信度 | 唤醒词 | 组合词 | 期望词 | 不期望词 | 特殊词计数 | 播报音类型 | 播报音1ID | 播报音2ID |
|---|---|---|---|---|---|---|---|---|---|---|---|
| [1001]请说打开空调的学习指令[103]恭喜你[2001]打开空调学习成功 | 1001 | 0x00 | 39 | NO | NO | NO | NO | 0 | 自定义 | 1001 | 103+2001 |
| [1002]请说关闭空调的学习指令[103]恭喜你[2002]关闭空调学习成功 | 1002 | 0x00 | 39 | NO | NO | NO | NO | 0 | 自定义 | 1002 | 103+2002 |
| [1003]请说增大风速的学习指令[103]恭喜你[2003]增大风速学习成功 | 1003 | 0x00 | 39 | NO | NO | NO | NO | 0 | 自定义 | 1003 | 103+2003 |
| [1004]请说减小风速的学习指令[103]恭喜你[2004]减小风速学习成功 | 1004 | 0x00 | 39 | NO | NO | NO | NO | 0 | 自定义 | 1004 | 103+2004 |
| [1005]请说升高一度的学习指令[103]恭喜你[2005]升高一度学习成功 | 1005 | 0x00 | 39 | NO | NO | NO | NO | 0 | 自定义 | 1005 | 103+2005 |
| [1006]请说降低一度的学习指令[103]恭喜你[2006]降低一度学习成功 | 1006 | 0x00 | 39 | NO | NO | NO | NO | 0 | 自定义 | 1006 | 103+2006 |

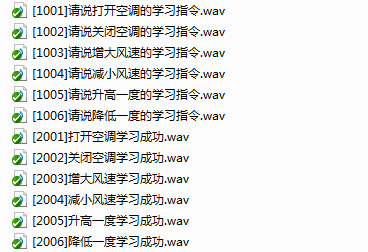

4.4 增加对应的播报音
添加到CI130X_SDK\projects\offline_asr_alg_pro_sample\firmware\voice\src文件夹下。
离线命令词自学习默认命令词¶
目前命令词自学习的demo针对唤醒词/命令词做了一套标准流程。如果用户需要使用命令词自学习功能，需要更新语言模型（ASR）、命令词表格和播报音。具体方法如下：
语言模型（ASR）新增命令词列表：
学习唤醒词
学习命令词
重新学习
退出学习
我要删除
删除唤醒词
删除命令词
退出删除
全部删除

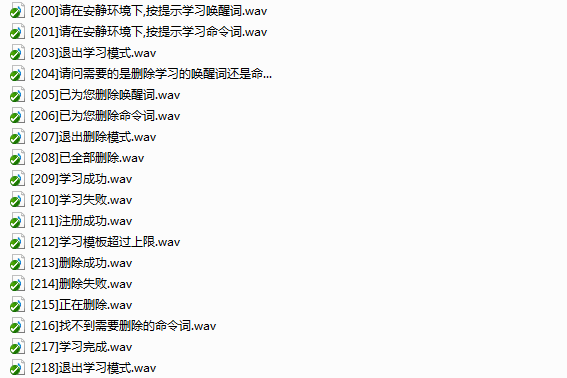

需要增加播报音：
5. 离线命令词自学习使用步骤¶
5.1 学习功能¶
学习功能可设置一次学习和两次学习，功能逻辑如下。
一次学习：
唤醒词学习：系统唤醒状态下，用户通过念命令词“学习唤醒词”进入学习模式。根据播报语音提示，念一次自定义的唤醒词完成学习。学习完成后，语音播报“学习成功”。
命令词学习：系统唤醒状态下，用户通过念命令词“学习命令词”进入学习模式。根据播报语音提示，念一次自定义的命令词完成学习，系统会继续学习下一个命令词，直到学习完成。如果中途退出学习状态，下次再学习会接着上次退出时的位置继续学习。
两次学习：
唤醒词学习：系统唤醒状态下，用户通过念命令词“学习唤醒词”进入学习模式。根据播报语音提示，念第一遍自定义的唤醒词，学习成功后念第二遍，会和第一遍进行比对，如果相同则学习成功。如果不同会提示学习失败并重新学习该词。
命令词学习：系统唤醒状态下，用户通过念命令词“学习命令词”进入学习模式。根据播报语音提示，念第一遍自定义的命令词，学习成功后念第二遍，会和第一遍进行比对，如果相同则学习成功。如果不同会提示学习失败并重新学习该词。
5.2 重新学习功能¶
一次学习：
当上一个词学习的不对或者被周围干扰人声误学习时，可以念命令词“重新学习”，系统会播报语音提示，重新学习上一个词。
两次学习：
当学习的第二遍与第一遍不同时，系统会自动重新学习该词，无需语音控制。
5.3 退出学习功能¶
进入学习模式后，用户可以念命令词“退出学习”，即可退出学习模式。
65.4 删除功能¶
用户通过念命令词“我要删除”进入删除模式，此时支持三种方式进行删除。方式一：全部删除，用户念该命令词时，会删除注册的所有唤醒词和命令词。方式二：删除唤醒词，用户念该命令词时，会删除注册的所有唤醒词。方式三：删除命令词，用户念该命令词时，会删除注册的所有命令词。
5.5 退出删除功能¶
进入删除模式时，用户可以念命令词“退出删除”退出删除模式。
6 离线命令词自学习注意事项¶
学习必须在安静环境下、正常语速、声音洪亮、距离1米内。
学习的词字数为2到5个。
学习模板最大支持20个。

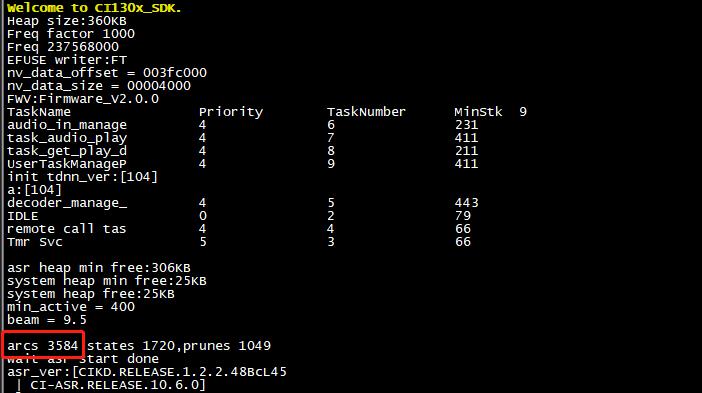

语言模型（ASR）目前只支持中文模型（其中低误识模型除外），且模型节点数建议5000以下（例如下图开机打印中arcs 3584即节点数）
7 离线命令词自学习Q&A¶
Q1：如何进入学习模式？
A1：唤醒后（标准demo的唤醒词为“智能管家”），念命令词“学习唤醒词”或者“学习命令词”就可以进入学习模式。
Q2：如何退出学习模式？
A2：退出方式有两种，第一种用户主动退出，唤醒后，进入学习模式后，通过念命令词”退出学习“可以退出注册模式。第二种：每次学习成功后，系统自动退出学习模式，进入识别模式。
Q3：如果进入学习模式，念语音无任何反馈，怎么处理？
A3：原因一：可能是声音太小了，学习时提高了VAD的阈值，解决方式：保持和设备的距离在0.5米内，声音洪亮进行学习。原因二：系统退出唤醒状态了，解决方式：唤醒后重新进入学习模式就可解决。
